DE

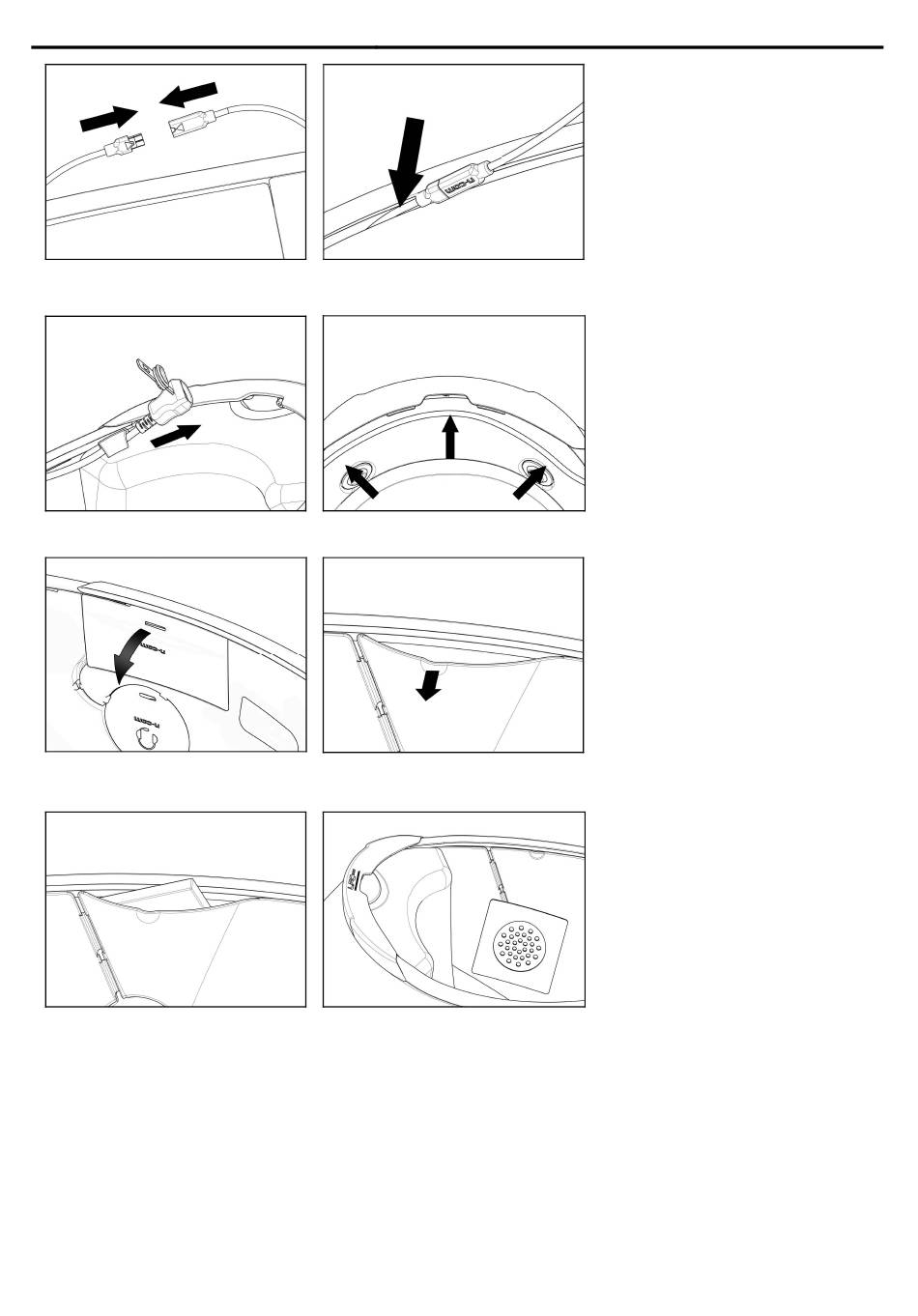

Abb. 20
Abb. 22
Abb. 24 A – X-1005 Helm
Abb. 25
• Bringen Sie das Verkabelungssystem und die Stecker hinter die Wangenpolsterung zu liegen, indem Sie
dafür diese mit Hilfe des Flachkopfwerkzeugs anheben.
3.4.
Wiederanbringung der Polsterung
Bringen Sie die innere Komfortpolsterung wieder an, indem Sie die dafür die betreffenden Anleitungen im
Handbuch des Helms befolgen.
Zu beachten: Überprüfen Sie immer, ob der Kinnriemen auf die richtige Länge eingestellt ist. Falls nicht,
stellen Sie diese gemäß der Gebrauchsanleitung des Helms neu ein.
10
Abb. 21
Abb. 23
Abb. 24 B – X-903 Helm
Abb. 26
• Schließen Sie das Mikrophon an
den aus der E-Box kommenden
Stecker an (Abb. 20).
• Bringen
Sie
Verkabelungssystem
Stecker
hinter
Wangenpolsterung zu liegen,
indem Sie dafür diese mit Hilfe
des
Flachkopfwerkzeugs
anheben (Abb. 21).
• Führen Sie das USB-Minikabel
durch
die
Komfortpolsterung vorgesehene
elastische Klemme (Abb. 22).
• Bringen
Sie
Verkabelungsystem im hinteren
Teil des Helms unter (Abb. 23).
• Biegen Sie auf der rechten Seite
die Wangenpolsterung so, dass
Sie die Batterie in den für sie
ausgesparten Bereich einsetzen
können (Abb. 24 A/B - 25).
NUR FÜR X-1005: Entfernen Sie das
Füllmaterial und bewahren Sie es
für den Fall auf, dass Sie den Helm
ohne eingebautes N-Com-System
nutzen möchten.
• Fügen
Sie
den
Lautsprecher in den für ihn
ausgesparten Bereich und das
Kabel
in
die
eigens
vorgesehene Rille ein (Abb. 26).
Falls erforderlich, machen Sie
den Kopfhörer mit Hilfe des
mitgelierferten Klebebands fest.
das
und
die
die
an
der
das
rechten
dafür
