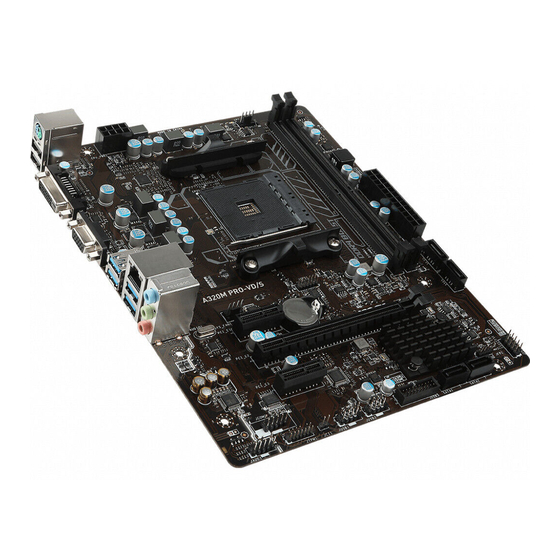

Thank you for purchasing the MSI
motherboard. This User Guide gives information about
board layout, component overview, BIOS setup and software
installation.
Contents
Safety Information ........................................................................................... 2
Specifications ................................................................................................... 3
Rear I/O Panel .................................................................................................. 6
LAN Port LED Status Table ................................................................................6
Overview of Components ................................................................................ 7
CPU Socket .........................................................................................................8
DIMM Slots .........................................................................................................9
PCI_E1~3: PCIe Expansion Slots........................................................................9
JFP1, JFP2: Front Panel Connectors ...............................................................10
SATA1~4: SATA 6Gb/s Connectors ...................................................................10
ATX_PWR1, CPU_PWR1: Power Connectors ...................................................11
JAUD1: Front Audio Connector ........................................................................11
JUSB1~2: USB 2.0 Connectors ........................................................................12
JUSB3: USB 3.1 Gen1 Connector .....................................................................12
CPU_FAN1, SYS_FAN1: Fan Connectors .........................................................13
JTPM1: TPM Module Connector.......................................................................14
JCI1: Chassis Intrusion Connector ..................................................................14
JCOM1: Serial Port Connector .........................................................................15
JBAT1: Clear CMOS (Reset BIOS) Jumper .......................................................15
EZ Debug LED ..................................................................................................15
BIOS Setup ..................................................................................................... 16
Entering BIOS Setup.........................................................................................16
Resetting BIOS .................................................................................................17
Updating BIOS ..................................................................................................17
Software Description ..................................................................................... 18
Installing Drivers ..............................................................................................18
Installing Utilities .............................................................................................18
7/ 10 ................................................................................18
®
A320M PRO-VD/S V2
®
1
Contents

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MSI A320M PRO-VD/S V2

  • Seite 55: Danke, Dass Sie Sich Für Das Msi

    A320M PRO- Danke, dass Sie sich für das MSI ® VD/S Motherboard entschieden haben. Dieses Handbuch gibt informationen über Motherboard-Layout, Komponentenübersicht, BIOS-Setup und Softwareinstallation. Inhalt Sicherheitshinweis ..................2 Spezifikationen ....................3 Rückseite E/A ....................6 LAN Port LED Zustandstabelle ................6 Übersicht der Komponenten ................
  • Seite 56: Sicherheitshinweis

    Sicherheitshinweis Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatische Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
  • Seite 57: Spezifikationen

    Unterstützen non-ECC UDIMM-Speicher * A-Serie/ Athlon X4 Prozessoren unterstützen nur bis ™ zu 2400 MHz. Weitere Informationen zu kompatiblen Speicher finden Sie unter: www.msi.com 1x PCIe 3.0 x16-Steckplatz Unterstützt die Übertragungsrate x16 mit RYZEN Serie ƒ Prozessoren Unterstützt die Übertragungsrate x8 mit AMD Ryzen ®...
  • Seite 58 Fortsetzung der vorherigen Seite A320 Chipsatz ® 6x USB 3.1 Gen1 (SuperSpeed USB) Anschlüsse (4 Anschlüsse an der rückseitigen Anschlussleiste, 2 Anschlüsse stehen durch die internen USB Anschlüsse zur Verfügung) 6x USB 2.0 (High-speed USB) Anschlüsse (2 Anschlüsse an der rückseitigen Anschlussleiste, 4 Anschlüsse stehen durch die internen USB Anschlüsse zur Verfügung) Realtek ALC887 Codec...
  • Seite 59: Live Update

    ACPI 5.0, PnP 1.0a, SM BIOS 2.8 Mehrsprachenunterstützung Treiber COMMAND CENTER LIVE UPDATE 6 SUPER CHARGER MYSTIC LIGHT RAMDISK Software X-BOOST MSI SMART TOOL NETWORK GENIE Norton Security ™ Google Chrome , Google Toolbar, Google Drive ™ CPU-Z MSI GAMING Spezifikationen...
  • Seite 60: Rückseite E/A

    Rückseite E/A Line-In Line-Out PS/2 DVI-D Mic In USB 2.0 USB 3.1 Gen1 LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Bezeichnung 10 Mbps-Verbindung Keine Verbindung Grün 100 Mbps-Verbindung Gelb Verbindung Orange 1 Gbps-Verbindung Blinkt Datenaktivität Audio 7.1-Kanal Konfiguration Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie den Front-Audio-Anschluss mit dem JAUD1 Anschluss verbinden und folgen Sie die untenstehenden Schritten.
  • Seite 61: Übersicht Der Komponenten

    Übersicht der Komponenten DIMMA1 CPU_PWR1 DIMMB1 CPU_FAN1 CPU Sockel SYS_FAN1 EZ Debug LED ATX_PWR1 SATA4 PCI_E1 SATA3 PCI_E2 JBAT1 PCI_E3 JFP1 JFP2 JUSB1 JAUD1 SATA2 JUSB2 JCI1 JCOM1 SATA1 JUSB3 JTPM1 Übersicht der Komponenten...
  • Seite 62: Cpu Sockel

    Ziehen Sie das Netzkabel ab, bevor Sie die CPU ein- und ausbauen. Bitte bewahren Sie die CPU Schutzkappe nach der Installation des Prozessors auf. MSI wird RMA (Return Merchandise Authorization) Anfragen nur dann behandeln, wenn die Schutzklappe auf dem CPU-Sockel des Motherboards sitzt.
  • Seite 63: Dimm-Steckplätze

    DIMM-Steckplätze Setzen Sie bitte ein Speichermodul wie untern gezeigt in den DIMM-Steckplatz ein. Wichtig Aufgrund der Chipsatzressourcennutzung wird die verfügbare Kapazität des Speichers kleiner sein als die Größe der installierten Speicherkapazität. Bitte beachten Sie, dass die maximale Kapazität eines 32-Bit-Windows- Betriebssystem bei 4GB oder weniger liegt.
  • Seite 64: Jfp1, Jfp2: Frontpanel-Anschlüsse

    JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden mit den Schaltern und LEDs auf des Frontpanels. HDD LED + Power LED + HDD LED - Power LED - Reset Switch Power Switch JFP1 Reset Switch Power Switch Reserved No Pin HDD LED - HDD LED HDD LED + POWER LED -...
  • Seite 65: Atx_Pwr1, Cpu_Pwr1: Stromanschlüsse

    ATX_PWR1, CPU_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground Ground +12V Ground +12V CPU_PWR1 Ground +12V Ground +12V Wichtig Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen.
  • Seite 66: Jusb1~2: Usb 2.0 Anschlüsse

    Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um das iPad, iPhone und iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® JUSB3: USB 3.1 Gen1 Anschluss Mit diesem Anschluss können Sie den USB 3.1 Gen1 Anschluss auf dem Frontpanel...
  • Seite 67: Cpu_Fan1, Sys_Fan1: Stromanschlüsse Für Lüfter

    CPU_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder DC-Modus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC- Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung.
  • Seite 68: Jtpm1: Tpm Anschluss

    JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. LPC Clock 3V Standby power LPC Reset 3.3V Power LPC address & data pin0 Serial IRQ LPC address &...
  • Seite 69: Jcom1: Serieller Anschluss

    JCOM1: Serieller Anschluss Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem Einbausatze verbinden. SOUT Ground No Pin JBAT1: Clear CMOS Steckbrücke (Reset des BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern.
  • Seite 70: Bios-Setup

    BIOS-Setup Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter Normalbedingungen. Sie sollten immer die Standardeinstellungen behalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS Kenntnisse. Wichtig BIOS Funktionen werden für eine bessere Systemleistung kontinuierlich aktualisiert.
  • Seite 71: Reset Des Bios

    Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: Schließen das USB-Flashlaufwerk mit der BIOS-Datei an den Computer.
  • Seite 72: Softwarebeschreibung

    Softwarebeschreibung Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie Installation von Windows 7/ 10 ® Schalten Sie den Computer ein. Legen Sie die Windows 7/ 10 Disk in das optisches Laufwerk. ® Hinweis: Auf Grund einer Chipsatz-Limitierung werden während des Windows ®...
  • Seite 73: Installation Von Utilities

    Installation von Utilities Bevor Sie Anwendungen installieren, müssen Sie die Treiber-Installation vollständig beendet haben. Legen Sie die MSI Treiber Disk in das optisches Laufwerk. ® Der Installer wird automatisch erscheint. Klicken Sie auf Utilities. Wählen Sie die Dienstprogramme, die installiert werden soll.
  • Seite 74 NOTE NOTE...
  • Seite 148 В соответствии с директивой Европейского proizvoda kojima je istekao vek trajanja, koji Союза (ЕС) по предотвращению загрязнения imaju MSI oznaku i koji su prodati u EU. Ove окружающей среды использованным proizvode možete vratiti na lokalnim mestima электрическим и электронным оборудованием...
