Montage
1. Prüfung
Vor Beginn der eigentlichen Montage sollte das Gerät geprüft werden. Neben der Kontrolle äußerlich
erkennbarer Schäden ist auch eine Funktionskontrolle durchzuführen. Hierzu ist das Gerät aus der
Verpackung zu nehmen, von allen Verpackungsmaterialien zu befreien und mit der Rückseite auf den
Boden/Tisch zu legen. Nach Verbindung mit einer Stromversorgung kann nun die Beleuchtung als
auch die Funktion der einzelnen Stufen überprüft werden.

2. Vorbereitung

Die Haube muss in einen Schrank eingebaut werden. Es empfiehlt sich den Schrank zur Montage von
der Wand zu nehmen um eine leichtere Erreichbarkeit zu gewährleisten. In den Schrankboden muss
eine entsprechende Öffnung geschnitten werden. Die Tiefe dieser Öffnung beträgt 290mm. Die Breite
bei RAI 50 440mm, 540mm bei RAI 60 und 840mm bei RAI 90. Die Öffnung ist im Boden so zu
platzieren, dass der untere Teil der Flachschirmhaube nach Einbau die Seitenwände nicht überragt
und die Frontblende mit der Schranktür auf gleicher Höhe abschließt.
Die Befestigung erfolgt an einem Zwischenboden, der in entsprechender Höhe eingebaut ist. Die
Höhe des Zwischenbodens liegt bei 137mm von Unterkante Schrank zu Unterkante Zwischenboden.
In den Zwischenboden muss die Abluftöffnung mit 150mm Durchmesser an entsprechender Stelle
eingschnitten werden. Es empfiehlt sich diese Öffnung etwas größer
zu machen um Messungenauigkeiten auszugleichen.

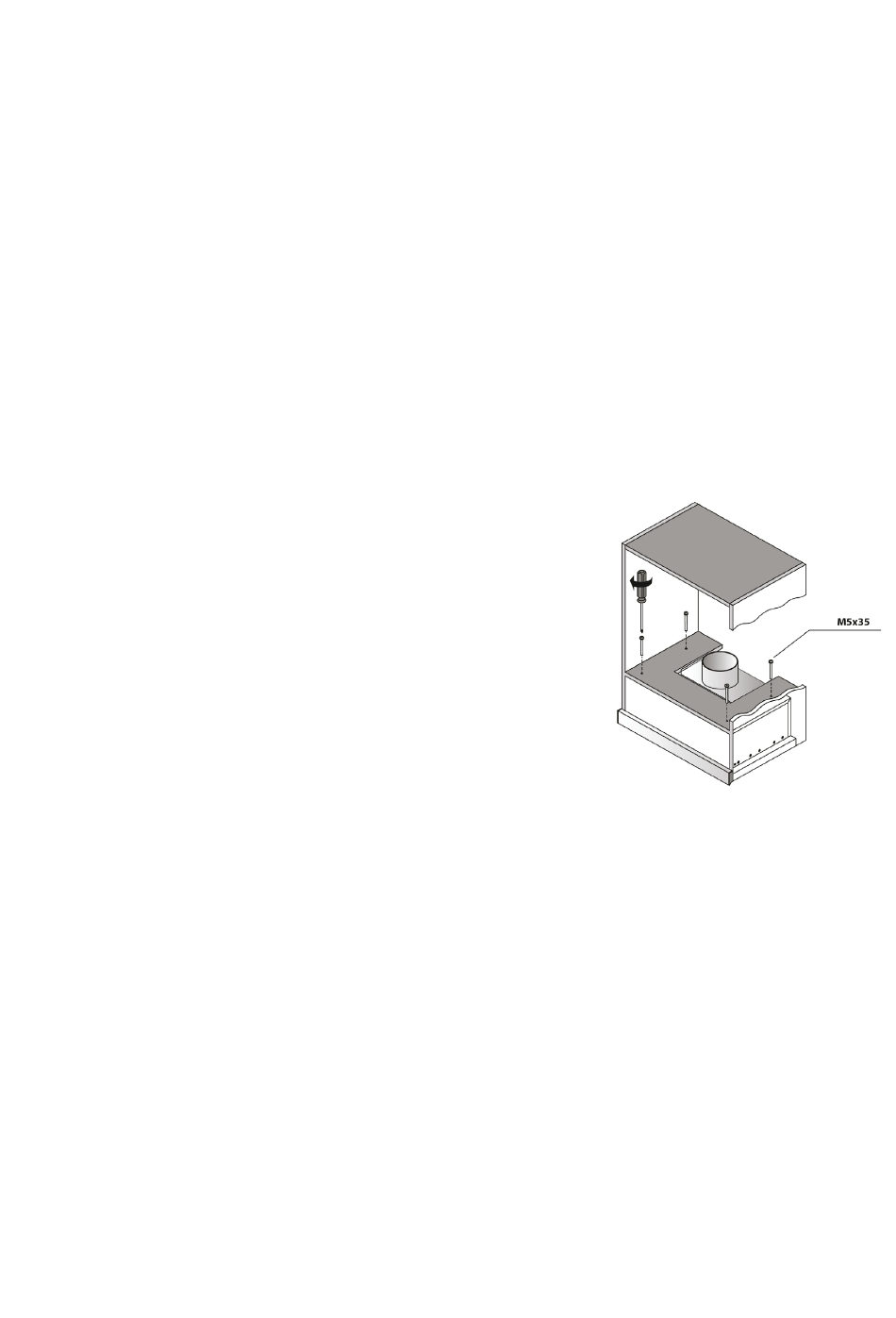

Die Haube wird an 4 Haltelöchern befestigt, die mit Gewinden ausge-
stattet sind. Diese sind zu vermessen und im Zwischenboden sind
Löcher an gleicher Stelle zu bohren. Die von der Haube abgegebene
Luft muss ungeachtet der Nutzung im Umluft- oder Abluftmodus aus
dem Schrank ausgeleitet werden. Insofern ist es notwendig in die
Schrankdecke eine Abluftöffnung an gleicher Stelle wie am
einzubringen. Durch diese wird entweder der Abluftschlauch zum
Wandausgang geleitet oder im Umluftbetrieb eine Rohr- oder
Schlauchverbindung geschaffen, die die Luft aus dem Schrank.

3. Einbau

Haben Sie die vorgenannten Vorbereitungen abgeschlossen, bringen Sie nun den Plastikadapter am
Luftausgang der Haube an, setzen Sie diese in den Schrank ein und verschrauben Sie die Haube im
Schrank.
Schaffen Sie im Anschluss die Luftverbindung innerhalb des Schranks für deren Ausleitung aus dem
Schrank.
Sollten Sie den Schrank zur Montage von der Wand genommen haben, muss dieser nun wieder
aufgehängt werden. Im Anschluss schließen Sie die Haube an die Stromversorgung an.
