Inhaltszusammenfassung für F.BAYER SIM IS36

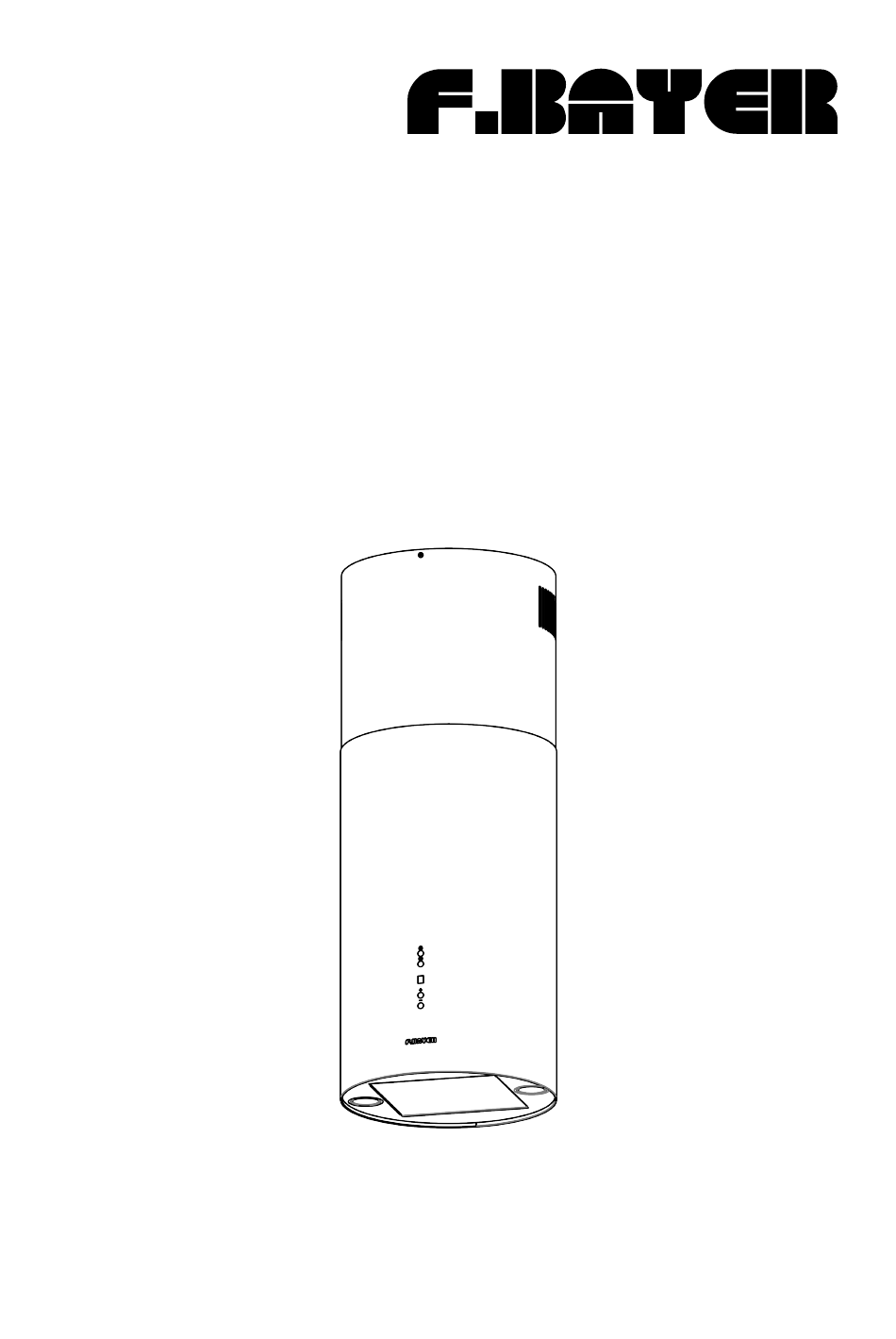

- Seite 1 Dunstabzugshaube Montage- und Bedienungsanleitung für das Modell: SIM IS36...
-
Seite 2: Allgemeine Hinweise
Sehr geehrter Kunde, wir sind stets bestrebt, Ihnen einwandfreie Produkte zu liefern. Sollte dieses Produkt bei Erhalt nicht in einwandfreien Zustand sein, setzen Sie sich bitte sofort mit uns in Verbindung. Bevor Sie mit der Installation und/oder der Verwendung dieses Produktes beginnen, lesen Sie sich bitte auf jeden Fall diese Anleitung sorgfältig durch. -
Seite 3: Technische Daten
Technische Daten Leistung - Anschlusswert in Watt 226W - Davon Beleuchtung (LED) 2x 3W - Spannung in Volt 220-240V - Lautstärke 45-64dB - Fördervolumen max. 1000m³/h Maße - Höhe in cm 89-115cm - Breite in cm ø36cm - Tiefe in cm ø36cm - Abluftöffnung in mm ø150mm... -
Seite 4: Energiesparhinweise
Wir empfehlen bei Einleitung der Abluft in einen nicht in Betrieb befindlichen Kamin, die Zustimmung des zuständigen Schornsteinfegers einzuholen. Für alle Abluft-Führungen sind generell die behördlichen Vorschriften einzuhalten. Wird die Dunst- haube mit Abluft betrieben, ist für eine ausreichende Luftzufuhr zu sorgen. Der gemeinsame Betrieb von Dunstabzugshauben und kamingebundenen Feuerungsstätten wie Gasthermen und Öl- oder Kohleöfen im selben Raum, unterliegt aufgrund Länder-Bauvorschriften bestimmten Einschränkungen. -
Seite 5: Montage
Montage 1. Prüfung Vor Beginn der eigentlichen Montage sollte das Gerät geprüft werden. Neben der Kontrolle äußerlich erkennbarer Schäden ist auch eine Funktionskontrolle durchzuführen. Hierzu ist das Gerät aus der Verpackung zu nehmen, von allen Verpackungsmaterialien zu befreien und mit der Rückseite auf den Boden/Tisch zu legen. - Seite 6 Bringen Sie die in Schritt 2 gelöste Deckplatte an der Decke an, indem Sie diese an der entsprechenden Stelle an Ihrer Decke anhalten, die Bohrlöcher anzeichnen, diese bohren, Dübel einbringen und danach die Deckplatte fest an der Decke verschrauben. Es wird empfohlen Schrauben der Größe M10 mit einer Mindestlänge von 60mm sowie dazu passende Dübel zu verwenden.
-
Seite 7: Betrieb
Nach Befestigung der Haube an der Decke schieben Sie nun den oberen Kaminteil wieder über die Halterungen an der Deckplatte und verschrauben den Kamin mit den Schrauben aus Schritt 1. (Abb. 9) Schalten Sie abschließend die Stromzufuhr ein bzw. stecken das Stromkabel in die dafür vorgesehene Steckdose. - Seite 8 Einsetzen und Wechsel der Kohlefilter Für den Umluftbetrieb empfehlen wir die Verwendung eines Kohlefilters, der die Kochdünste vom Geruch befreit. Der Kohlefilter besteht aus zwei mit Aktivkohle gefüllten Kassetten, die links und rechts auf die Ansaugöffnungen des Motors aufgesetzt und eingedreht werden (s. Abb.) Um die Aktivkohlefilter zu montieren gehen Sie bitte folgendermaßen vor: Beleuchtung...
-
Seite 9: Reinigung Und Pflege
Reinigung und Pflege - Zum Reinigen das Gerät spannungslos machen. - Die äußeren Teile mit milder Spüllauge reinigen. Scharfe Reinigungsmittel, Bürsten, oder Scheuer- lappen vermeiden. - Für die Glasflächen kann herkömmlicher Glasreiniger verwendet werden. Es ist wichtig die Filterwechsel und Reinigungsintervalle einzuhalten. Bei Nichtbeachtung kann in Folge von Fettablagerung Feuergefahr bestehen. - Seite 10 Halten Sie bitte die Seriennummer und die Modellbezeichnung des Gerätes bereit. Die Seriennummer finden Sie nach Entnehmen der Metallfilters an der Innenseite des Gerätes. Alle Angaben vorbehalt- lich Konstruktionsänderungen im Rahmen der technischen Weiterentwicklung unserer Produkte. © 2021 F.BAYER GmbH...
-
Seite 11: Konformitätserklärung
Dunstabzugshaube SIM Marke: F.BAYER Hersteller: F.BAYER GmbH – Riegelgrube 21 – 55543 Bad Kreuznach - DEUTSCHLAND Der Hersteller erklärt hiermit die Übereinstimmung des vorgenannten Produktes mit folgenden EU Richtlinien: Delegierte Verordnung (EU) Nr. 65/2014 der Kommission vom 1. Oktober 2013 zur Ergänzung der Richtlinie 2010/30/EU des Europäischen Parlaments und des Rates im Hinblick auf... -
Seite 12: Möglicherweise Auftretende Störungen
Möglicherweise auftretende Störungen Die Haube arbeitet nicht Die Beleuchtung geht nicht Die Saugleistung wurde schlechter Die Haube wurde lauter Im Umluftmodus ist die Saugleistung schlecht...
