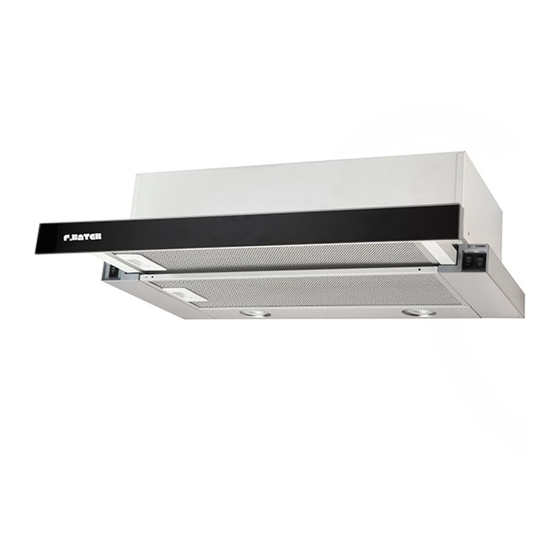

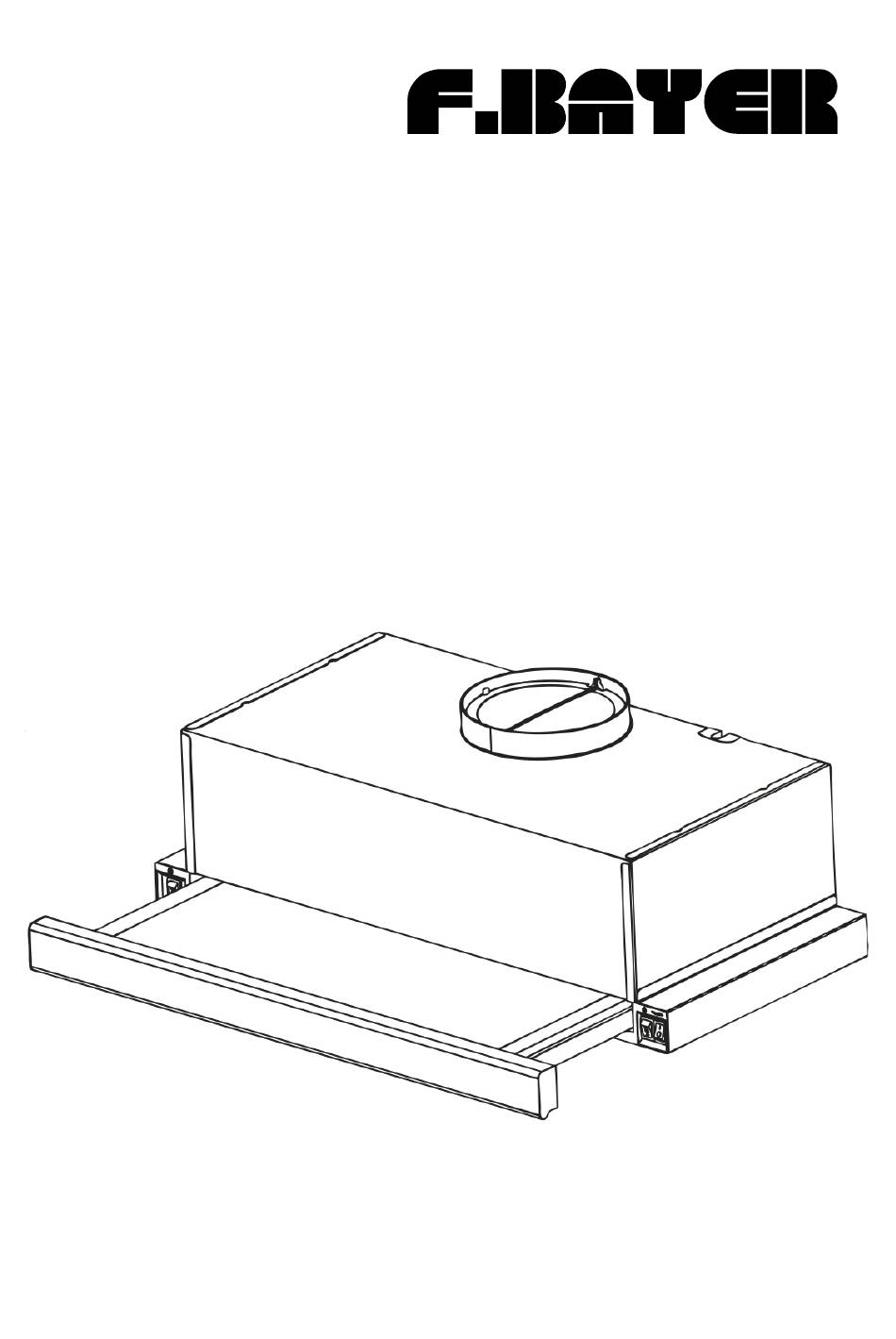

- Seite 1 Dunstabzugshaube Montage- und Bedienungsanleitung für das Modell:...
-
Seite 2: Allgemeine Hinweise
Sehr geehrter Kunde, wir sind stets bestrebt, Ihnen einwandfreie Produkte zu liefern. Sollte dieses Produkt bei Erhalt nicht in einwandfreien Zustand sein, setzen Sie sich bitte sofort mit uns in Verbindung. Bevor Sie mit der Installation und/oder der Verwendung dieses Produktes beginnen, lesen Sie sich bitte auf jeden Fall diese Anleitung sorgfältig durch. -
Seite 3: Technische Daten
- Lautstärke max. 67dB - Fördervolumen max. 900m³/h Maße - Höhe in cm ca. 17,7cm - Breite in cm - RAI 50 49,6cm - RAI 60 59,6cm - RAI 90 89,6cm - Tiefe in cm 30 - 45cm - Abluftöffnung in mm ø150mm... -
Seite 4: Sonstige Hinweise
Außerdem ist es in jedem Fall unzulässig die Abluft in anderweitig genutzte Schornsteine, Abzüge oder sonstige Luftkanäle zu leiten, es sei denn diese werden ausschließlich für die Abluft der Dunst- abzugshaube verwendet. Wir empfehlen bei Einleitung der Abluft in einen nicht in Betrieb befindlichen Kamin, die Zustimmung des zuständigen Schornsteinfegers einzuholen. -
Seite 5: Konformitätserklärung
Dunstabzugshaube RAI Marke: F.BAYER Hersteller: F.BAYER GmbH – Riegelgrube 13 – 55543 Bad Kreuznach - DEUTSCHLAND Der Hersteller erklärt hiermit die Übereinstimmung des vorgenannten Produktes mit folgenden EU Richtlinien: Delegierte Verordnung (EU) Nr. 65/2014 der Kommission vom 1. Oktober 2013 zur Ergänzung der Richtlinie 2010/30/EU des Europäischen Parlaments und des Rates im Hinblick auf... -
Seite 6: Vorbereitung
Öffnung geschnitten werden. Die Tiefe dieser Öffnung beträgt 290mm. Die Breite bei RAI 50 440mm, 540mm bei RAI 60 und 840mm bei RAI 90. Die Öffnung ist im Boden so zu platzieren, dass der untere Teil der Flachschirmhaube nach Einbau die Seitenwände nicht überragt und die Frontblende mit der Schranktür auf gleicher Höhe abschließt. -
Seite 7: Betrieb
Betrieb Einsetzen und Wechsel der Kohlefilter Für den Umluftbetrieb empfehlen wir die Verwendung eines Kohlefil- ters, der die Kochdünste vom Geruch befreit. Der Kohlefilter besteht aus zwei mit Aktivkohle gefüllten Kassetten, die links und rechts auf die Ansaugöffnungen des Motors aufgesetzt und eingedreht werden (s. -
Seite 8: Bedienung
Bedienung Die Steuerung erfolgt über die rechts hinter der Frontblende befindlichen Kippschalter (s. Abb. Steue- rung), welche nur bei geöffnetem Auszug erreichbar sind. Es ist zu beachten, dass die Haube eine interne Abschaltung hat, die die Haube komplett abschaltet sobald der Auszug geschlossen wird. Bei Öffnung schaltet sich die Haube gemäß... - Seite 9 Halten Sie bitte die Seriennummer und die Modellbezeichnung des Gerätes bereit. Die Seriennummer finden Sie nach Entnehmen der Metallfilters an der Innenseite des Gerätes. Alle Angaben vorbehalt- lich Konstruktionsänderungen im Rahmen der technischen Weiterentwicklung unserer Produkte. © 2019 F.BAYER GmbH...
