Schema elettrico Sphere V Decò e Sphere V Steel

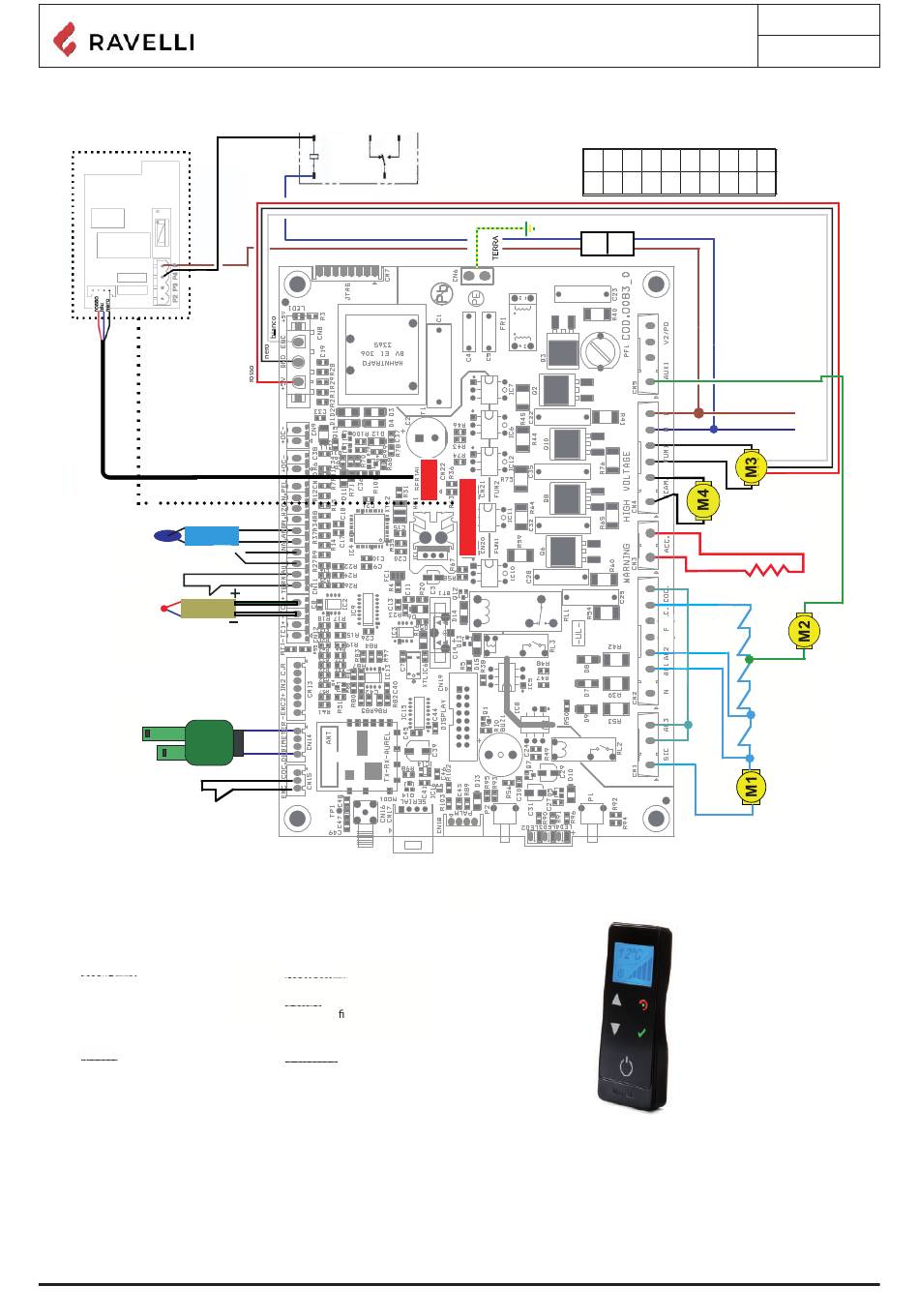

Schema elettrico Scheda madre
Scheda OPZIONALE
per gestione
domotica
S3
G4
S2
S1
G1
G5
LEGENDA:
Sicurezze
T1 - Contatto Sportello fuoco
T2 - Contatto cassetto cenere
T3 - Contatto serbatoio pellet
T4 - Sicurezza pellet
Pressostato
T5 - Vaquostato
Motori
M1 - Motoriduttore coclea
M2 - Pulitore automatico
M3 - Estrattore fumi
M4 - Scambiatore (stufe ventilate
o convezione naturale con
ventola opzionale)
M5 - Scambiatore R (stufe con
canalizzazione singola)
Manuale uso e manutenzione Sphere
Schema elettrico KTR AIR
NO
NC
COM
G6
G2
verde
bianco
Resistenza
R1 - Resistenza
Sonde
S1 - Sonda amma (K)
S2 - Termostato esterno
S3 - Sonda ambiente (opt)
Generico
G1 - Debimetro
G2 - Encoder lettura giri estrattore
G3 - Palmare "RADIO" Touch
G4 - Conta colpi pulitore automatico
G5 - Contatto gestione domotica
G6 - Contatto accensione GAS -
Segnalazione allarme uscita
domotica (TRF 39)
(configurazione ventilata o canalizzata singola)
Connessione OPZIONALE per
gestione domotica
10 9 8
Rev.0 18/05/2020
Pag.34
Vers. 03 del 22/03/16
NC NO C
G5 G5
G6 G6 G6
7 6 5 4 3 2 1
RETE ALIMENTAZIONE 220 V
Fase
Neutro
G2
R1
T1
T2
T3
T4
T5
G3
