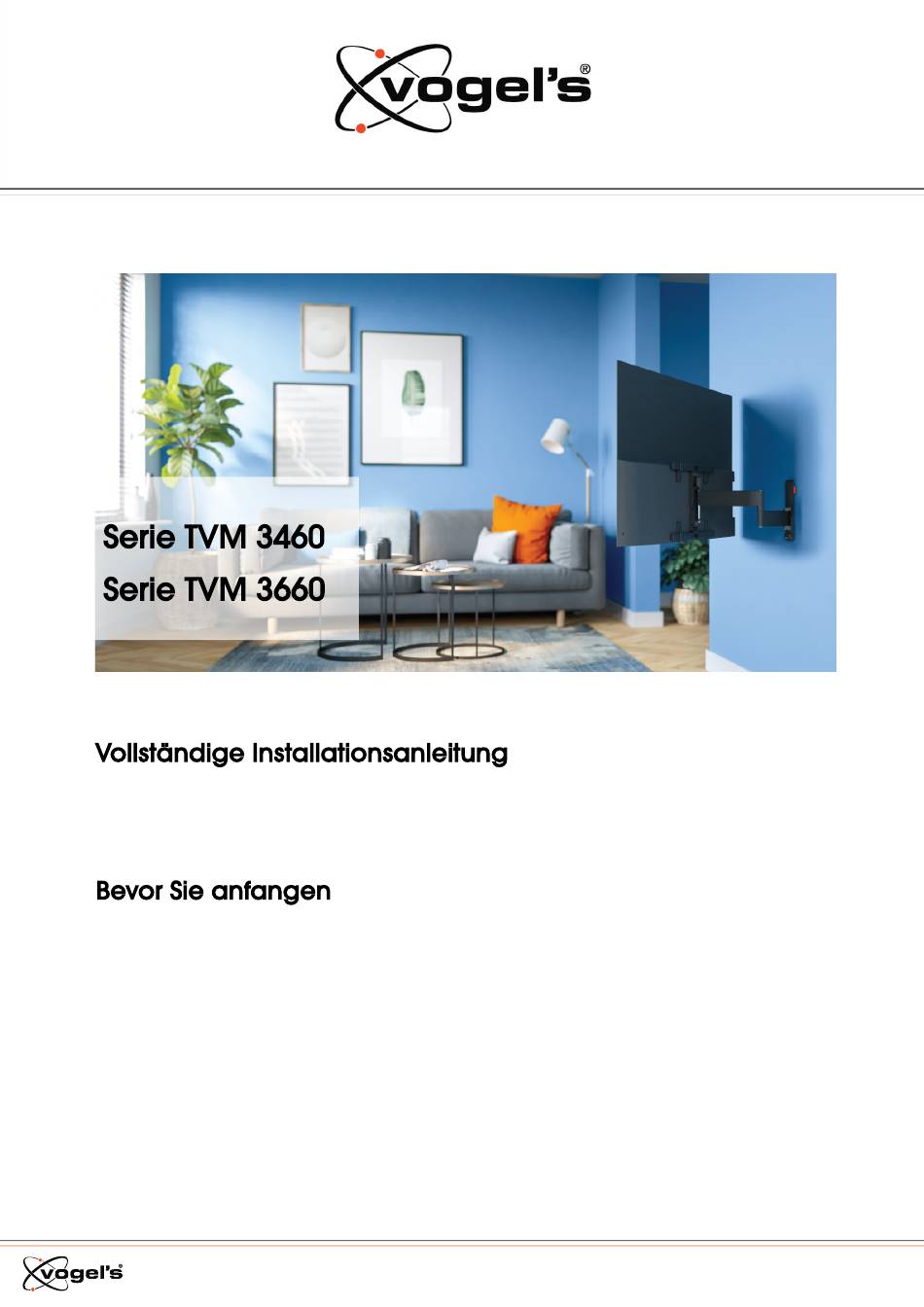

Serie TVM 3460
Serie TVM 3660
Vollständige Installationsanleitung
Alles, was Sie benötigen, um Ihren Fernseher im Handumdrehen sicher an die Wand zu bringen
Bevor Sie anfangen
... wollten wir Ihnen danken, dass Sie sich für Vogel's entschieden haben. Eine kluge Entscheidung.
Und schon treffen Sie eine weitere kluge Entscheidung – Sie lesen sich das Handbuch durch! Lesen Sie weiter, um alles über
eine sichere und effiziente Installation zu erfahren, und wie Sie Ihre neue Halterung nutzen können.
TVM 3460/3660 Series German
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für vogel's TVM 3460 Serie
Inhaltszusammenfassung für vogel's TVM 3460 Serie
- Seite 1 Alles, was Sie benötigen, um Ihren Fernseher im Handumdrehen sicher an die Wand zu bringen Bevor Sie anfangen … wollten wir Ihnen danken, dass Sie sich für Vogel's entschieden haben. Eine kluge Entscheidung. Und schon treffen Sie eine weitere kluge Entscheidung – Sie lesen sich das Handbuch durch! Lesen Sie weiter, um alles über eine sichere und effiziente Installation zu erfahren, und wie Sie Ihre neue Halterung nutzen können.
- Seite 2 Vogel's empfiehlt, dass ein entsprechend qualifizierter Fachmann die Montage und/oder Installation dieses Produkts übernimmt. Vogel's kann nicht für Verletzungen und/oder Schäden verantwortlich gemacht werden, die durch eine nicht fachgerechte Installation verursacht werden. Schlagen Sie im Handbuch Ihres Fernsehgeräts nach und stellen Sie sicher, dass das Gewicht und die Größe des Fernsehgeräts innerhalb der für dieses Produkt angegebenen maximalen Gewichts- und Größenbeschränkungen...
-
Seite 3: Lieferumfang
Lieferumfang Fehlt etwas? Vergewissern Sie sich, dass der Inhalt Ihrer Verpackung vollständig ist: A. Wandhalterung J. Unterlegscheiben Ø 22 mm B. Adapterstangen K. Abdeckungen C. Adapterhalter L. TV-Schutzkappen D. Sicherheitshinweise M. Kabelclips E. Schrauben für Befestigungsleisten am TV N. Kabelclips für Wandplatte (siehe Inhalt unten) O. -
Seite 4: Achten Sie Auf Ihre Eigene Sicherheit
Sie benötigen nicht alle Befestigungselemente, um Ihren Fernseher zu montieren. Bewahren Sie den Rest für eine spätere oder andere Verwendung auf! Haben Sie sich Ihre Werkzeuge bereitgelegt? Fangen Sie nicht ohne alle notwendigen Werkzeuge an: Kreuzschlitzschraubendreher Bohrmaschine 10 mm oder 25/64" Beton-/Ziegelbohrer (nur für Beton/Ziegelwände) 5 mm oder 13/64"... - Seite 5 2. Befestigen Sie die TV-Schutzkappen Ⓛ auf den Adapterstrips Ⓒ. Schrauben Sie die Adapterhalter Ⓒ mit den Schrauben Ⓔ und den Lochverkleinerungen Ⓡ am Fernseher fest. Fehlen Ihnen bestimmte Bolzen? Oder benötigen Sie andere? Das freundliche Team vom Vogel's Kundendienst hilft Ihnen gerne weiter: vogels.com/Kontakt (http://www.vogels.com/contact) Achten Sie auf die richtige Positionierung der Schrauben und Abstandhalter.
- Seite 6 Das richtige Befestigungsmaterial entnehmen Sie bitte der Anleitung Ihres Fernsehers. 3. Lösen Sie die vormontierten Schrauben Ⓒ mit dem Inbusschlüssel Ⓞ. Inbusschlüssel 4. Entfernen Sie die beiden Flügelmuttern Ⓟ von den Adapterbars Ⓑ. 5. Schieben Sie die Adapterbar Ⓑ durch die vorgesehenen Abstände der Adapterleisten Ⓒ. Achten Sie darauf, dass sich die Adapterbar Ⓑ...
- Seite 7 Schritt 2: Befestigen Sie die Wandhalterung an der Wand Wie gut kennen Sie Ihre Wände? Es kommt entscheidend darauf an, aus welchem Material sie bestehen… Beton/Ziegelwand Noch nicht bohren! Probieren Sie unsere kostenlose DrillRight™ AR-App (https://www.vogels.com/DrillRight) aus, um ganz einfach die richtige Höhe zu finden und das erste Loch zu markieren. 1.
- Seite 8 3. Befestigen Sie die Wandhalterung Ⓐ mit den Schrauben Ⓗ, den Unterlegscheiben Ⓙ und den Dübeln Ⓘ an der Wand. Mit der Wasserwaage sorgen Sie für eine waagerechte Montage der Wandhalterung. Schmieren Sie die Schrauben zum leichteren Einschrauben. 4. Bringen Sie die Abdeckungen Ⓚ an. TVM 3460/3660 Series German...
- Seite 9 Holzwand mit Balken Noch nicht bohren! Probieren Sie unsere kostenlose DrillRight™ AR-App (https://www.vogels.com/DrillRight) aus, um ganz einfach die richtige Höhe zu finden und das erste Loch zu markieren. 1. Sie müssen das nicht dem Zufall überlassen! Verwenden Sie immer einen Metall/Leitungssuchgerät, um die Position , um die Position der Bolzen zu bestimmen.
- Seite 10 Wenn Ihre Wand etwas spezieller ist – zum Beispiel Hohlblocksteine, Metallständerwände, Holzpaneele oder Gipskartonplatten – oder Sie sich einfach nicht sicher sind, machen Sie sich keine Sorgen! Wenden Sie sich einfach an Ihren Installateur, Fachhändler oder an das Team vom Vogel's Kundendienst unter www.vogels.com/contact (http://www.vogels.com/contact).
- Seite 11 Schritt 3: Befestigen Sie den Fernseher an der Wandhalterung Schritt 3: Befestigen Sie den Fernseher an der Wandhalterung 1. Heben Sie den Fernseher vorsichtig an und befestigen Sie ihn an der Wandhalterung Ⓐ. 2. Befestigen Sie den Fernseher mit den Adapterbars Ⓑ und Clips Ⓒ an der Wandhalterung Ⓐ. 3.
-
Seite 12: Praktische Funktionen
Sie sollten Ihren Fernseher immer zu zweit anheben. Und seien Sie nicht übermütig! Auftrag erledigt! Viel Spaß beim Fernsehen! Praktische Funktionen Haben Sie einen Kabelsalat? Benötigen Sie Inspirationen, wie Sie Ihre Kabel verstecken und führen können, oder wie Sie anderes TV-Zubehör aufstellen können? Dann werfen Sie doch mal einen Blick auf unsere Website vogels.com (https://www.vogels.com/)! Neigbar, um Spiegelungen zu vermeiden 1. -
Seite 13: Verlegen Sie Ihre Kabel
Verlegen Sie Ihre Kabel 1. Verlegen Sie die Kabel. 2. Bringen Sie den Kabelclips Ⓜ am Arm an, wo er benötigt wird. 3. Befestigen Sie den Kabelclips Ⓝ an der Wandplatte. Den Fernseher abnehmen 1. Entfernen Sie die untere Flügelmutter Ⓟ, und lösen Sie die obere Flügelmutter Ⓟ. 2. - Seite 14 Ihre Meinung ist wichtiger, als Sie vielleicht denken. Sie hilft uns, bessere Produkte herzustellen, und hilft anderen Kunden, informierte Entscheidungen zu treffen. Geben Sie uns Ihr Feedback, und melden Sie sich an, um Vogel's Produkte zu gewinnen! Gehen Sie einfach auf vogels.com/review (https://www.vogels.com/review), um Ihr Feedback zu hinterlassen oder die Allgemeinen Geschäftsbedingungen einzusehen.
-
Seite 15: Einfache Fehlersuche
Hand anzuziehen. um gerade zu bleiben. ‚Ich habe nicht die Die Welt der TV-Technologie Bestellen Sie einfach beim Vogel's Kundendienst richtigen Schrauben für verändert sich ständig – da ein Service-Kit, und Sie bekommen alles von uns, meinen Fernseher!‘... - Seite 16 (http://www.youtube.com/c/VogelsForSure) ‚Wie sieht es aus, wenn ich Ersatzteile brauche?‘ Wenn Sie ein Ersatzteil benötigen, wenden Sie sich bitte an Ihren Händler vor Ort oder direkt an Vogel's. Klicken Sie hier (http://www.vogels.com/contact), um den Vogel's Kundendienst zu kontaktieren. ‚Wo finde ich die Bohrschablone?‘...
- Seite 17 Ihren örtlichen Recyclinghof oder an Ihr Gemeindeamt. Denn Recycling ist wichtig! Garantie Nochmals vielen Dank, dass Sie sich für Vogel's entschieden haben! Wie alle von uns hergestellten Produkte wurde auch Ihre Neuanschaffung aus langlebigen Materialien gefertigt, und sie basiert auf einer sorgfältigen Konstruktion. Deshalb gewährt Vogel's Ihnen 10 Jahre Garantie für Material- und Herstellungsfehler.
