03-05-2024 07:55

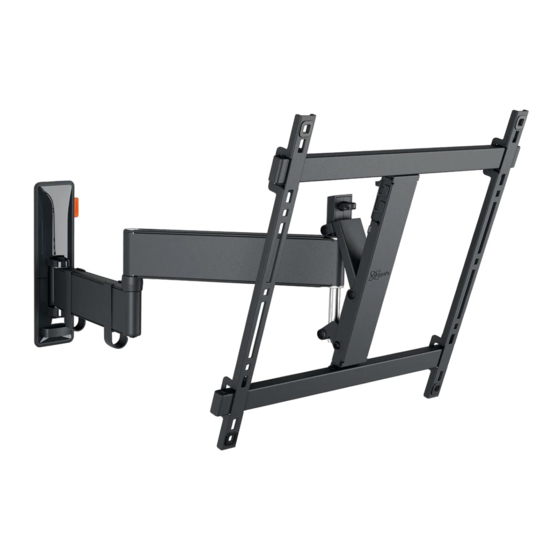

Serie TVM 3420
Serie TVM 3440
Serie TVM 3620
Serie TVM 3640
Umfassende Installationsanleitung
Alles, was Sie benötigen, um Ihren Fernseher im Handumdrehen sicher an die Wand
zu bringen
Bevor Sie anfangen
... wollten wir Ihnen danken, dass Sie sich für Vogel's entschieden haben. Gute Wahl
Und Sie treffen bereits eine weitere kluge Entscheidung – Sie lesen das Handbuch! Lesen Sie
weiter, um alles über eine sichere und effiziente Installation zu erfahren, und wie Sie Ihre neue
Halterung nutzen können.
Sicherheit geht vor
https://manuals.vogels.com/de/tvm3420_3440_3620_3640.html
Achtung
Lesen Sie sich diese Sicherheitshinweise vor der Installation und Nutzung dieses Produkts
immer sorgfältig durch.
Diese Anweisungen sind unbedingt einzuhalten. Sowohl Sie selbst als auch Ihr Fernseher
und Ihre Familie können durch eine unsachgemäße Montage und/oder Installation
ernsthaft in Gefahr geraten.
Serie TVM 3420
1/20
Werbung
Verwandte Anleitungen für vogel's TVM 3420 Serie
Inhaltszusammenfassung für vogel's TVM 3420 Serie
- Seite 1 03-05-2024 07:55 Serie TVM 3420 Serie TVM 3420 Serie TVM 3440 Serie TVM 3620 Serie TVM 3640 Umfassende Installationsanleitung Alles, was Sie benötigen, um Ihren Fernseher im Handumdrehen sicher an die Wand zu bringen Bevor Sie anfangen … wollten wir Ihnen danken, dass Sie sich für Vogel’s entschieden haben. Gute Wahl Und Sie treffen bereits eine weitere kluge Entscheidung –...
- Seite 2 03-05-2024 07:55 Serie TVM 3420 Gehen Sie also kein Risiko ein… und lesen Sie sich alles durch Vogel's empfiehlt, dass ein entsprechend qualifizierter Fachmann die Montage und/oder Installation dieses Produkts übernimmt. Vogel's kann nicht für Verletzungen und/oder Schäden verantwortlich gemacht werden, die durch eine nicht fachgerechte Installation verursacht werden.
- Seite 3 03-05-2024 07:55 Serie TVM 3420 Lieferumfang Fehlt etwas? Vergewissern Sie sich, dass der Inhalt Ihrer Verpackung vollständig ist: A. Wandhalterung B. Horizontale Stangen C. Vertikale Strips D. Sicherheitshinweise E. Schrauben für Befestigungsleisten am TV (siehe Inhalt unten) F. Abstandhalter G. Unterlegscheiben Ø 18 mm H.
- Seite 4 03-05-2024 07:55 Serie TVM 3420 4x M6*12-mm-Schrauben 4x M6*25-mm-Schrauben 4x M6*35-mm-Schrauben 4x M8*12-mm-Schrauben 4x M8*25-mm-Schrauben 4x M8*45-mm-Schrauben 4x M6 Unterlegscheibe 4x Abstandshalter 10 mm 4x Abstandshalter 5 mm Zur Montage Ihres Fernsehers benötigen Sie nur vier Schrauben. Bewahren Sie den Rest für eine andere Verwendung auf! Haben Sie sich Ihre Werkzeuge bereitgelegt? Fangen Sie nicht ohne alle notwendigen Werkzeuge an:...
- Seite 5 03-05-2024 07:55 Serie TVM 3420 Achten Sie auf Ihre Sicherheit Wen kümmert es, cool auszusehen? Tragen Sie immer eine persönliche Schutzausrüstung: Augenschutz Gehörschutz Sicherheitsschuhe Sie sollten Ihren Fernseher immer zu zweit anheben. Und seien Sie nicht übermütig! Auf die Plätze... fertig... installieren! Schritt 1: Befestigen Sie die Leisten am Fernseher 1.
- Seite 6 03-05-2024 07:55 Serie TVM 3420 Fehlen Ihnen bestimmte Bolzen? Oder benötigen Sie andere? Das freundliche Team vom Vogel's Kundendienst hilft Ihnen gerne weiter: vogels.com/Kontakt (http://www.vogels.com/contact) Die korrekte Schraubengröße finden Sie im Benutzerhandbuch Ihres Fernsehers. Achten Sie auf die richtige Positionierung der Schrauben und Unterlegscheiben. Verwenden Sie bei Bedarf Abstandshalter.
- Seite 7 03-05-2024 07:55 Serie TVM 3420 Schritt 2: Befestigen Sie die Wandhalterung an der Wand Wie gut kennen Sie Ihre Wände? Es kommt entscheidend darauf an, aus welchem Material sie bestehen… Beton-/Ziegelwand Noch nicht bohren! Die Mitte der Wandplatte ist nicht die Mitte des Fernsehers, der dort später angebracht wird.
- Seite 8 03-05-2024 07:55 Serie TVM 3420 3. Befestigen Sie die Wandhalterung Ⓐ mit den Schrauben Ⓗ, den Unterlegscheiben Ⓙ und den Dübeln Ⓘ an der Wand. Mit der Wasserwaage Ⓞ sorgen Sie für eine waagerechte Montage der Wandhalterung. Schmieren Sie die Schrauben zum leichteren Einschrauben. 4.
- Seite 9 03-05-2024 07:55 Serie TVM 3420 1. Raten Sie nicht nur! Verwenden Sie immer ein Metall-/Leitungssuchgerät, um die Position der Bolzen zu bestimmen. 2. Finden Sie die perfekte Stelle zum Bohren, indem Sie die auf der Bohrschablone markierten Löcher waagerecht und mittig auf einem Bolzen positionieren. 3.
- Seite 10 03-05-2024 07:55 Serie TVM 3420 5. Befestigen Sie die Wandhalterung Ⓐ mit den Schrauben Ⓗ und den Unterlegscheiben Ⓙ an der Holzständerwand. Mit der Wasserwaage Ⓞ sorgen Sie für eine waagerechte Montage der Wandhalterung. Schmieren Sie die Schrauben zum leichteren Einschrauben. 6.
- Seite 11 03-05-2024 07:55 Serie TVM 3420 Wenn Ihre Wand besondere Anforderungen stellt (zum Beispiel Hohlziegel, Metallständerwände, Holzpaneele oder Gipskarton), besuchen Sie die Seite mit Informationen zu den verschiedenen Wandtypen (https://www.vogels.com/de- de/c/tv/tv-an-einer-wand-aufhangen). Keine Sorge, wenn Sie sich nicht sicher sind! Wenden Sie sich einfach an Ihren Installateur, Fachhändler oder an das Team vom Vogel’s Kundendienst unter www.vogels.com/contact (http://www.vogels.com/contact).
- Seite 12 03-05-2024 07:55 Serie TVM 3420 2. Führen Sie die untere Rändelschraube Ⓟ durch das Loch in der Wandhalterung Ⓐ und in der unteren Stange Ⓑ. 3. Befestigen Sie beide Rändelschrauben Ⓟ, gegebenenfalls mit einem Inbusschlüssel. Vergewissern Sie sich mithilfe der Wasserwaage, dass der Fernseher waagerecht ausgerichtet ist.
- Seite 13 03-05-2024 07:55 Serie TVM 3420 Vertikale und horizontale Korrektur 1. Vertikale Korrektur: Wenn die Neigefunktion nicht verwendet wird und sich der Bildschirm trotzdem nach unten / oben neigt: Die Schraube Ⓢ mit einem Inbusschlüssel lösen / anziehen, bis der Bildschirm senkrecht ausgerichtet ist. 2.
- Seite 14 03-05-2024 07:55 Serie TVM 3420 Neigbar, um Spiegelungen zu vermeiden 1. Klicken Sie auf die TiltAnchor™-Taste, um den Fernseher aus der Ausgangsposition zu lösen. 2. Stellen Sie den Neigungswinkel ein. Ziehen Sie den oberen Teil des Bildschirms vorsichtig nach vorne. Drücken Sie den Bildschirm nicht in die andere Richtung.
- Seite 15 03-05-2024 07:55 Serie TVM 3420 Verlegen Sie Ihre Kabel 1. Verlegen Sie die Kabel. 2. Bringen Sie den Kabelclip Ⓜ über den Kabeln am unteren Arm an. 3. Befestigen Sie den Wandkabelclip Ⓝ über den Kabeln an der Wandplatte. 4. Vergewissern Sie sich, dass Ihre Kabel genügend Spielraum haben, damit sich die TV- Wandhalterung in alle Richtungen drehen kann.
- Seite 16 03-05-2024 07:55 Serie TVM 3420 2. Nehmen Sie den Fernseher herunter, und stellen Sie ihn an einem sicheren Ort ab. Auch hier gilt: Heben Sie Ihren Fernseher immer zu zweit an. Bitten Sie grundsätzlich eine zweite Person um Hilfe. Verwirrt? Unsicher? Gerade dabei, verrückt zu werden? Es gibt jede Menge Hilfe, die online auf Sie wartet: info@vogels.com (mailto:info@vogels.com)
- Seite 17 Augen. Es kann also sein, dass die richtige Schraubengröße nicht enthalten ist... weil Sie einfach viel zu fortschrittlich sind! Lösung Bestellen Sie einfach beim Vogel's Kundendienst ein Service-Kit, und Sie bekommen alles von uns, was Sie benötigen. Klicken Sie hier (http://www.vogels.com/contact), um den Vogel’s Kundendienst zu kontaktieren.
- Seite 18 Häufig gestellte Fragen ‚Wo kann ich die richtigen Schrauben für meinen Fernseher (ein Service-Kit) bestellen?‘ Was auch immer Sie benötigen, wenden Sie sich einfach an Ihren Vogel's-Händler vor Ort oder direkt an Vogel's. Klicken Sie hier (http://www.vogels.com/contact), um den Vogel’s Kundendienst zu kontaktieren.
- Seite 19 03-05-2024 07:55 Serie TVM 3420 Go Green! Entscheiden Sie sich für die Umwelt. Unser Planet ist uns wichtig. Wenn Sie die Verpackung oder die TV-Wandhalterung selbst entsorgen möchten, informieren Sie sich bitte über die Richtlinien Ihrer lokalen Behörden, um optimale Entsorgungsmöglichkeiten in Ihrer Nähe zu finden. Informationen über die für die Verpackung verwendeten Materialien finden Sie unter www.vogels.com/recycle.
- Seite 20 03-05-2024 07:55 Serie TVM 3420 wenn ein Fehler durch äußere Ursachen (nicht durch das Produkt selbst) wie z. B. Blitzschlag, Wasserschaden, Feuer, Abnutzung, Einwirkung von extremen Temperaturen, Witterungsbedingungen, Lösungsmitteln oder Säuren, falsche Verwendung oder Fahrlässigkeit ausgelöst wird; wenn das Produkt für ein anderes Gerät verwendet wird, als auf oder in der Verpackung angegeben.
