Anschlußdiagramm - Proled Dali Controller Universal Master Bedienungsanleitung

Drehen Sie den Knopf gegen den
Uhrzeigersinn um die Helligkeit
von 100% bis 1% zu verringern

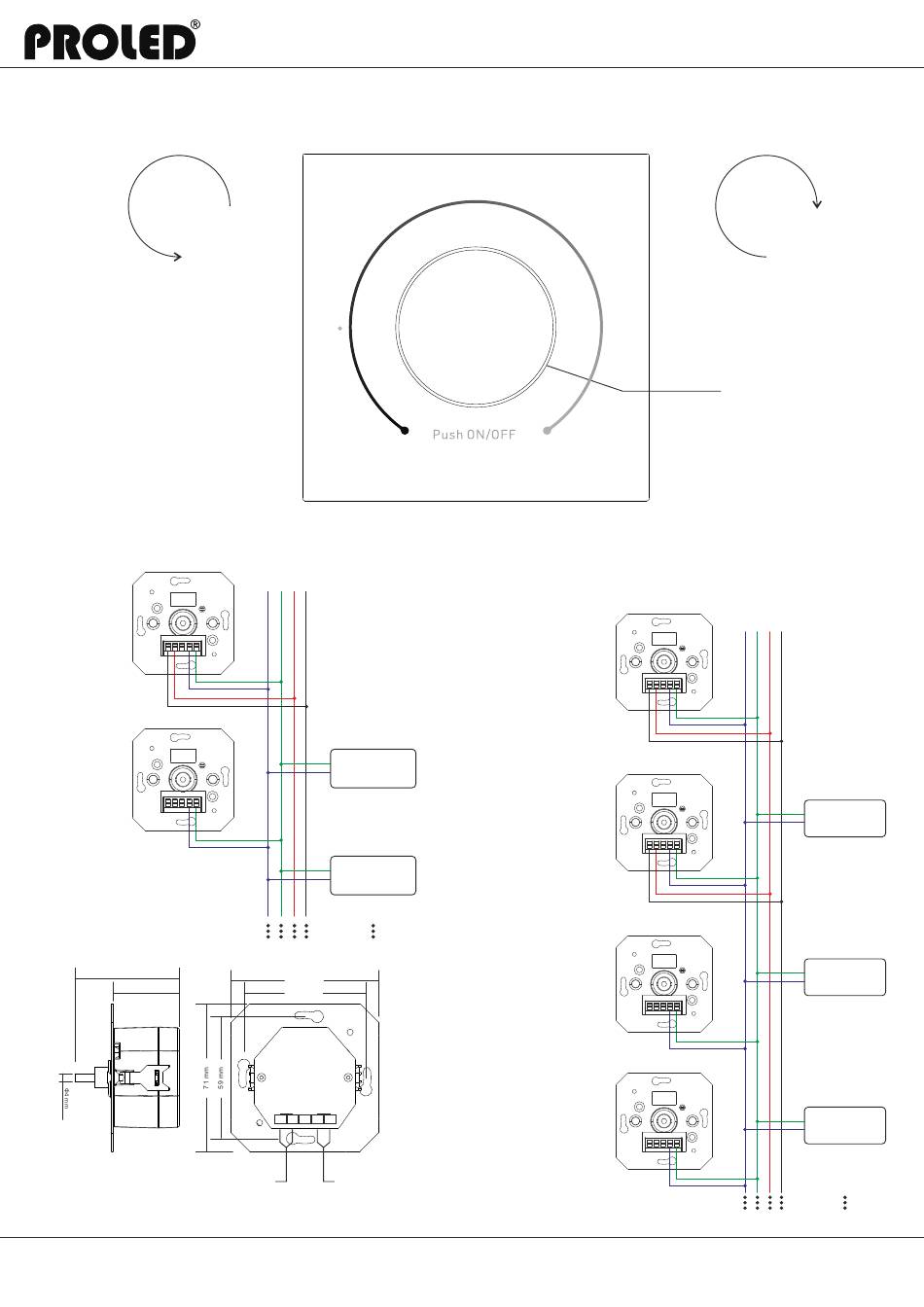

4. Anschlußdiagramm
Controller 1
Controller 2
5. Installation
50.7 mm
32 mm
DALI Signal Ausgang
07.19 Technische Änderungen vorbehalten
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
AC Zuleitung
DA- DA+ L N
DALI DT6
DA
Dimmer
DA
DALI DT6
DA
Dimmer
DA
71 mm
59 mm
DALI Dimmer
DALI OUTPUT AC INPUT
DA+ DA- L N
Zuleitung VAC
Rückseite
www.proled.com
Users manual / Bedienungsanleitung
Frontansicht
Ansicht 1: Anschluss 2 Controllern
Drehen Sie den Knopf mit dem
Uhrzeigersinn um die Helligkeit
von 1% bis 100% zu erhöhen
Drücken Sie den
Drehknopf um das
Licht aus- oder
einzuschalten
an 100-240 VAC
Controller 1
AC Zuleitung
DA- DA+ L N
Controller 2
DA
DA
Controller 3
DA
DA
Controller 4
DA
DA
DALI DT6
Dimmer
DALI DT6
Dimmer
DALI DT6
Dimmer
