Allmess Controller-MK FleXX +m A34 Montageanleitung

MONTAGEANLEITUNG
Controller-MK FleXX +m A34
Ventilwasserzähler

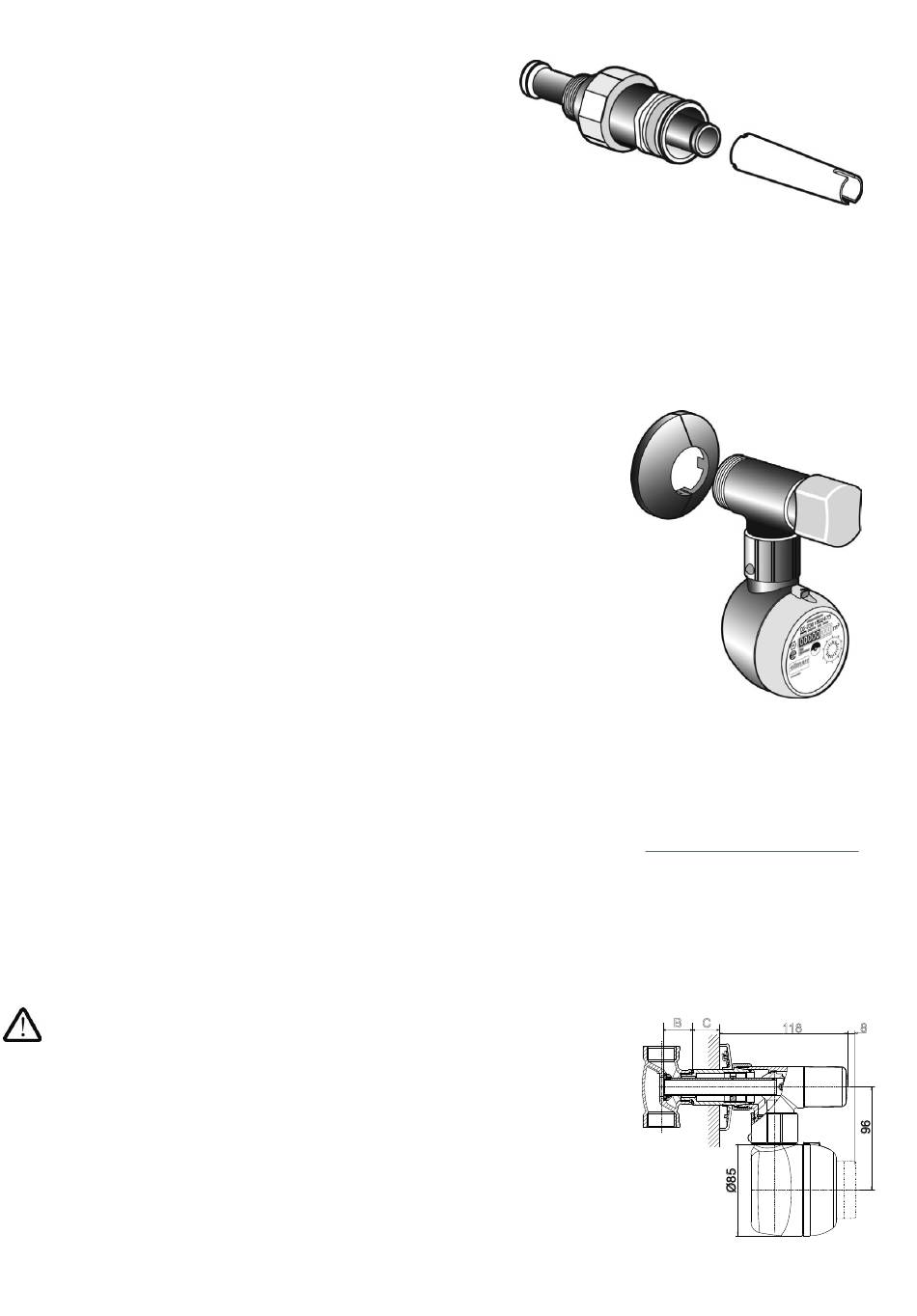

LIEFERUMFANG
Liefereinheit I
CONTROLLER Anschluss-Set AC-FleXX A34
• Mantelrohr SW 34 mit Überwurfmutter SW 42 und O-Ring Ø 28,3 x 1,78 mm
• Steigrohr mit Steigrohrfuß (inkl. Dichtung), Fixierring, Sprengring und O-Ring 13,6 x 1,4
• Flachdichtung (1/2" und 3/4" auf Mantelrohr)
• Drehmomentschlüssel
Liefereinheit II:
CONTROLLER Armatur-MK FleXX +m A34
• Armatur mit Wasserzähler mit modularem Zählwerk und Absperrventil mit Drehknopf
• Beipack: O-Ring 13,6 x 1,4 (bei Verlängerungen verwenden), Plombe und Fettpolster
• Beipack: steckbare Wandrosette
HINWEISE
In einem EU-Mitgliedsstaat ist das Messgerät nur unter den auf dem Typenschild
genannten Betriebsbedingungen zu betreiben.
Messkapselwasserzähler Typ A34 nur in Verbindung mit einer Anschlussstelle Typ
A34 verwenden. Kennzeichnung der Anschlussschnittstelle gemäß DIN EN ISO
4064-4. Die Anschlussschnittstelle ist deutlich auf dem Typenschild des Zählers
abgebildet. Die Messkapsel bildet nur gemeinsam mit der Anschlussschnittstelle ein
Messgerät.
Der Umgang mit Wasserzählern erfordert die für ein Messgerät gebotene Sorgfalt.
Der Einbau eines Wasserzählers ist ein Eingriff in die Trinkwasserinstallation. Alle
Arbeiten müssen so erfolgen, dass die Unbedenklichkeit der Trinkwasserqualität
gewährleistet bleibt. Bei notwendigen Desinfektionsmaßnahmen empfehlen wir die
Verwendung eines Desinfektionsmittels auf Basis Wasserstoffperoxyd (H2O2).
Je nach Wasserqualität ist eine Trinkwasseraufbereitung erforderlich.
Allmess Wohnungswasserzähler sind spritzwassergeschützt! Der Einsatz dieser
Zähler in Bereichen mit ständig auftretender hoher Staufeuchtigkeit (z.B. direk-
ter Duschbereich oder Erdschächte) sollte vermieden werden, da auf Dauer
Feuchtigkeit durch die Kunststoff-Zählwerkshaube diffundieren und die Ablesbarkeit
beeinträchtigen kann. Wasserzähler frostsicher einbauen!
Das auf dem Zähler befindliche Leermodul ist Bestandteil des geeichten Zählers und
durch eine Benutzerplombe (Typenschild) gesichert und darf nur durch autorisiertes
Fachpersonal zum Zweck der Montage von Kommunikationsmodulen entfernt
werden. Entsprechende Kommunikationsmodule werden nach erfolgter Zählermon-
tage aufgesetzt!
ACHTUNG
Der Controller-MK FleXX A34 ist für die Montage auf ein Geradsitzventil nach DIN
3512 vorgesehen (Anschlussmaße siehe nebenstehende Tabelle). Bei Montage
auf ein Ventilgehäuse, das nicht DIN-gerecht ist, ist besondere Sorgfalt geboten.
Insbesondere ist vor Inbetriebnahme zu prüfen, ob eine ausreichende Dichtwirkung
zum Ventilgehäuse erreicht wird.
Der Einbau von Ventilwasserzählern verursacht bei einem Durch fluss von ca. 700 l/h
je nach Anschlussgröße einen Druckverlust von 0,3 bis 0,5 bar! Werden hydraulisch
gesteuerte Durchlauferhitzer eingebaut ist zu beachten: Bei einer Anschlussleistung
von 24 kW sowie einem Durchfluss von ca. 700 l/h ist ein Mindestfließdruck von
2,4 bar erforderlich. Bei Verwendung von WC-Druckspülern wird der Einbau von
Ventilwasserzählern nicht empfohlen!
Ventilgehäuse DIN 3512
Nennweite
A B (mm)
R 1/2" 21,5 ± 7
R 3/4" 25,5 ± 7
R 1" 30,0 ± 7
R 1 1/4" 35,0 ± 7
B C
F
E
D
C
B
A
8 7 6 5
C (mm)
0-23
0-23
0-23
0-35
4 2
1
8
118
Benennung
Freigabestatus Controller-MK FleX
25-Aug-15
frei für Serie
Für Erz. MA 10918
Datum Name
Gez. 04.12.02 Scheef Art.-Nr. Ausgabe-Nr.
10575
AB
Bearb. 25.08.15 Remisow
Gepr.
Ablage: Keaufhal7\3_Bedr\wz-vorlagen\10575_MA_C-MK-FleXX.c
