Allmess AZE 3003 +m Montageanleitung

MONTAGEANLEITUNG

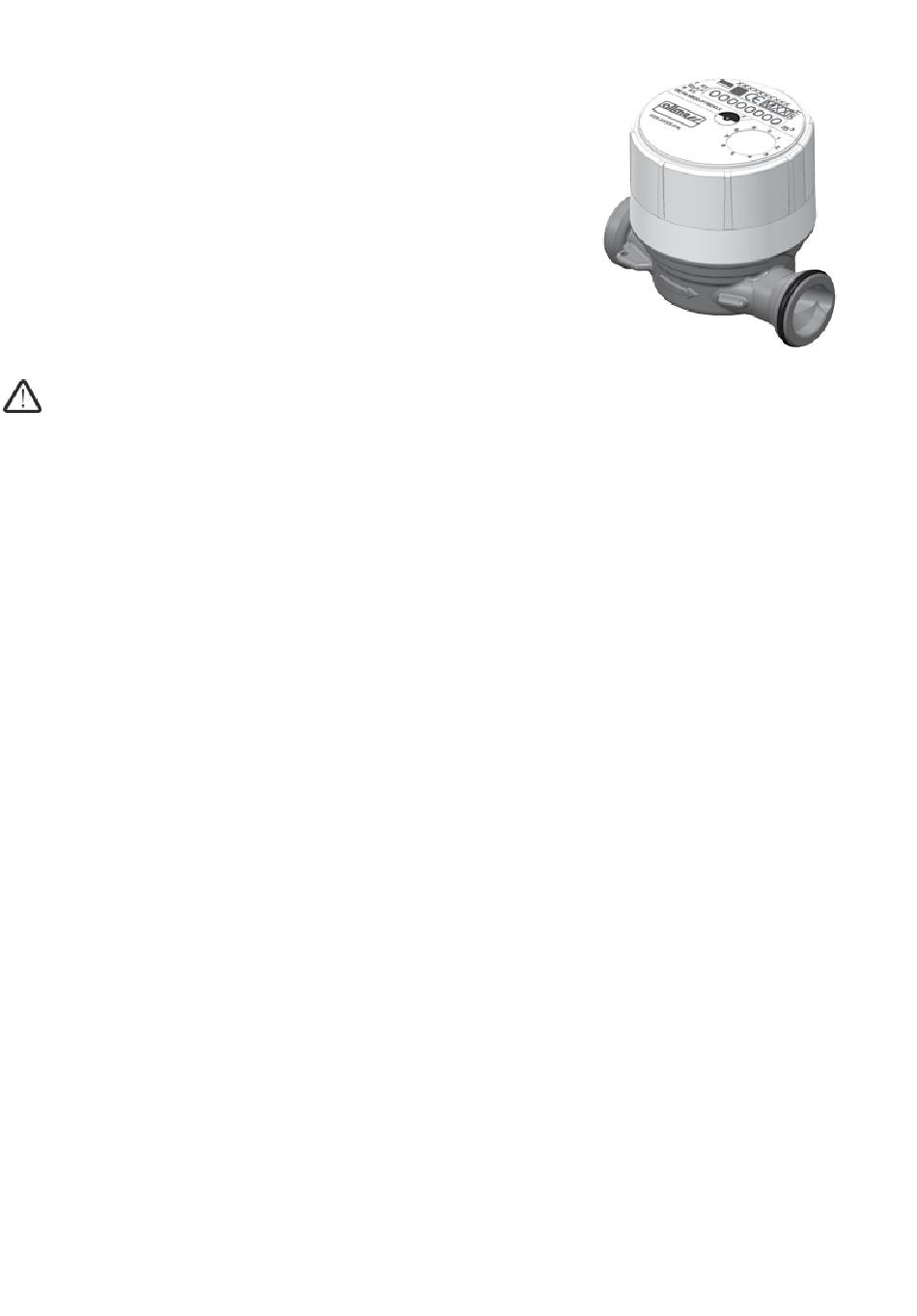

AZE 3003 +m
Austausch-Wasserzähler
Q 1,5 m /h / Q 2,5 m
3
n 3
LIEFERUMFANG
• Wasserzähler mit modularem Zählwerk
• Plombendraht
• Schnapp-Plombe
• O-Ring-Dichtung, Fett
HINWEISE
In einem EU-Mitgliedsstaat ist das Messgerät nur unter den auf dem Typenschild genannten Betriebsbedingungen zu
betreiben.
Der Umgang mit Wasserzählern erfordert die für ein Messgerät gebotene Sorgfalt.
Der Einbau eines Wasserzählers ist ein Eingriff in die Trinkwasserinstallation. Alle Arbeiten müssen so erfolgen, dass die
Unbedenklichkeit der Trinkwasserqualität gewährleistet bleibt. Bei notwendigen Desinfektionsmaßnahmen empfehlen wir
die Verwendung eines Desinfektionsmittels auf Basis Wasserstoffperoxyd (H2O2).
Je nach Wasserqualität ist eine Trinkwasseraufbereitung erforderlich.
Allmess Wohnungswasserzähler sind spritzwassergeschützt! Der Einsatz dieser Zähler in Bereichen mit ständig auftre-
tender hoher Staufeuchtigkeit (z.B. direkter Duschbereich oder Erdschächte) sollte vermieden werden, da auf Dauer
Feuchtigkeit durch die Kunststoff-Zählwerkshaube diffundieren und die Ablesbarkeit beeinträchtigen kann. Wasserzähler
frostsicher einbauen!
Das auf dem Zähler befindliche Leermodul ist Bestandteil des geeichten Zählers und durch eine Benutzerplombe (Typen-
schild) gesichert und darf nur durch autorisiertes Fachpersonal zum Zweck der Montage von Kommunikationsmodulen
entfernt werden. Entsprechende Kommunikationsmodule werden nach erfolgter Zählermontage aufgesetzt!
MONTAGE
1) Vor Einbau des Zählers Rohrleitung spülen.
2) Rohrleitung absperren und druckentlasten.
3) Distanzrohr bzw. alten Zähler entfernen: Halbe Umdrehung der gerändelten Überwurfmutter mit kleiner
Wasserpumpenzange (z.B. VBW 188 - 240). Überwurfmutter anschließend von Hand lösen.
4) Zählereinsatz mit auslaufseitig radial dichtender O-Ring-Dichtung in die Aufnahmebohrung schieben.
Achtung:
O-Ring muss gefettet sein. Nur beiliegendes Fett verwenden! Dabei und beim Einschwenken des Zählers in die
Rohrachse darauf achten, dass der O-Ring nicht aus der Nut wandert und beschädigt wird (s. Einzelheit X). Ebenfalls auf
richtigen Sitz des plandichtenden O-Ringes achten. Mittels Rändelmutter Zählereinsatz festziehen!
5) Zählwerk in Ableseposition drehen.
6) Durch langsames Öffnen der Absperrung und der nachgeschalteten Zapfstelle alles auf Dichtheit prüfen.
7) Zählereinsatz mit Plombendraht und Schnapp-Plombe an der Überwurfmutter gegen unbefugte Demontage
plombieren.
8) Verchromten Zylinder und Rosette aufsetzen.
/h
3
