Allmess Controller-V FleXX +m Montageanleitung

MONTAGEANLEITUNG
Controller-V FleXX +m
Ventilwasserzähler
Q 1,5 m /h / Q 2,5 m
3
n 3

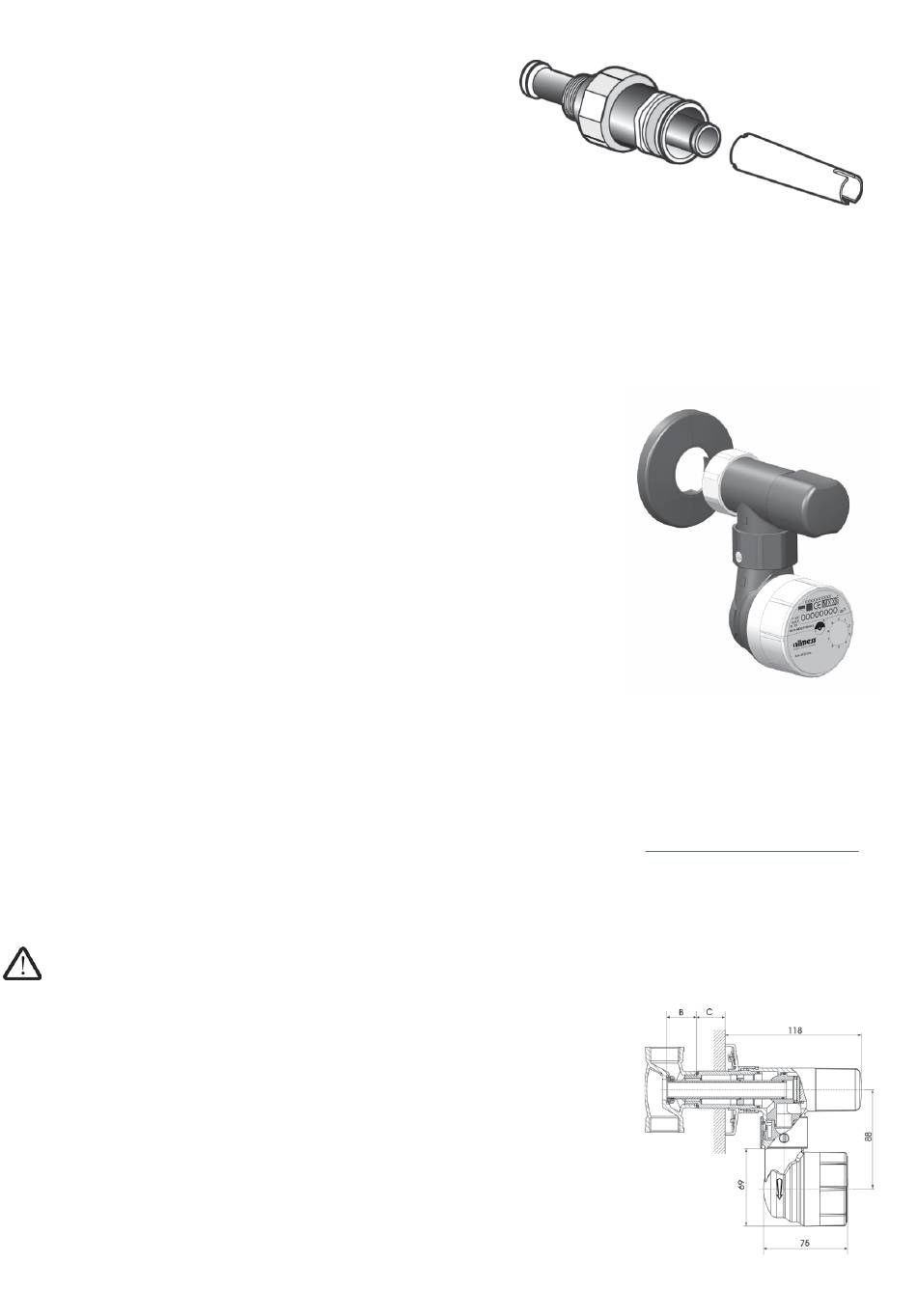

LIEFERUMFANG
Liefereinheit I
CONTROLLER Anschluss-Set AC-FleXX
• Mantelrohr SW 34 mit Überwurfmutter SW 42 und O-Ring Ø 28,3 x 1,78 mm
• Steigrohr mit Steigrohrfuß (inkl. Dichtung), Fixierring, Sprengring und O-Ring 13,6 x 1,4
• Flachdichtung (1/2" und 3/4" auf Mantelrohr)
• Drehmomentschlüssel
Liefereinheit II:
CONTROLLER Armatur-V FleXX
• Armatur mit Wasserzähler mit modularem Zählwerk
• Innensechskantschlüssel, Klebeplombe und Gewindestift
• Rosette
HINWEISE
In einem EU-Mitgliedsstaat ist das Messgerät nur unter den auf dem Typenschild
genannten Betriebsbedingungen zu betreiben.
Der Umgang mit Wasserzählern erfordert die für ein Messgerät gebotene Sorgfalt.
Der Einbau eines Wasserzählers ist ein Eingriff in die Trinkwasserinstallation. Alle
Arbeiten müssen so erfolgen, dass die Unbedenklichkeit der Trinkwasserqualität
gewährleistet bleibt. Bei notwendigen Desinfektionsmaßnahmen empfehlen wir die
Verwendung eines Desinfektionsmittels auf Basis Wasserstoffperoxyd (H2O2).
Je nach Wasserqualität ist eine Trinkwasseraufbereitung erforderlich.
Allmess Wohnungswasserzähler sind spritzwassergeschützt! Der Einsatz dieser
Zähler in Bereichen mit ständig auftretender hoher Staufeuchtigkeit (z.B.
direkter Duschbereich oder Erdschächte) sollte vermieden werden, da auf Dauer
Feuchtigkeit durch die Kunststoff-Zählwerkshaube diffundieren und die Ablesbarkeit
beeinträchtigen kann. Wasserzähler frostsicher einbauen!
Das auf dem Zähler befindliche Leermodul ist Bestandteil des geeichten Zählers und
durch eine Benutzerplombe (Typenschild) gesichert und darf nur durch autorisiertes
Fachpersonal zum Zweck der Montage von Kommunikationsmodulen entfernt
werden. Entsprechende Kommunikationsmodule werden nach erfolgter Zähler-
montage aufgesetzt!
ACHTUNG
Der Controller-V FleXX ist für die Montage auf ein Geradsitzventil nach DIN 3512
vorgesehen (Anschlussmaße siehe nebenstehende Tabelle). Bei
Montage auf ein Ventilgehäuse, dass nicht DIN-gerecht ist, ist besondere Sorgfalt
geboten. Insbesondere ist vor Inbetriebnahme zu prüfen, ob eine ausreichende
Dichtwirkung zum Ventilgehäuse erreicht wird.
Der Einbau von Ventilwasserzählern verursacht bei einem Durchfluss von ca.
700 l/h je nach Anschlussgröße einen Druckverlust von 0,3 bis 0,5 bar! Werden
hydraulisch gesteuerte Durchlauferhitzer eingebaut, ist zu beachten: Bei einer
Anschlussleistung von 24 kW sowie einem Durchfluss von ca. 700 l/h ist ein
Mindestfließdruck von 2,4 bar erforderlich.
Bei Verwendung von WC-Druckspülern wird der Einbau von Ventilwasserzählern
nicht empfohlen!
/h
3
Ventilgehäuse DIN 3512
Nennweite
A B (mm) C (mm)
R 1/2" 21,5 ± 7 0-23
R 3/4" 25,5 ± 7 0-23
R 1" 30,0 ± 7 0-23
R 1 1/4" 35,0 ± 7 0-35
