Schritt 2: Einbau der Klinkenbuchse

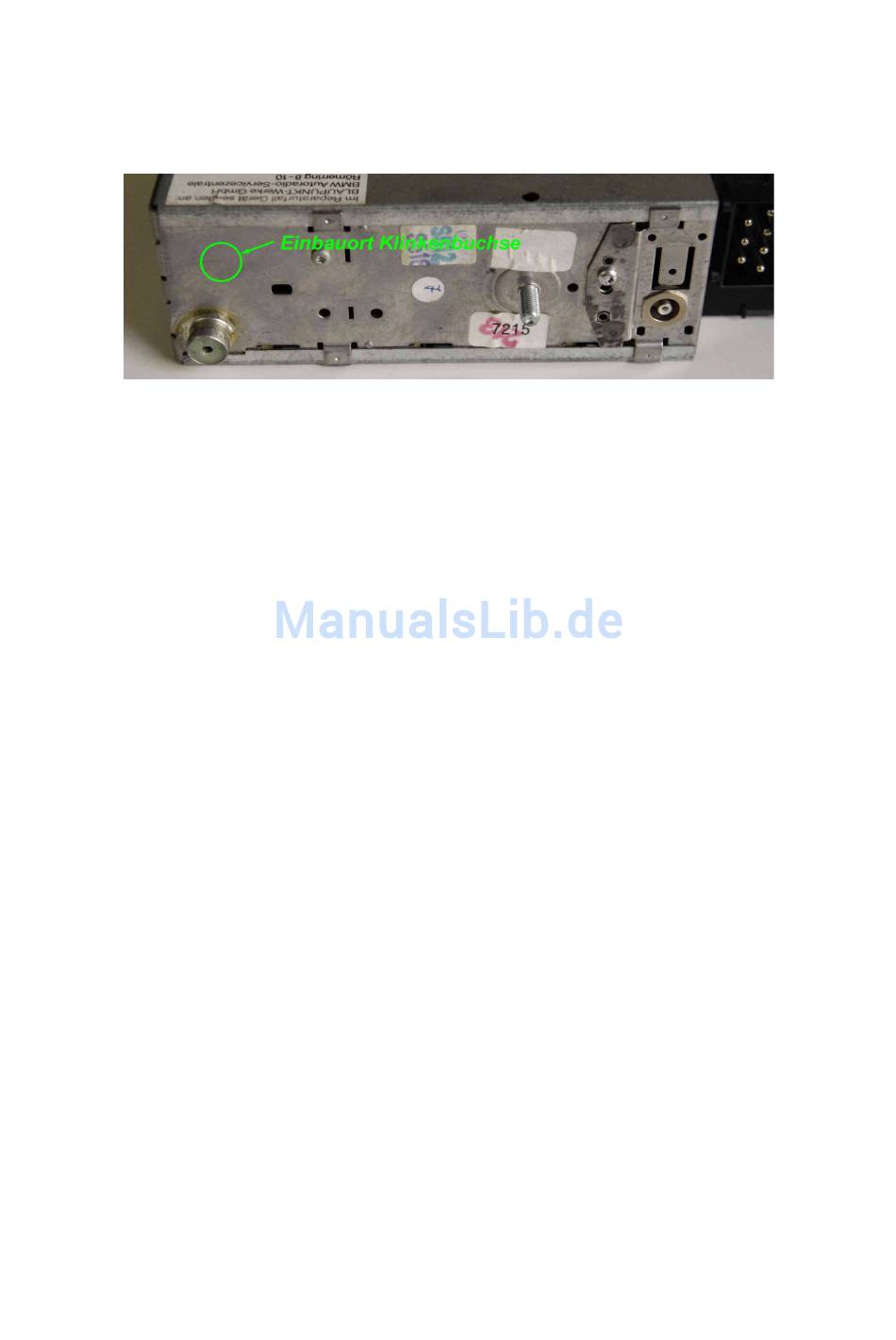

Die Klinkenbuchse auf der Rückseite kann man am besten an der in Abbildung 4 gezeigten Stelle
einsetzen, da hier im Radioschacht Platz für einen Klinkenstecker ist. Ich würde hier aber unbedingt
einen Winkelstecker nutzen, weil ein gerader wahrscheinlich zu weit nach hinten rausragt.
Zum Einbau wird das Radio mit der Oberseite nach unten gedreht, damit die Bohrspäne nicht auf
die Hauptplatine fallen. Nun wird das Loch in Größe der Buchse in das Blech gebohrt. Hierfür
nimmt man den 6mm Bohrer, oder, wenn man die Mutter der Buchse zerbrochen hat (so wie ich),
den 8mm Bohrer. Das Bohrloch wird anschliessend noch entgratet, was am besten von Hand geht.
Im Normalfall wird jetzt die Buchse eingesetzt und festgeschraubt, ich habe sie in das 8mm Loch
eingedrückt. Nutzt man die Buchse von Reichelt, sollte man den Masseanschluss zur Hauptplatine
drehen, das macht das Löten anschliessend einfacher.
