NEG Design Dunstabzugshaube
NEG36-AT

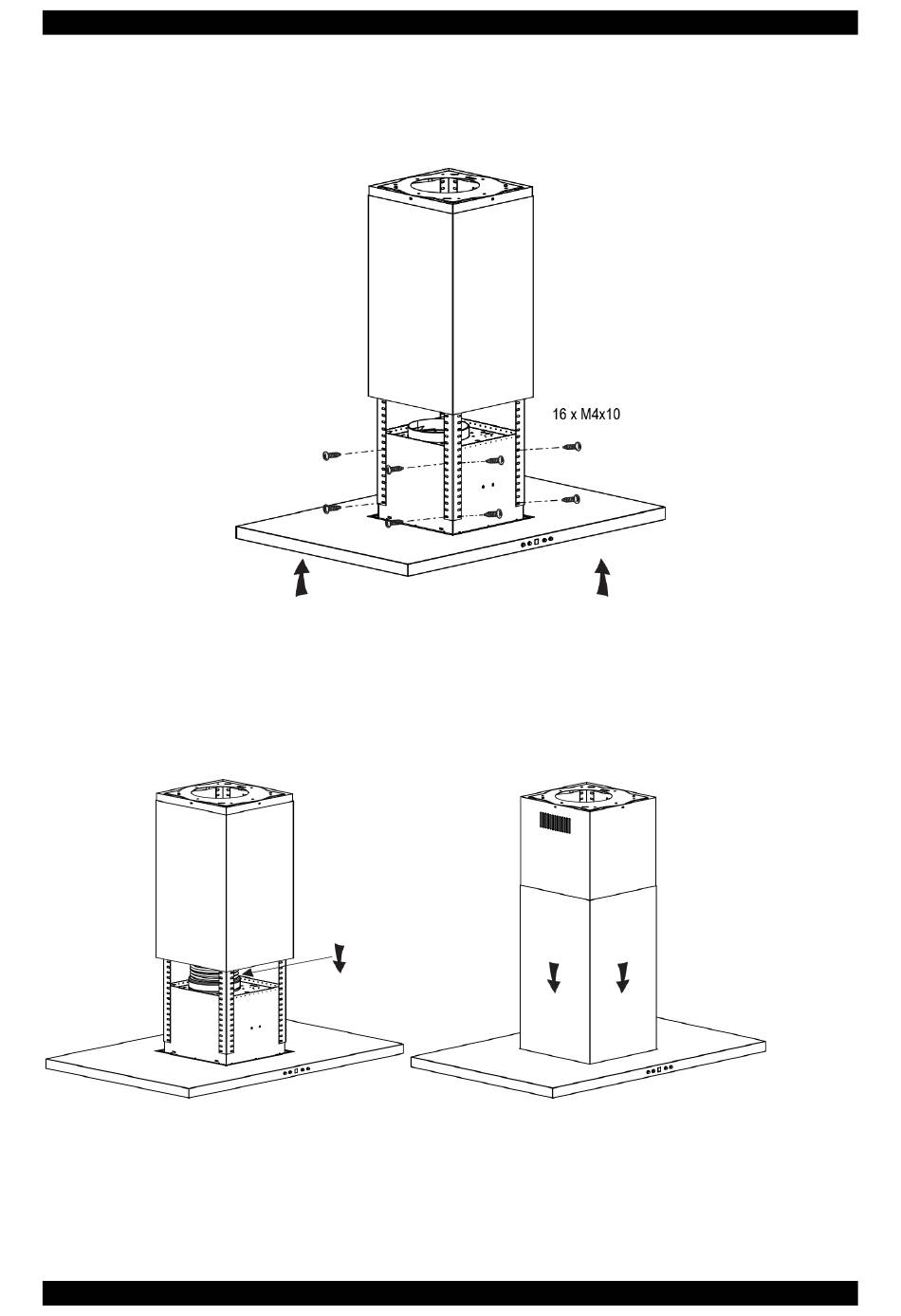

Schritt 6 Dunstabzugshaube montieren
Bringen Sie nun mit Hilfe mindestens einer weiteren Person die Haube innerhalb der Profile so
in Position, dass das unterste Loch der Profile direkt über dem unteren Befestigungspunkt des
Haubenkorpus liegt. Schrauben Sie nun die Haube mit den 16 Stück M4x10 Schrauben an den
Profilen fest.
Schritt 7 Abluftschlauch an Haube anschließen
Verbinden Sie nun den Abluftschlauch mit dem Abluft-Stutzen des Gebläses. Achten Sie auf
eine dichte Verbindung. Sollte die Verbindung nicht dicht sein, verwenden Sie Dichtung-
sklebeband oder eine passende Verbindungsschelle (erhältlich in Baumärkten)
Wenn alles fest verbunden ist, entfernen Sie die Sicherungshaken und lassen den äußeren
Schacht vorsichtig nach unten gleiten bis dieser auf der Haube aufsetzt.
Montage des Umluft-Kits (nur Umluft-Betrieb)
Das Umluft-Kit RK40 wird mit innerhalb des Kamins montiert und mit dem Flex-Schlauch direkt
an den Abluftstutzen des Gebläses angeschlossen. Es empfiehlt sich bei Verwendung des Um-
luft-Kits dieses direkt als zweites nach der Deckenplatte zu montieren, noch bevor die
Teleskop-Elemente an der Deckenplatte verschraubt werden.
Bohren Sie 2 Löcher im Abstand von 45mm exakt in der Mitte der Deckenplatte.
Handbuch und Montageanleitung NEG Seite 19
