8. KONTROLNA PLOŠČA
Krmilne funkcije inverterja MCE-22/C se nastavljajo s pomočjo navigacijskih tipk, ki so nameščene na
pokrovu inverterja.
Na kontrolni plošči se nahajajo: grafični prikazovalnik, 7 navigacijskih tipk in 3 opozorilne LED lučke (glejte
sliko 7).
8.1.
Grafični prikazovalnik
S pomočjo grafičnega prikazovalnika se lahko pomikamo po enostavnem in inovativnem meniju, kjer lahko
nadzorujejo in upravljamo sistem, omogočamo vhode ter nastavljamo nastavitvene vrednosti. Prav tako nam
grafični prikazovalnik omogoča vpogled v status sistema in v dnevnik napak shranjenih v sistemu.
8.2.
Navigacijske tipke
7 navigacijskih tipk omogoča premikanje po meniju: 3 tipke pod grafičnim prikazovalnikom, 3 nad grafičnim
prikazovalnikom in ena na strani grafičnega prikazovalnika. Tipke pod grafičnim prikazovalnikom se
imenujejo »aktivne tipke«, tipke nad grafičnim prikazovalnikom se imenujejo »neaktivne tipke«, stranska
tipka pa se imenuje »skrita tipka«.
Vsaka menijska stran je narejena tako, da prikazuje funkcijo v povezavi s tremi aktivnimi tipkami (tipkami pod
grafičnim prikazovalnikom).
S pritiskom na neaktivne tipke (tiste nad grafičnim prikazovalnikom) obrnemo grafiko prikazovalnika, aktivne
tipke pa postanejo neaktivne in obratno. Ta funkcija omogoča, da je kontrolna plošča lahko vgrajena »od
zgoraj navzdol«.
8.3.
Opozorilne lučke
Rumena lučka:
Signal, da je sistem vklopljen (pod napetostjo).
Če lučka gori, je sistem vklopljen.
Nikoli ne odstranjujte pokrova kontrolne plošče, če gori rumena lučka.
Rdeča lučka:
Opozarja na napako/blokado v delovanju sistema.
Utripajoča lučka opozarja na neblokirno napako, pri kateri je možno črpalko še
vedno krmiliti. Če lučka gori neprekinjeno, potem javlja napako/blokado, pri kateri
črpalke ni mogoče krmiliti.
Zelena lučka:
Signal črpalke ON/OFF.
Če lučka gori, črpalka deluje, če lučka ne gori, je črpalka ustavljena.
SLOVENŠČINA

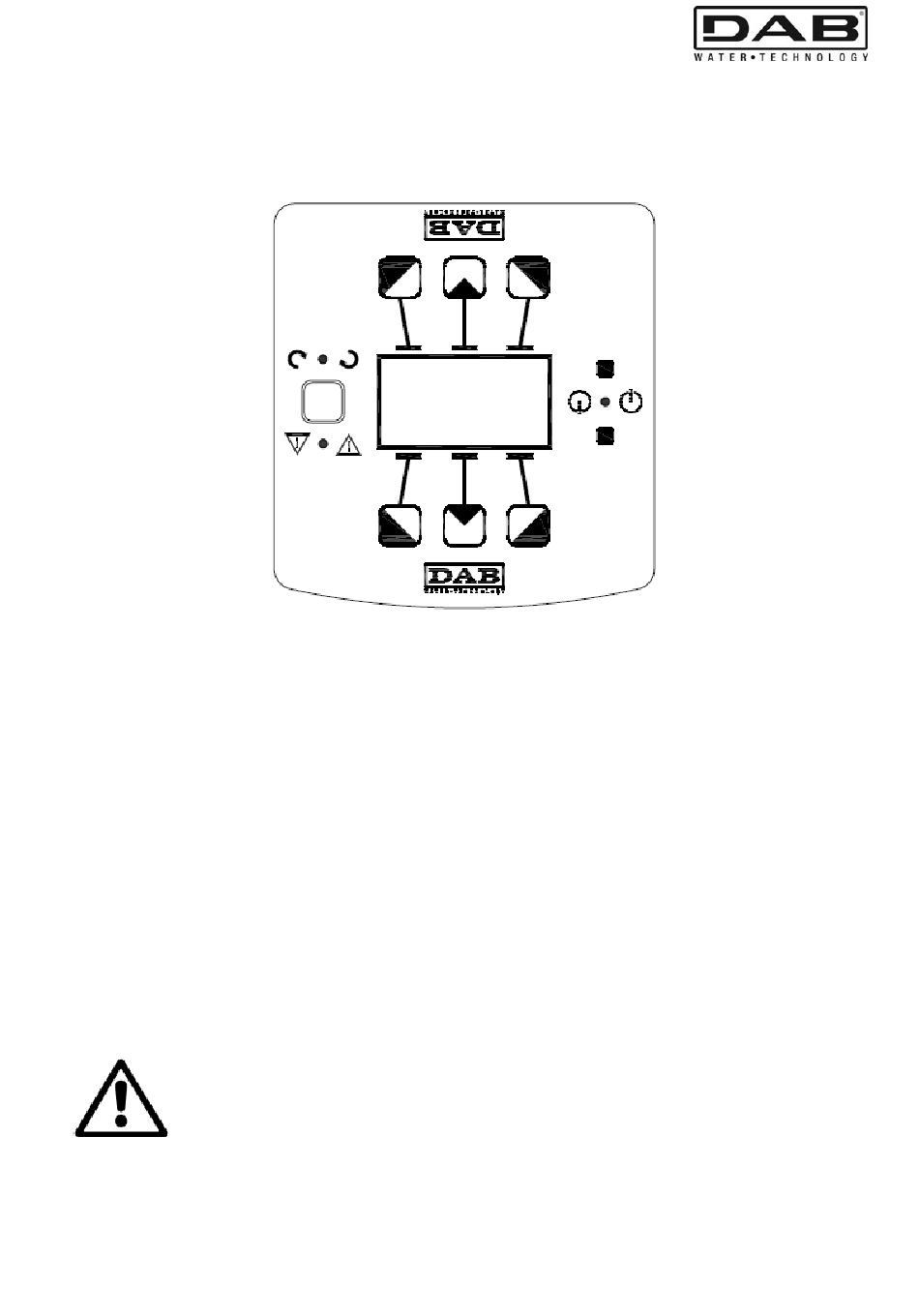

Slika 7: Kontrolna plošča
207
