Inhaltszusammenfassung für Xiaomi Mi Roborock S50

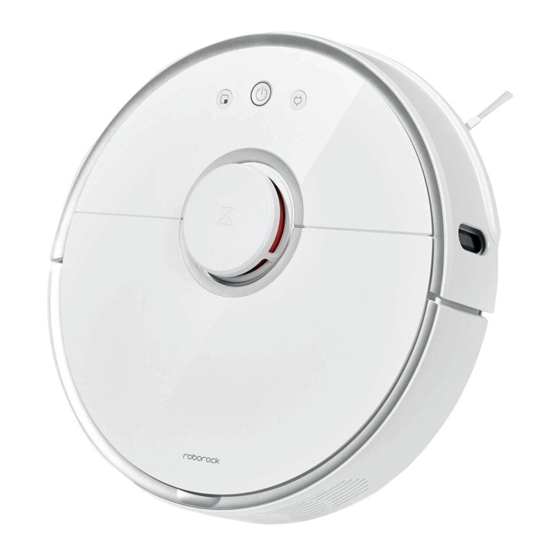

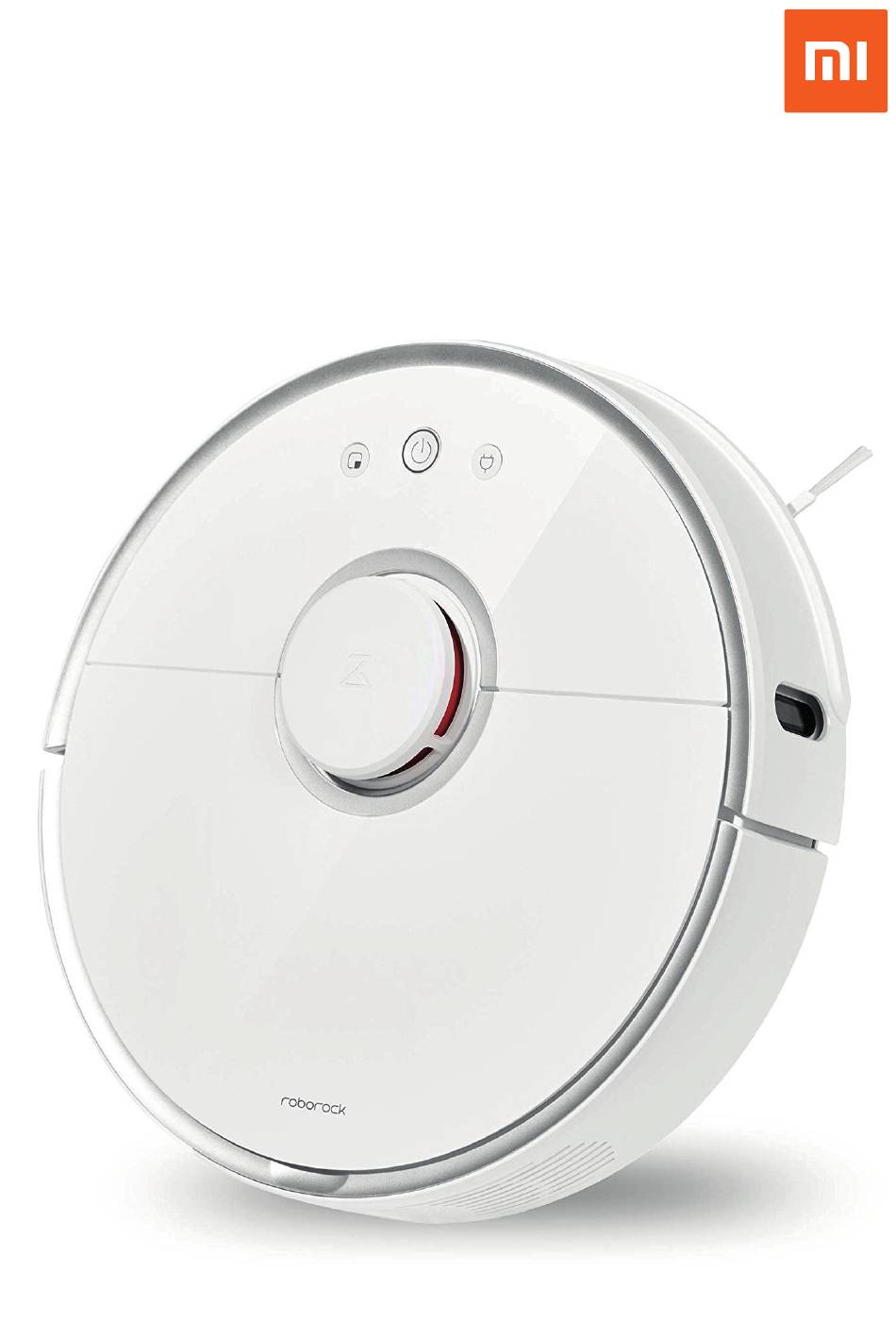

- Seite 1 Roborock S50 Vacuum Cleaner (EU Version)
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt ....................1 Betriebshinweise ................2 Sicherheitshinweise ................4 Konformität ..................6 Datenschutz ..................6 Support ..................... 7 Bestimmungsgemäßer Gebrauch ............. 7 Reinigung des Geräts ............... 7 Produktübersicht ................8 Zubehör ................... 11 Erstinstallation ................. 12 Anweisungen .................. 15 Tägliche Wartung ................ -
Seite 3: Betriebshinweise
Betriebshinweise Lassen Sie das Gerät und das Zubehör nicht fallen und stoßen Sie es nicht stark an. Setzen Sie das Gerät und das Zubehör nicht extremer Hitze oder Kälte aus. Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus. Das Gerät dient nur der Nutzung auf Böden, nicht auf Möbeln ... - Seite 4 Klasse 1 Laser Produkte nach IEC 60825-1:2014 und sendet somit keine gefährliche Strahlung aus. Entsorgung Entsorgen Sie ein defektes Gerät nicht mit dem Hausmüll. Geben Sie es an Ihren Fachhändler zurück oder bringen Sie es zu einer Sammelstelle für Elektroaltgeräte. Hiermit wird eine umweltgerechte Entsorgung gewährleistet.
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Schalten Sie das Gerät aus und trennen Sie es Transport von der Stromversorgung, bevor Sie es transportieren. Das Gerät kann erst eingeschaltet werden, wenn Aufstellung die Filtertür richtig angebracht ist. Das Stromkabel darf nicht zu stark gequetscht, Stromkabel gebogen oder gedreht werden, da es sonst brechen könnte. - Seite 6 Bodenfläche herunter. Benutzen Sie das Gerät nicht auf dicken Teppichen, da sich die Reinigungsbürste verhaken kann. Halten Sie keine Körperteile, Finger oder Haare in Öffnungen oder bewegende Teile des Gerätes. Schalten Sie das Gerät aus und entfernen Sie die Ladestation vom Strom bevor Sie es reinigen.
-
Seite 7: Konformität
Zweck verwendet werden. Wichtig! Dieses Gerät kann, je nach Modell, mit verschiedenen Onlinekonten wie beispielsweise Xiaomi, Facebook oder Twitter verknüpft werden. Für deren Nutzung ist gegebenenfalls die Eingabe von personengezogenen Daten notwendig. In diesen Fällen gelten die Datenschutzbestimmungen des jeweiligen Anbieters. -
Seite 8: Support
Support Auf unseren Webseiten finden Sie neueste Informationen über dieses Gerät, über andere Produkte unseres Unternehmens und über unser Unternehmen selbst. Falls Sie Fragen oder Probleme haben, lesen Sie die FAQs auf unserer Website oder wenden Sie sich an unseren Kundendienst. Importeur WEB: http://www.mihilfe.de... -
Seite 9: Produktübersicht
Produktübersicht Staubbehälter entfernen Säubern-/Einschalt- Taste Drücken zum Säubern Drücken und halten zum Ein-/Ausschalten Anzeige Weiß: Akku >50% Gelb: Akku 50-20% Rot: Akku <20% Blinkt: Lädt / schaltet ein Blinkt Rot: Error Andock-Taste Drücken, um das Andocken zu starten ... - Seite 10 Wi-Fi-Anzeige Langsames Blinken: nicht verbunden Schnelles Blinken: wird verbunden Dauer-an: verbunden Reset-Taste Filter Behälterklammer Behälterabdeckung...
- Seite 11 Luftauslass Lautsprecher Laser Distanz- Sensor Kollisionspuffer Ultraschall-Sensor Abgrund-Sensoren Kugelrad Seitenbürste Hauptbürst Bürstenschutz Hauptreifen USB Debug-Anschluss...
-
Seite 12: Zubehör
Zubehör Ladestation Bürstenreiniger Stromkabel... -
Seite 13: Erstinstallation
Erstinstallation 1. Stecken Sie das Stromkabel in eine Steckdose und das restliche Kabel zurück in die Box 2. Platzieren Sie die Ladestation auf dem Boden vor einer Wand und verbinden Sie sie mit einer Stromquelle Halten Sie die im oberen Bild angegebenen Mindestabstände ein. 3. - Seite 14 Die Farbe der Anzeige gibt den Akku-Stand an. Weiß: >50% Gelb: 50-20% Rot: <20% Hinweis Ist das Gerät zu gering geladen leuchtet die Anzeige nicht auf. Platzieren Sie das Gerät auf der Ladestation. 4. Verbinden mit der Mi Home App (dieser Schritt kann übersprungen werden) Scannen Sie den QR-Code oder laden Sie sich die Mi Home App aus dem App Store herunter.
- Seite 15 Hinweis Suchen Sie nach „Wi-Fi zurücksetzen“ in dieser Anleitung, falls sich Ihr Smartphone auch nach mehreren Versuchen nicht mit dem Gerät verbinden kann. Über die Mi Home-App können Sie Ihr Gerät steuern und mit anderen intelligenten Heimgeräten interagieren, sowie diverse Daten und den Reinigungsfortschritt anzeigen lassen.
-
Seite 16: Anweisungen
Anweisungen An-/Aus-Schalten Drücken und halten Sie die -Taste um die Einheit einzuschalten. Das Anzeigelicht wird aufleuchten und die Einheit geht in den Standby Modus über. Wenn die Einheit steht, drücken Sie die -Taste um sie auszuschalten und die Reinigung wird beendet. Hinweis Während des ladens lässt sich die Einheit nicht ausschalten. - Seite 17 Laden 1. Automatischer Modus: Das Gerät wird automatisch zur Ladestation zurückkehren sobald es mit der Reinigung fertig ist. 2. Manueller Modus: Drücken Sie die -Taste um das Gerät zuladen sobald es in den Pause-Modus übergeht. Das Anzeigelicht wird wird sanft leuchten während die Einheit am laden ist.
- Seite 18 Zone 1 ist gesäubert Zone 2 ist gesäubert Zone 4 ist noch Zone 3 wird gesäubert nicht gesäubert Umgebungsreinigung Drücken und halten Sie die -Taste um die Umgebungsreinigung zu aktivieren solange das Gerät Anweisungen erwartet oder es pausiert ist. Benutzen Sie diese Funktion um in einem 1.5×1.5 Meter großen, quadratischen Feld um das Gerät herum zu reinigen.
- Seite 19 Pausieren Drücken Sie eine beliebige Taste während eine Tätigkeit ausgeführt wird um diese zu pausieren. Drücken Sie die - Taste um die pausierte Aktion weiter auszuführen und drücken Sie die - Taste erneut um die Aktion abzubrechen. Das Gerät fährt danach zu seiner Ladestation zurück.
- Seite 20 Säubern nach programmiertem Zeitplan Sie können einen Zeitplan über die Mi Home App anlegen um feste Uhrzeiten oder Tage für den Start von Reinigungsaktionen einzuplanen. Danach kehrt das Gerät selbstständig zur Ladestation zurück. Wi-Fi zurücksetzen Sollte Ihr Smartphone keine Verbindung zum Gerät, wegen der Konfiguration des Routers, Verlust des Passwortes oder aus anderen Gründen, herstellen können, öffnen Sie die obere Abdeckung um die Wi-Fi Anzeige zu sehen während Sie die...
- Seite 21 Ladestation Platzieren Sie die Ladestation an einer Wand auf dem Boden. Stellen Sie sicher, dass sich auf jeder Seite mindestens 0.5 Meter und nach vorne hin mindestens 1 Meter freier Raum befinden bevor Sie die Ladestation an den Strom anschließen. Stellen Sie sicher, dass sich die Ladestation im Bereich von ausreichend starkem Wi-Fi befindet um bestmöglich mit Ihrem Smartphone über die Mi Home App darauf zugreifen zu können.
-
Seite 22: Tägliche Wartung
Tägliche Wartung Hauptbürste (wöchentliche Reinigung empfohlen) 1. Drehen Sie das Gerät herum und entfernen Sie die Abdeckung der Hauptbürste indem Sie die Klammer herunterdrücken. 2. Ziehen Sie die Hauptbürste nach oben und säubern Sie die Hauptbürstenachse. 3. Nutzen Sie den beigelegten Bürstenreiniger um verfangene Haare zu entfernen 4. - Seite 23 Nutzung des Bürstenreinigers Staubbehälter und Filter (wöchentliche Reinigung empfohlen) 1. Öffnen Sie den oberen Deckel des Gerätes und drücken Sie auf die Behälterklammer um den Staubbehälter nach oben zu ziehen. 2. Öffnen Sie den Behälterdeckel an der vom Pfeil angezeigten Stelle.
- Seite 24 3. Entleeren Sie den Abfall. Hinweis Stoßen Sie den Staubbehälter beim Entleeren leicht an, um ein blockieren des Filters zu vermeiden. 4. Der Filter kann nicht ausgespült werden ohne eventuell neue Verstopfungen herbei zu führen welche die Reinigungseffektivität beeinträchtigen.
- Seite 25 Hinweis Es ist empfohlen den Filter alle 3 Monate für ein optimales Reinigungsergebnis auszutauschen. Ersetzen Sie den Filter wie in der Zeichnung dargestellt Akku Das Gerät beinhaltet einen Hochleistungs-Lithium-Ionen-Akku. Stellen Sie sicher, dass das Gerät immer ausreichend für den alltäglichen Betrieb geladen ist, um eine bestmögliche Leistungsfähigkeit des Akkus zu gewährleisten.
- Seite 26 Hinweis Es ist empfohlen die Seitenbürsten alle 3-6 Monate für ein optimales Reinigungsergebnis zu ersetzen. Kugelrad 1. Drehen Sie das Gerät um und ziehen Sie das Kugelrad nach oben. 2. Entfernen Sie jede Art von Fremdkörper vom Kugelrad und von der Achse.
- Seite 27 Reifen Achse Halterung Sensoren (monatliche Reinigung wird empfohlen) Nutzen Sie ein weiches, trockenes Tuch zum säubern aller Sensoren: 1. Vier Abgrundsensoren auf der Unterseite des Gerätes. 2. Der Wandsensor auf der rechten Seite der Einheit 3. Die Ladekontakte am Ende des Gerätes...
- Seite 28 Wandsensor Abgrundsensoren Ladekontakte Ladestation Es wird empfohlen die Ladestation mit allen Bestandteilen jeden Monat zu reinigen. Verwenden Sie hierfür ein trockenes, weiches Tuch. Firmware Updates Sie können über die Mi Home App eine neue Firmware aufspielen. Dafür schließen Sie das Gerät an die Ladestation an und stellen sicher, dass es mindestens 20% geladen ist.
- Seite 29 Zurücksetzen des Systems Versuchen Sie die Einheit zu resetten, falls die Einheit nicht mehr reagiert oder sich nicht mehr ausschalten lässt. Achtung! Ein Reset löscht sämtliche Informationen, wie z.B. den Reinigungszeitplan, Säuberungseinstellungen oder Wi-Fi-Einstellungen. Werkseinstellungen wiederherstellen Sollte ein Reset die Systemfunktionen nicht wiederherstellen können, drücken Sie im eingeschalteten Zustand die System-Reset-Taste, - Taste gedrückt halten, bis Sie „Restoring to während Sie die...
-
Seite 30: Spezifikationen
Spezifikationen Allgemein Name Mi Robot Vacuum Cleaner Modell SDJQR02RR Maße 566 x 433 x 152mm Effektive Abdeckung Ca. 250m² Haupteinheit Bezeichnung Daten Größe 345×345×96mm Akku 14.4V/5200mAh Lithium-Akku Gewicht Ca. 3.8kg Kabellose Verbindung Wi-Fi SmartConnect Unterstützung Nennspannung 14.4V DC Nennleistung Ladestation Bezeichnung Daten Größe... -
Seite 31: Problemlösung
Problemlösung Beziehen Sie sich auf die folgende Tabelle, wenn nach einem aufgetretenen Fehler das Anzeigelicht der Einheit rot blinkt und von einer Sprachausgabe gefolgt wird. Fehlermeldung Lösung Error 1: Schalten Sie den orangenen Der Laser-Distanz-Sensor hängt aufgrund Laserkopf um, um sicher zu stellen, dass er eines Fremdkörpers oder einer Blockierung nicht versperrt oder eingeklemmt ist. - Seite 32 Error 10: Säubern oder ersetzen Sie den Der Filter könnte blockiert sein. Reinigen Filter. Sie den Filter. Bleibt der Error bestehen, ersetzen Sie den Filter. Error 11: Prüfen Sie ob sich starke Die Einheit wurde zu nah an einer virtuellen magnetische Felder in der Umgebung Wand aktiviert.
-
Seite 33: Häufige Fragen
Häufige Fragen Problemart / Frage Lösung Das Gerät lässt sich nicht einschalten. Der Ladezustand des Akkus ist zu gering. Lassen Sie das Gerät einige Zeit laden, bevor Sie es erneut versuchen einzuschalten. Das Gerät lässt sich nicht laden. Die Ladestation liefert keinen Strom. Überprüfen Sie, ob beide Enden des Ladekabels der Ladestation richtig eingesteckt sind. - Seite 34 Leistungsausfallliste des Staubsaugroboters Leistungsausfallliste des Staubsaugroboters Name Leistungsausfall Funktionsfehler in der Bedienungsanleitung gelistet Haupteinheit Lässt sich nicht einschalten. Hauptbürste / Seitenbürste funktionsunfähig Ladestation Lädt den Saugroboter nicht auf Stromkabel Versorgt die Ladestation nicht mit Strom Irrtümer und Änderungen sind vorbehalten.
