Bestimmungsgemäße Verwendung
Die Rohrantriebe der Typen RPD15F und RPD25F sind ausschließlich für den Betrieb von Rollladen- und Sonnenschutzanlagen
bestimmt. Sie dienen zum Öffnen und Schliessen dieser Anlagen und ersetzen somit die Person, die die Anlage bedient. Rohrantriebe
dürfen daher nur in einwandfrei funktionierende Rollladen- und Sonnenschutzanlagen installiert werden. Schwergängige Anlagen
müssen Instand gesetzt und schadhafte Teile ausgetauscht werden. Nur so kann der sichere Betrieb der Anlagen gewährleistet und
Beschädigungen bei zeitgesteuerten Öffnungs- und Schliessvorgängen vermieden werden. Eine andere oder eine darüber hinausgehende
Benutzung gilt nicht als bestimmungsgemäß. Werden die Steuerungen und Antriebe für andere als die oben genannten Einsätze verwendet oder
werden Veränderungen an den Geräten vorgenommen, die die Sicherheit der Anlage beeinflussen, so haftet der Hersteller oder Anbieter nicht für
entstandene Personen- oder Sachschäden sowie Folgeschäden. Für den Betrieb der Anlage oder Instandsetzung sind die Angaben der
Betriebsanleitung zu beachten. Bei unsachgemäßem Handeln haftet der Hersteller oder Anbieter nicht für entstandene Personen- oder
Sachschäden sowie Folgeschäden. Nach der Norm EN 60 335-2-97:2000 ist die Netzanschlussleitung der Antriebe innenliegend zu verlegen.
Nach DIN18073 muß der Rollladendeckel leicht zugänglich und abnehmbar sein.

BATTERIEENTSORGUNG

Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe
gebrauchter Batterien und Akkus gesetzlich verpflichtet. Sie können die Batterien nach Gebrauch in
unmittelbarer Nähe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zurückgeben.
Batterien und Akkus sind mit einer durchgekreuzten Mülltonne sowie dem chemischen Symbol des
Schadstoffes bezeichnet, nämlich "Cd" für Cadmium, "Hg" für Quecksilber und "Pb" für Blei.
Leistungsmerkmale
Modell Durch- Dreh-
messer moment
(mm) (Nm)
RPD15F 45 15
RPD25F 45 25
Max. Fläche (Fläche = Länge x Breite)
RPD15F RPD25F
7,5m 2 10m
PVC
2 8,0m
ALU 6,0m
4,2m
HOLZ 3,0m 2
MARKISE 11,5m

EINBAUREIHENFOLGE UND ABLAUF DER INSTALLATIONSSCHRITTE

1. Antrieb einbauen (Installation)
2. Antrieb verkabeln und anschließen (Motoranschluss)
3. Endpositionen des Rollladen einstellen (Die Fernbedienung ist bereits programmiert).
HINWEIS: Sollte die AUF / AB Taste verkehrt herum als AB / AUF Taste funktionieren: Erst später unter Punkt 5 ändern!
4. Rollladenpanzer (Lamellen) einhängen und Installation fertig stellen.
5. Funktionsweise der Fernbedienung. (Drehrichtung (AUF / AB) an der Fernbedienung ändern und neue Fernbedienungen einlernen.)
1. INSTALLATION
Leerrohr unter Beachtung der örtlichen Bau- und Elektrovorschriften bis zur Abzweigdose für die elektrische Anschlußleitung vorsehen oder installieren.
ANTRIEB IST VORMONTIERT. BESCHREIBUNG DIENT DER KONTROLLE!

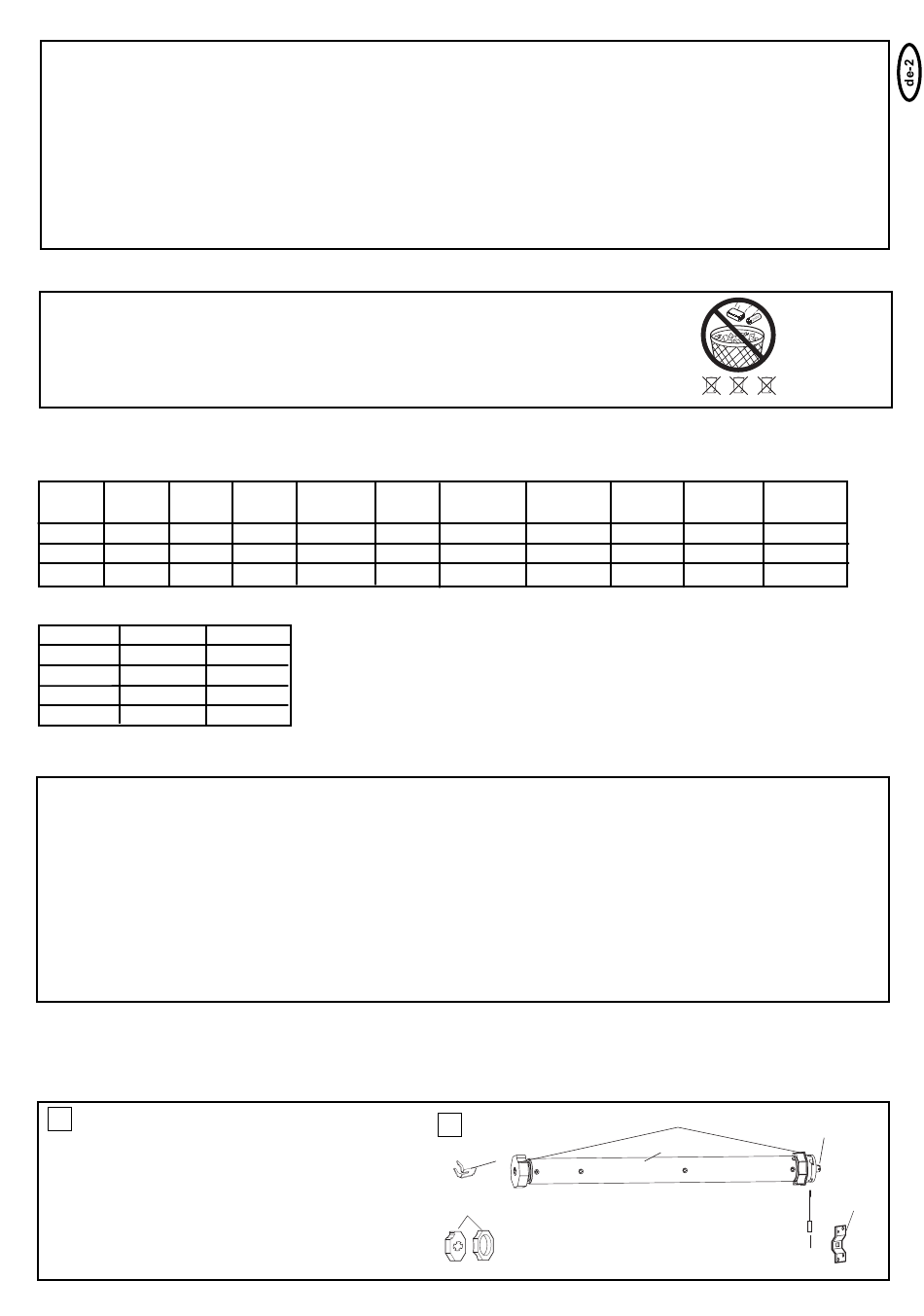

A Verpackungsinhalt
1. Motor (1)
2. • Einstellstift (2)
• Mitnehmersicherung (3)
• Anschlusszapfen (4)
• Wellenadapter (5)
• Wandlager (6)
3. Montageanleitung
Drehzahl Spannung Frequenz
(U/min.) (V) (Hz)
15 230 50
15 230 50
2
2
2
2
Strom- Motor-
Verbrauch
aufnahme leistung
(A) (W) (W)
1,4
0,60 133
1,4
0,89 191
A
A
CRX101 - CRX501
3
5
Pb Cd Hg
StandBy Einschalt- Endschalter
dauer Bereich
(min) (U)
4 25
4 25
5
1
4
6
2
