Ausstattung; Funktionsumfang - Move Si-Ga Anwenderhandbuch

MOVE-CabinetIO-02a

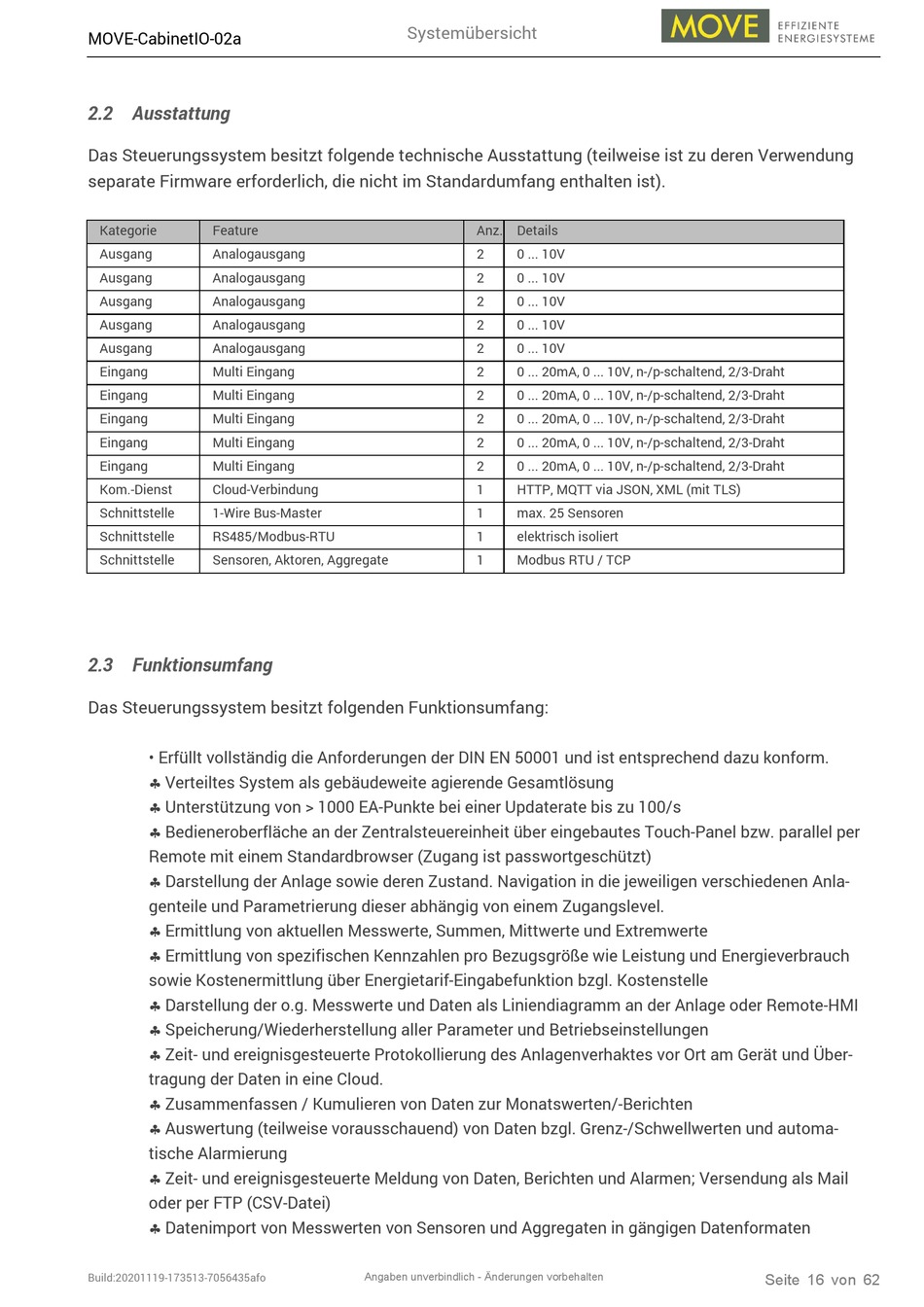

2.2 Ausstattung

Das Steuerungssystem besitzt folgende technische Ausstattung (teilweise ist zu deren Verwendung
separate Firmware erforderlich, die nicht im Standardumfang enthalten ist).
Kategorie Feature
Ausgang Analogausgang
Ausgang Analogausgang
Ausgang Analogausgang
Ausgang Analogausgang
Ausgang Analogausgang
Eingang Multi Eingang
Eingang Multi Eingang
Eingang Multi Eingang
Eingang Multi Eingang
Eingang Multi Eingang
Kom.-Dienst Cloud-Verbindung
Schnittstelle 1-Wire Bus-Master
Schnittstelle RS485/Modbus-RTU
Schnittstelle Sensoren, Aktoren, Aggregate

2.3 Funktionsumfang

Das Steuerungssystem besitzt folgenden Funktionsumfang:
• Erfüllt vollständig die Anforderungen der DIN EN 50001 und ist entsprechend dazu konform.
 Verteiltes System als gebäudeweite agierende Gesamtlösung
 Unterstützung von > 1000 EA-Punkte bei einer Updaterate bis zu 100/s
 Bedieneroberfläche an der Zentralsteuereinheit über eingebautes Touch-Panel bzw. parallel per
Remote mit einem Standardbrowser (Zugang ist passwortgeschützt)
 Darstellung der Anlage sowie deren Zustand. Navigation in die jeweiligen verschiedenen Anla-
genteile und Parametrierung dieser abhängig von einem Zugangslevel.
 Ermittlung von aktuellen Messwerte, Summen, Mittwerte und Extremwerte
 Ermittlung von spezifischen Kennzahlen pro Bezugsgröße wie Leistung und Energieverbrauch
sowie Kostenermittlung über Energietarif-Eingabefunktion bzgl. Kostenstelle
 Darstellung der o.g. Messwerte und Daten als Liniendiagramm an der Anlage oder Remote-HMI
 Speicherung/Wiederherstellung aller Parameter und Betriebseinstellungen
 Zeit- und ereignisgesteuerte Protokollierung des Anlagenverhaktes vor Ort am Gerät und Über-
tragung der Daten in eine Cloud.
 Zusammenfassen / Kumulieren von Daten zur Monatswerten/-Berichten
 Auswertung (teilweise vorausschauend) von Daten bzgl. Grenz-/Schwellwerten und automa-
tische Alarmierung
 Zeit- und ereignisgesteuerte Meldung von Daten, Berichten und Alarmen; Versendung als Mail
oder per FTP (CSV-Datei)
 Datenimport von Messwerten von Sensoren und Aggregaten in gängigen Datenformaten
Build:20201119-173513-7056435afo
Systemübersicht
Anz. Details
2 0 ... 10V
2 0 ... 10V
2 0 ... 10V
2 0 ... 10V
2 0 ... 10V
2 0 ... 20mA, 0 ... 10V, n-/p-schaltend, 2/3-Draht
2 0 ... 20mA, 0 ... 10V, n-/p-schaltend, 2/3-Draht
2 0 ... 20mA, 0 ... 10V, n-/p-schaltend, 2/3-Draht
2 0 ... 20mA, 0 ... 10V, n-/p-schaltend, 2/3-Draht
2 0 ... 20mA, 0 ... 10V, n-/p-schaltend, 2/3-Draht
1 HTTP, MQTT via JSON, XML (mit TLS)
1 max. 25 Sensoren
1 elektrisch isoliert
1 Modbus RTU / TCP
Angaben unverbindlich - Änderungen vorbehalten
Seite 16 von 62
