Move CabinetHMI-02b Technisches Handbuch

Zentraleinheit für energiesteuerung und -erfassung move data
Inhaltsverzeichnis
MOVE-CabinetHMI-02b
Zentraleinheit für Energiesteuerung und -erfassung
MOVE data
Version 1.00
Technisches Handbuch
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Move CabinetHMI-02b

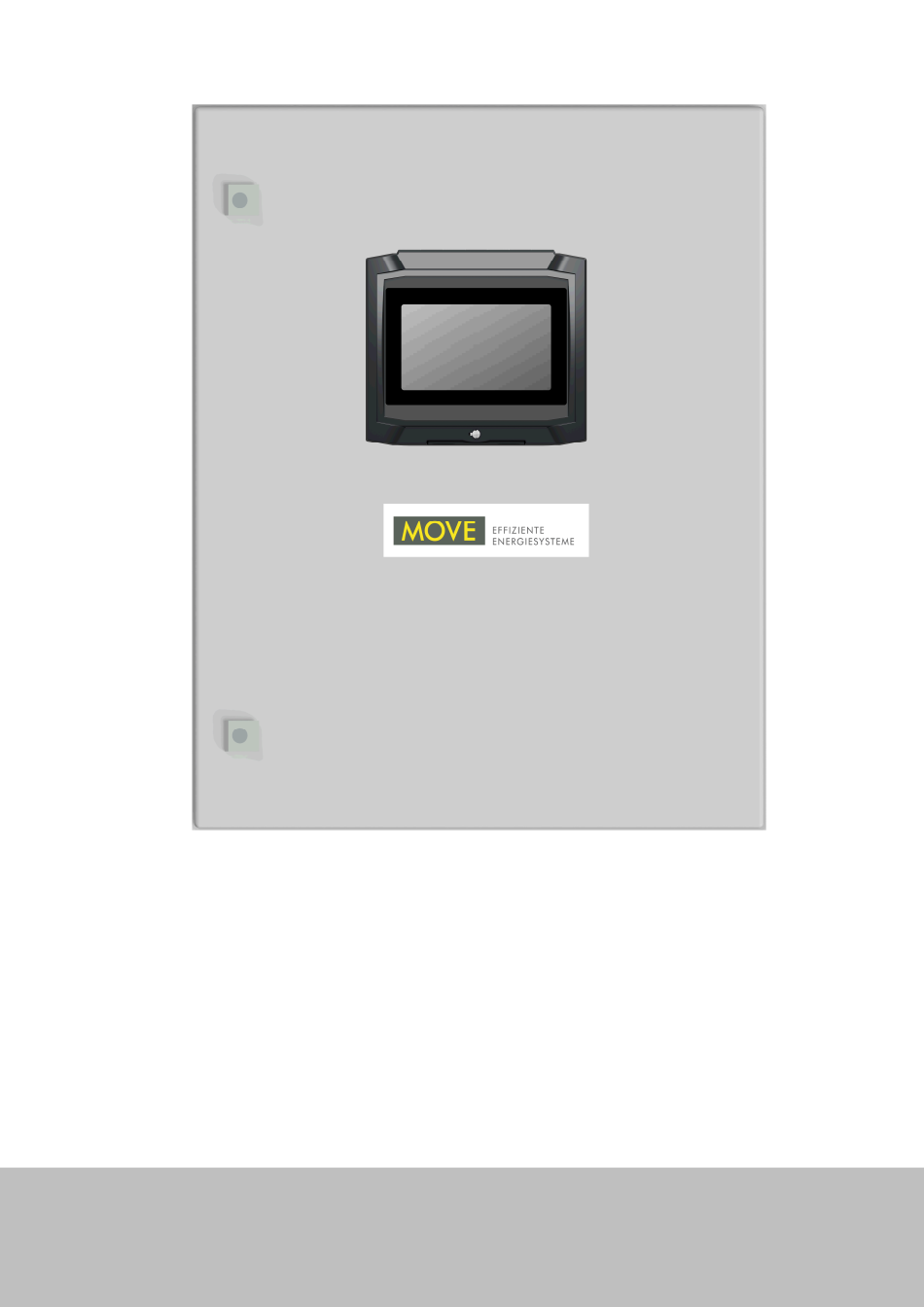

  • Seite 1 MOVE-CabinetHMI-02b Zentraleinheit für Energiesteuerung und -erfassung MOVE data Version 1.00 Technisches Handbuch...
  • Seite 2 Hinweise und Anweisungen MOVE-CabinetHMI-02b Kontakt: Bei Fragen oder Interesse wenden Sie sich bitte an: Fehler! Kein gültiger Dateiname. Dieses Handbuch bezieht sich auf folgenden Steuerungssystemetyp / -version: MOVE-CabinetHMI-02b Systemtyp Zentraleinheit für Energiesteuerung und Systemkategorie -erfassung Produktbereich MOVE data 1.00 Systemversion Build:20211007-181102-9873335NSt Der Hersteller behält sich das Recht auf zukünfige Änderungen ohne besondere Ankündigung vor.
  • Seite 3 Hinweise und Anweisungen MOVE-CabinetHMI-02b Inhalt Hinweise und Anweisungen ......................5 Wichtige Sicherheitsinformationen ....................5 1.1.1 Gefahren im Umgang mit der Anlage ..................5 1.1.2 Verpflichtung des Betreibers ....................5 1.1.3 Verpflichtung des Personals ....................5 1.1.4 Qualifikation des Personals ....................6 1.1.5...
  • Seite 4 Hinweise und Anweisungen MOVE-CabinetHMI-02b 3.4.5 Klemmenbelegung ......................24 Eingangs-/Ausgangsschema ....................27 Wartungselemente ........................28 3.6.1 Sicherungen (F) ........................28 Interne Anzeige- und Konfigurationselemente ................28 3.7.1 Statusanzeigen und Signalgeber (LED, E) ................28 Bedienung ............................31 Navigation und Parametrierung ....................31 4.1.1...
  • Seite 5 Hinweise und Anweisungen MOVE-CabinetHMI-02b 6.5.5 Ansicht des Grundbildes ..................... 63 Historie ............................. 64 Lizenzvereinbarungen ....................... 66 EG-Konformitätserklärung ......................66 HMI-Übersicht ........................... 68 Build:20211007-181102-9873335NSt Angaben unverbindlich - Änderungen vorbehalten Seite 4 von 69...
  • Seite 6: Wichtige Sicherheitsinformationen

    Hinweise und Anweisungen MOVE-CabinetHMI-02b 1 Hinweise und Anweisungen 1.1 Wichtige Sicherheitsinformationen Grundvoraussetzung für den sicherheitsgerechten Umgang und den stö-  rungsfreien Betrieb dieser Anlage ist die Kenntnis der grundlegenden Be- deutung der Sicherheitshinweise und der Sicherheitsvorschriften. Diese Betriebsanleitung enthält wichtige Hinweise zum sicheren Betrieb ...
  • Seite 7: Qualifikation Des Personals

    Hinweise und Anweisungen MOVE-CabinetHMI-02b 1.1.4 Qualifikation des Personals Die Montage und Inbetriebnahme erfordern grundlegende elektrische und verfahrenstechnische Kennt- nisse sowie Kenntnisse der zugehörigen Fachbegriffe. Daher dürfen die Montage und Inbetriebnahme nur von einer Fachkraft oder von einer unterwiesenen Person unter der Leitung und Aufsicht einer Fach- kraft erfolgen.
  • Seite 8: Bei Der Montage

    Hinweise und Anweisungen MOVE-CabinetHMI-02b 1.2.1 Bei der Montage Schalten Sie stets den relevanten Anlagenteil spannungsfrei, bevor  Sie das Gerät montieren bzw. an die Spannungsversorgung an- WARNUNG schließen oder diese unterbrechen. Sichern Sie die Anlage gegen Wiedereinschalten. Schließen Sie das Gerät nur an die Netzspannung an, die auf dem Typenschild angegeben ist.
  • Seite 9: Sicherheitsmaßnahmen Im Normalbetrieb

    Hinweise und Anweisungen MOVE-CabinetHMI-02b sowie die örtlichen Regelungen zur Unfallverhütung und zum Umweltschutz bereitzustel-  len und zu beachten. Alle Sicherheits- und Gefahrenhinweise an der Anlage sowie die Beschriftung der Bedien- und  Steuerelemente sind in lesbarem Zustand zu halten.
  • Seite 10: Gewährleistung Und Haftung

    Hinweise und Anweisungen MOVE-CabinetHMI-02b Anlagenteile, deren Zustand nicht einwandfrei ist, sofort auszutauschen; dafür nur original Er-  satzteile verwenden. Bei fremdbezogenen Teilen ist nicht gewährleistet, dass sie funktions-, beanspruchungs- und si-  cherheitsgerecht konstruiert und gefertigt sind. 1.11 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sowie bei Schäden an der...
  • Seite 11 Hinweise und Anweisungen MOVE-CabinetHMI-02b a. Bei äußerlich erkennbaren Schäden vor Abnahme des Guts. b. Bei äußerlich nicht erkennbaren Schäden unverzüglich nach Entdeckung (nicht weiter auspa- cken), spätestens jedoch innerhalb folgender Fristen: I. Post, 24 Stunden II. Spediteur, 6 Tage nach Abnahme III.
  • Seite 12: Systemübersicht

    Systemübersicht MOVE-CabinetHMI-02b 2 Systemübersicht Das vorliehend GLT-System dient der Erfassung, Visualisierung und Steuerung der technischen Vorgänge der Energietechnik. Sie sammelt die Daten der Regler oder Unterstationen Gebäude über Feldbus (Feldebene) und bildet die Daten in einer dem Nutzer verständlichen Art und Weise graphisch ab.
  • Seite 13: Anlagen- Und Systemumfang

    Systemübersicht MOVE-CabinetHMI-02b 2.1 Anlagen- und Systemumfang Im Folgenden ist der einbezogene System und Anlagenumfang dargestellt: Build:20211007-181102-9873335NSt Angaben unverbindlich - Änderungen vorbehalten Seite 12 von 69...
  • Seite 14: Ausstattung

    Systemübersicht MOVE-CabinetHMI-02b 2.2 Ausstattung Das Steuerungssystem besitzt folgende technische Ausstattung (teilweise ist zu deren Verwendung se- parate Firmware erforderlich, die nicht im Standardumfang enthalten ist). Kategorie Feature Anz. Details Steuerrechner Prozessor 32Bit, 1GHz, Cortex-A8 4GB-Flash, 512MB-RAM, 32kB-EEPROM Steuerrechner Prozessor 32Bit, 80 MHz...
  • Seite 15 Systemübersicht MOVE-CabinetHMI-02b Versorgung Netzteil 230Vac/24Vdc, 100W 2.3 Funktionsumfang Das Steuerungssystem besitzt folgenden Funktionsumfang: • Energiemanagement – Parameteroptimierung und Energieeinsparung Für die langfristige Beobachtung der Anlagenfahrweise bietet eine GLT eine Anbindung an eine Datenbank mit einer Langzeitarchivierung der Daten an. Mit Visualisierung können Lastgänge oder Temperaturverläufe analysiert werden. Diese Darstellung in der GLT gibt überhaupt erst die Möglichkeit, technische Anlagen und regelungstechnische...
  • Seite 16 Eingreifen, wohingegen die höchste Priorität, welche sofortiges Eingreifen erfordert (wie z. B. die Störung eines FU, Druckhaltung Wärme- und Stromproduktion) an Sie, Ihren Techniker oder MOVE automatisch weitergegeben werden. Die klassische Aufgabe der Betriebsführung ist die Reaktion auf Störmeldungen und die Einleitung von Störbehebung, Reparatur und Wiederherstellung der Funktion.
  • Seite 17: Vorbereiten Der Montage

    Installation MOVE-CabinetHMI-02b 3 Installation 3.1 Vorbereiten der Montage  Ziehen Sie bitte zur Aufstellung und Montage die vorhandenen Pläne und HINWEIS Zeichnungen aus dem Kapitel 5 „Technische Daten“ hinzu. Wir empfehlen die Verschaltung einer Störmeldung des Gerätes auf die Leitwarte. Falls Störungungen über längere Zeit ignoriert oder nicht zur WARNUNG Kenntnis genommen werden, kann dieses zu schweren Anlagenschäden...
  • Seite 18 Installation MOVE-CabinetHMI-02b Gefahr der Beschädigung oder Betriebsstörung durch elektromagnetische Felder! Wenn das Steuerungssystem oder die Verbindungsleitungen parallel zu Netzleitungen oder in der Nähe von starken elektromagnetischen Feldern montieren ist, kann das Gerät gestört oder beschädigt werden. Es ist unbedingt darauf zu achten, dass die Mess- und Steuerleitungen möglichst weit entfernt ...
  • Seite 19: Durchführung Der Montage

    Installation MOVE-CabinetHMI-02b 3.2 Durchführung der Montage Die, in 5.1.1 Gehäuse definierte, Schutzart ist nur gewährleistet, wenn fol- WARNUNG gende Bedingungen erfüllt sind: - der Gehäuse Deckel ist geschlossen - die Klemmenraumabdeckung ist geschlossen (falls vorhanden) - alle verfügbaren Kabelverschraubungen sind mit einem Kabel belegt oder...
  • Seite 20: Verkabelung

    Installation MOVE-CabinetHMI-02b 3.3 Verkabelung Verletzungsgefahr durch Montage unter Spannung! Wenn Sie die Spannungsversorgung vor Montagebeginn nicht abschalten, GEFAHR können Sie sich verletzen, das Produkt zerstören oder Anlagenteile be- schädigen. Vor Arbeiten an der elektrischen Einrichtung und vor dem Beginn von Umrüstungen, Wartung, Instand- haltung und ähnlichen Arbeiten ist zu beachten:...
  • Seite 21 Installation MOVE-CabinetHMI-02b Build:20211007-181102-9873335NSt Angaben unverbindlich - Änderungen vorbehalten Seite 20 von 69...
  • Seite 22: Komponenten Innen - Gehäusefrontdeckel

    Installation MOVE-CabinetHMI-02b 3.4.1 Komponenten innen – Gehäusefrontdeckel Hinweis: Abbildung beispielhaft. Es sind lediglich die orangefarben beschrifteten Komponenten bestückt/ausgeführt. Build:20211007-181102-9873335NSt Alle Angaben unverbindlich. Änderungen vorbehalten. Seite 21 von 69...
  • Seite 23: Komponenten Innen - Gehäuseboden

    Installation MOVE-CabinetHMI-02b 3.4.2 Komponenten innen – Gehäuseboden Hinweis: Abbildung beispielhaft. Es sind lediglich die orangefarben beschrifteten Komponenten bestückt/ausgeführt. Build:20211007-181102-9873335NSt Alle Angaben unverbindlich. Änderungen vorbehalten. Seite 22 von 69...
  • Seite 24: Anschlüsse / Steckverbinder (X) - Übersicht

    Installation MOVE-CabinetHMI-02b 3.4.3 Anschlüsse / Steckverbinder (X) – Übersicht Im Folgenden sind die, für den Betreiber relevanten Anschlüsse und Steckverbinder und deren Spezifika- tion aufgelistet. Die Lage des jeweiligen Verbinders ist über die ID (linke Spalte) in den vorherigen Dar- stellungen dokumentiert.
  • Seite 25: Klemmenbelegung

    Installation MOVE-CabinetHMI-02b eB07.TB01 Zugfederklemme WAGO250 2,5mm bis 0,5mm² bzw. Signalspannung 0,8mm eB08.TB01 Zugfederklemme WAGO250 2,5mm bis 0,5mm² bzw. Signalspannung 0,8mm eB09.TB01 Zugfederklemme WAGO250 2,5mm bis 0,5mm² bzw. Signalspannung 0,8mm eB10.TB01 Zugfederklemme WAGO250 2,5mm bis 0,5mm² bzw. Signalspannung 0,8mm eB11.TB01 Zugfederklemme...
  • Seite 26 Installation MOVE-CabinetHMI-02b eB01.TB01 Sensorversorgung +24V Multi Eingang 2 eB01.TB01 MultiInput Multi Eingang 2 eB01.TB01 Masse Multi Eingang 2 eB01.TB01 Spannungsausgang Analogausgang 1 eB01.TB01 Masse Analogausgang 1 eB01.TB01 Spannungsausgang Analogausgang 2 eB01.TB01 Masse Analogausgang 2 eB02.TB01 Sensorversorgung +24V Multi Eingang 1 eB02.TB01...
  • Seite 27 Installation MOVE-CabinetHMI-02b eB07.TB01 Spannungsausgang Analogausgang 1 eB07.TB01 Masse Analogausgang 1 eB07.TB01 Spannungsausgang Analogausgang 2 eB07.TB01 Masse Analogausgang 2 eB08.TB01 Sensorversorgung +24V Multi Eingang 1 eB08.TB01 MultiInput Multi Eingang 1 eB08.TB01 Masse Multi Eingang 1 eB08.TB01 Sensorversorgung +24V Multi Eingang 2 eB08.TB01...
  • Seite 28 Installation MOVE-CabinetHMI-02b 3.5 Eingangs-/Ausgangsschema Im Folgenden ist das Anschlussschema des Steuerungssystems dargestellt. Um Überlappungen zu vermeiden sind teilweise Komponenten auseinandergezogen sowie Anschlussleitungen unterbrochen und gestrichelt dargestellt (vertikal versetzt fortgeführt). Build:20211007-181102-9873335NSt Angaben unverbindlich. Änderungen vorbehalten. Seite 27 von 69...
  • Seite 29: Interne Anzeige- Und Konfigurationselemente

    Installation MOVE-CabinetHMI-02b 3.6 Wartungselemente Folgende Komponenten sind zu warten bzw. im Störungsfall zu ersetzen. 3.6.1 Sicherungen (F) Das Steuerungssystem besitzt folgende interne Sicherungen zum Schutz des Gerätes sowie (teilweise) dessen angeschlossene Sensoren/Aktoren: Bem.-strom Charakteristik Verwendung F1.F01 Sicherungsautomat Hauptsicherung 3.7 Interne Anzeige- und Konfigurationselemente In Folgenden ist Konfiguration der Hardware über Steckbrücken (Jumper) beschrieben.
  • Seite 30 Installation MOVE-CabinetHMI-02b is established, but no data is sent (timeout). eB01.LED01 SMD-LED grün Statusanzeige von Multi Eingang 1 eB01.LED02 SMD-LED grün Statusanzeige von Multi Eingang 2 eB01.LED03 SMD-LED grün Statusanzeige von Analogausgang 1 eB01.LED04 SMD-LED grün Statusanzeige von Analogausgang 2 eB01.StateLED...
  • Seite 31 Installation MOVE-CabinetHMI-02b eB08.LED01 SMD-LED grün Statusanzeige von Multi Eingang 1 eB08.LED02 SMD-LED grün Statusanzeige von Multi Eingang 2 eB08.LED03 SMD-LED grün Statusanzeige von Analogausgang 1 eB08.LED04 SMD-LED grün Statusanzeige von Analogausgang 2 eB08.StateLED SMD-LED gelb Kommunikationsstatus eB08 eB09.LED01 SMD-LED grün...
  • Seite 32: Bedienung

    Bedienung MOVE-CabinetHMI-02b 4 Bedienung Die im Folgenden dargestellten Masken-/Bildschirminhalte sind als exmp-  larisch zu verstehen und dienen lediglich zur Erklärung der prinzipiellen HINWEIS Bedienmöglichkeiten. 4.1 Navigation und Parametrierung 4.1.1 Allgemeines Die Parametrierung des Steuerungssystems erfolgt über die Bedienelemente bzw. über die, in einem ggf.
  • Seite 33: Technische Daten

    Technische Daten MOVE-CabinetHMI-02b 5 Technische Daten 5.1 Kenndaten Im Folgenden sind die die Systemeigenschaften zusammenhängend beschriebenen. Jeder Ein-/Ausgang hat dabei eine eindeutige Bezeichnung, auf die in diesem Dokument mehrfach referenziert wrd. Falls ein physikalischer Ein-/Ausgang auf mehrere Arten verwendet werden kann, erscheint die Bezeich- nung ggf.
  • Seite 34: Digitale Eingänge

    Technische Daten MOVE-CabinetHMI-02b Frequenz 50 ... 60Hz Anmerkung externe Absicherung: max. 10A 5.1.4 Versorgungen (nach extern bereitstellend) Das Steuerungssystem stellt folgende elektrische Versorgungen bereit (z.B. zur Sen- sor-/Aktorversorgung): Beschreibung Versorgungsbereitstellung 24V DC Spannung 24V DC max. Strom 4.2A DC max. Leistung...
  • Seite 35 Technische Daten MOVE-CabinetHMI-02b Bauteil Anmerkung Bezeichnung Multi Eingang 1 Eingang für ext. pot.-freier Kontakt, NPN-schaltend gegen Masse 0-Bereich < 5,1V 1-Bereich > 5,6V Eingangsstrom ca. 6mA Bauteil Anmerkung Bezeichnung Multi Eingang 1 Eingang für ext. pot.-freier Kontakt, NPN-schaltend gegen Masse 0-Bereich <...
  • Seite 36 Technische Daten MOVE-CabinetHMI-02b Signaleingang für ext. 24V 0-Bereich < 5,1V 1-Bereich > 5,6V Eingangsstrom > 1mA @24V Bauteil Anmerkung dauerhaft 24V fest Bezeichnung Multi Eingang 1 Signaleingang für ext. 24V 0-Bereich < 5,1V 1-Bereich > 5,6V Eingangsstrom > 1mA @24V...
  • Seite 37 Technische Daten MOVE-CabinetHMI-02b Bauteil Anmerkung dauerhaft 24V fest Bezeichnung Multi Eingang 1 Signaleingang für ext. 24V 0-Bereich < 5,1V 1-Bereich > 5,6V Eingangsstrom > 1mA @24V Bauteil Anmerkung dauerhaft 24V fest Bezeichnung Multi Eingang 2 Eingang für ext. pot.-freier Kontakt, NPN-schaltend gegen Masse 0-Bereich <...
  • Seite 38 Technische Daten MOVE-CabinetHMI-02b Eingang für ext. pot.-freier Kontakt, NPN-schaltend gegen Masse 0-Bereich < 5,1V 1-Bereich > 5,6V Eingangsstrom ca. 6mA Bauteil Anmerkung Bezeichnung Multi Eingang 2 Eingang für ext. pot.-freier Kontakt, NPN-schaltend gegen Masse 0-Bereich < 5,1V 1-Bereich > 5,6V Eingangsstrom ca.
  • Seite 39 Technische Daten MOVE-CabinetHMI-02b Bauteil Anmerkung dauerhaft 24V fest Bezeichnung Multi Eingang 2 Signaleingang für ext. 24V 0-Bereich < 5,1V 1-Bereich > 5,6V Eingangsstrom > 1mA @24V Bauteil Anmerkung dauerhaft 24V fest Bezeichnung Multi Eingang 2 Signaleingang für ext. 24V 0-Bereich <...
  • Seite 40: Analoge Eingänge

    Technische Daten MOVE-CabinetHMI-02b 5.1.6 Analoge Eingänge Das Steuerungssystem verfügt über folgende analoge Eingänge / Messeingänge: Bezeichnung Multi Eingang 1 Spannungseingang Bereich 0 ... 10V Eingangs-/Bürdenwiderstand >50k Auflösung 10 Bit Genauigkeit 0.5% Linearität 0.2% Filterung 10 Hz Linearisierung Modell / Serie...
  • Seite 41 Technische Daten MOVE-CabinetHMI-02b Bezeichnung Multi Eingang 1 Spannungseingang Bereich 0 ... 10V Eingangs-/Bürdenwiderstand >50k Auflösung 10 Bit Genauigkeit 0.5% Linearität 0.2% Filterung 10 Hz Linearisierung Modell / Serie Anmerkung dauerhaft 24V fest Bezeichnung Multi Eingang 1 Spannungseingang Bereich 0 ... 10V Eingangs-/Bürdenwiderstand...
  • Seite 42 Technische Daten MOVE-CabinetHMI-02b Auflösung 10 Bit Genauigkeit 0.5% Linearität 0.2% Filterung 10 Hz Linearisierung Modell / Serie Anmerkung dauerhaft 24V fest Bezeichnung Multi Eingang 1 Stromeingang Bereich 0 ... 20mA, 2/3-Draht Eingangs-/Bürdenwiderstand 175 Ohm Auflösung 10 Bit Genauigkeit 0,5% Linearität...
  • Seite 43 Technische Daten MOVE-CabinetHMI-02b Linearisierung Modell / Serie Anmerkung Stromfest bis dauerhaft 25mA @ U < 5,0V Bezeichnung Multi Eingang 1 Stromeingang Bereich 0 ... 20mA, 2/3-Draht Eingangs-/Bürdenwiderstand 175 Ohm Auflösung 10 Bit Genauigkeit 0,5% Linearität 0,2% Filterung 400 Hz Linearisierung...
  • Seite 44 Technische Daten MOVE-CabinetHMI-02b Bezeichnung Multi Eingang 1 Stromeingang Bereich 0 ... 20mA, 2/3-Draht Eingangs-/Bürdenwiderstand 175 Ohm Auflösung 10 Bit Genauigkeit 0,5% Linearität 0,2% Filterung 400 Hz Linearisierung Modell / Serie Anmerkung Stromfest bis dauerhaft 25mA @ U < 5,0V Bezeichnung...
  • Seite 45 Technische Daten MOVE-CabinetHMI-02b Auflösung 10 Bit Genauigkeit 0.5% Linearität 0.2% Filterung 10 Hz Linearisierung Modell / Serie Anmerkung dauerhaft 24V fest Bezeichnung Multi Eingang 2 Spannungseingang Bereich 0 ... 10V Eingangs-/Bürdenwiderstand >50k Auflösung 10 Bit Genauigkeit 0.5% Linearität 0.2% Filterung...
  • Seite 46: Analoge Ausgänge

    Technische Daten MOVE-CabinetHMI-02b Linearisierung Modell / Serie Anmerkung dauerhaft 24V fest Bezeichnung Multi Eingang 2 Spannungseingang Bereich 0 ... 10V Eingangs-/Bürdenwiderstand >50k Auflösung 10 Bit Genauigkeit 0.5% Linearität 0.2% Filterung 10 Hz Linearisierung Modell / Serie Anmerkung dauerhaft 24V fest 5.1.7 Analoge Ausgänge...
  • Seite 47 Technische Daten MOVE-CabinetHMI-02b max. Spannung max. Strom Filterung Bauteil Anmerkung Bezeichnung Analogausgang 1 Spannungsausgang, 2/3-Draht Bereich 0 ... 10V max. Spannung max. Strom Filterung Bauteil Anmerkung Bezeichnung Analogausgang 1 Spannungsausgang, 2/3-Draht Bereich 0 ... 10V max. Spannung max. Strom Filterung...
  • Seite 48 Technische Daten MOVE-CabinetHMI-02b Spannungsausgang, 2/3-Draht Bereich 0 ... 10V max. Spannung max. Strom Filterung Bauteil Anmerkung Bezeichnung Analogausgang 2 Spannungsausgang, 2/3-Draht Bereich 0 ... 10V max. Spannung max. Strom Filterung Bauteil Anmerkung Bezeichnung Analogausgang 2 Spannungsausgang, 2/3-Draht Bereich 0 ... 10V max.
  • Seite 49 Technische Daten MOVE-CabinetHMI-02b Bezeichnung Analogausgang 2 Spannungsausgang, 2/3-Draht Bereich 0 ... 10V max. Spannung max. Strom Filterung Bauteil Anmerkung Bezeichnung Analogausgang 2 Spannungsausgang, 2/3-Draht Bereich 0 ... 10V max. Spannung max. Strom Filterung Bauteil Anmerkung Bezeichnung Analogausgang 2 Spannungsausgang, 2/3-Draht Bereich 0 ...
  • Seite 50 Technische Daten MOVE-CabinetHMI-02b Filterung hardware, 1ter Ordnung, Grenzfreq. ca. 1,5kHz Bauteil Anmerkung dauerhaft 24V fest Bezeichnung Multi Eingang 1 Impuls-/Schalteingang, 2/3 Draht Schaltschwelle 5,1 / 5,6V Eingngsschaltung n-schaltend Auslösung steigende Flanke Torzeit (Frequ.Modus) 10ms ... 65s Auflösung (Per.Modus) 1 ... 50ms Filterung hardware, 1ter Ordnung, Grenzfreq.
  • Seite 51 Technische Daten MOVE-CabinetHMI-02b Auslösung steigende Flanke Torzeit (Frequ.Modus) 10ms ... 65s Auflösung (Per.Modus) 1 ... 50ms Filterung hardware, 1ter Ordnung, Grenzfreq. ca. 1,5kHz Bauteil Anmerkung dauerhaft 24V fest Bezeichnung Multi Eingang 1 Impuls-/Schalteingang, 2/3 Draht Schaltschwelle 5,1 / 5,6V Eingngsschaltung n-schaltend Auslösung...
  • Seite 52 Technische Daten MOVE-CabinetHMI-02b Impuls-/Schalteingang, 2/3 Draht Schaltschwelle 5,1 / 5,6V Eingngsschaltung n-schaltend Auslösung steigende Flanke Torzeit (Frequ.Modus) 10ms ... 65s Auflösung (Per.Modus) 1 ... 50ms Filterung hardware, 1ter Ordnung, Grenzfreq. ca. 1,5kHz Bauteil Anmerkung dauerhaft 24V fest Bezeichnung Multi Eingang 2...
  • Seite 53 Technische Daten MOVE-CabinetHMI-02b Anmerkung dauerhaft 24V fest Bezeichnung Multi Eingang 2 Impuls-/Schalteingang, 2/3 Draht Schaltschwelle 5,1 / 5,6V Eingngsschaltung n-schaltend Auslösung steigende Flanke Torzeit (Frequ.Modus) 10ms ... 65s Auflösung (Per.Modus) 1 ... 50ms Filterung hardware, 1ter Ordnung, Grenzfreq. ca. 1,5kHz...
  • Seite 54: Umgebungsbedingungen

    Technische Daten MOVE-CabinetHMI-02b 5.1.11 Umgebungsbedingungen Das Steuerungssystem arbeitet unter folgenden Umgebungsbedingungen bzw. benötigt diese für einen korrekten Betrieb: Bedingung Min. Max. Anmerkung Arbeitstemp.-Bereich 0°C 40°C Einsatzort 0m ü. NHN 2000m ü. NHN Lagertemp.-Bereich -10°C 50°C rel. Luftfeuchte nicht kondensierend 5.2 Normen Das Steuerungssystem erfüllt folgende Normen/Vorgaben/Qualifikationen:...
  • Seite 55: Ansichten Und Maßzeichnungen

    Technische Daten MOVE-CabinetHMI-02b 5.3 Ansichten und Maßzeichnungen 5.3.1 Außenansicht Build:20211007-181102-9873335NSt Angaben unverbindlich. Änderungen vorbehalten. Seite 54 von 69...
  • Seite 56: Innenansicht - Gehäuseboden

    Technische Daten MOVE-CabinetHMI-02b 5.3.2 Innenansicht - Gehäuseboden Build:20211007-181102-9873335NSt Angaben unverbindlich. Änderungen vorbehalten. Seite 55 von 69...
  • Seite 57: Gehäusebohrbild

    Technische Daten MOVE-CabinetHMI-02b 5.3.3 Gehäusebohrbild Zur Montage bitte folgendes Bohrbild verwenden (Maße siehe Punktmarkierung unten) Build:20211007-181102-9873335NSt Angaben unverbindlich. Änderungen vorbehalten. Seite 56 von 69...
  • Seite 58: Übersicht Der Einstellbaren Parameter

    Anhang MOVE-CabinetHMI-02b Anhang 6.1 Übersicht der einstellbaren Parameter Folgende Parameter können über die Gerätemenüs oder eine verbundene PC-Visualisierungs-Software (s. 6.5) geändert werden. 6.1.1.1 Parameter Automatische Sommer-/Winterzeitumschaltung Standardwert: »Sommerzeit Umsch. (Sel.) Build:20211007-181102-9873335NSt Angaben unverbindlich. Änderungen vorbehalten. Seite 57 von 69...
  • Seite 59: Anhang

    Anhang MOVE-CabinetHMI-02b 6.2 Instandhaltung und Wartung 6.2.1 Pflegehinweise Die Oberfläche des Geräts ist unbehandelt. Vermeiden Sie daher eine Verschmutzung mit Öl oder Fett. Sollte das Gehäuse dennoch verschmutzt sein, reinigen Sie die Oberfläche mit einem handelsüblichen Kunststoffreiniger (niemals andere Lösungsmittel verwenden).
  • Seite 60 Anhang MOVE-CabinetHMI-02b 6.3 Komponentenliste Das Steuerungssystem ist aus den folgenden Komponeten in der angegebenen Stückzahl (siehe Anz.) zusammengesetzt. Bezeichnung Artikelnummer Anz. Art / Verwendung Verwendungshinweis Kurztext MOVE-CabinetHMI-02b Zentraleinheit für Energiesteuerung und -erfassung CFB-BRAIN8-B200-02 VIM0-0235-98 .HW.Base.CPU1 CPU-Einheit Montage in Schrankfront industrial powerful CPU-base-board based on Cortex-A8-Sitara...
  • Seite 61 Anhang MOVE-CabinetHMI-02b - analog Input 0..20mA (1 channel) 2x Analog-Outputs, both outputs 0..10V CAE_G-2Mi2Ao-01 VIM0-0194-98 . .HW.eB04 E/A-Brick Montage auf Trägerplatte/-gehäuse I/O Brick_General-Purpose: 2x Multi-Input, each as: - digital Input ... OR - pulse Input (selectable pullup) ... OR - analog Input 0..10V ... OR - analog Input 0..20mA (1 channel)
  • Seite 62 Anhang MOVE-CabinetHMI-02b CAH_RCa44 D12G0-0144-98 HW.Base.H2.RCa1 DIN-Schienen-Gehäuse Montage auf DIN-Schiene DIN rail carrier housing, W=45mm CAH_RCa44 D12G0-0144-98 HW.Base.H2.RCa1 DIN-Schienen-Gehäuse Montage auf DIN-Schiene DIN rail carrier housing, W=45mm CAH_RCa44 D12G0-0144-98 HW.Base.H2.RCa1 DIN-Schienen-Gehäuse Montage auf DIN-Schiene DIN rail carrier housing, W=45mm CAH_RCa44 D12G0-0144-98 HW.Base.H2.RCa1...
  • Seite 63: Pc-Software

    Anhang MOVE-CabinetHMI-02b 6.4 Softwareupdate / Funktionstausch (Firmware) Das Gerät kann mit unterschiedlicher Software verschiedene Steuerungs- aufgaben ausführen, die ebenfalls unterschiedliche Verhaltensweisen be- WARNUNG sitzen. Vergewissern Sie sich, dass die korrekte Software aufgespielt wird. Ein Update kann eine bestehende Software verbessern oder dem Steuergeät eine völlig neue Funktion geben.
  • Seite 64: Ansicht Des Grundbildes

    Anhang MOVE-CabinetHMI-02b 6.5.5 Ansicht des Grundbildes Build:20211007-181102-9873335NSt Seite 63 Angaben unverbindlich. Änderungen vorbehalten.
  • Seite 65 Anhang MOVE-CabinetHMI-02b 6.6 Historie Auf der nächsten Seite finden sind alle Änderungen die an dem Gerät vorgenommen wurden tabellarisch Dokumentiert vor. Build:20211007-181102-9873335NSt Angaben unverbindlich. Änderungen vorbehalten.
  • Seite 66 Anhang MOVE-CabinetHMI-02b Entry scope Eintragstyp Status (HW, (Erweiterung, (Entwicklung, Pfad in Datum SWappl, Version Ausführender Grund für die Änderung Gegenstand der Modifikation Auswirkungen für (End-) Kunden Kommentar Verbesserung, Implementierung, Model/Quelle SWapi, Bugfix, Freigabe) Test) Release) xxxx-xx-xx Freigabe 0.99 getestet Build:20211007-181102-9873335NSt Seite 65 Angaben unverbindlich.
  • Seite 67: Lizenzvereinbarungen

    Anhang MOVE-CabinetHMI-02b 6.7 Lizenzvereinbarungen GPL Written Offer Dieses Produkt enthält Open Source-Softwarekomponenten, die unter die Bedingungen Dritter fallen. Urheberrechtshinweise und Lizenzvereinbarungen sind unten enthalten. "WRITTEN OFFER" Falls eine der u.g. GPL-Lizenzen eine Weitergabe von Code vorsieht und eine Kopie des in die- sem Produkt enthaltenen GPL-Quellcodes gewünscht ist, versenden wir diesen auf Anfrage auf...
  • Seite 68: Eg-Konformitätserklärung

    Anhang MOVE-CabinetHMI-02b EG – Konformitätserklärung MOVE-CabinetHMI-02b IMACS GmbH Mess- und Steuerungstechnik Alfred-Nobel-Straße 2 55411 Bingen am Rhein www.imacs.gmbh.de Für das folgend beschriebene Produkt: MOVE-CabinetHMI-02b Zentraleinheit für Energiesteuerung und -erfassung MOVE data wird hiermit bestätigt, dass es mit den Schutzanforderungen übereinstimmt, die in der Richtlinie des Ra- tes zur Angleichung der Rechtsvorschriften der Gemeinschaft gemäß...
  • Seite 69: Hmi-Übersicht

    Anhang MOVE-CabinetHMI-02b 6.9 HMI-Übersicht Auf der nachfolgenden Seite finden Sie die Übersicht aller enthaltener Menü Oberflächen. Build:20211007-181102-9873335NSt Angaben unverbindlich. Änderungen vorbehalten. Seite 68 von 69...
