Procedura di installazione

Installazione del processore
Assicurarsi che il sistema non sia alimentato, quindi inserire il processore nello slot 0 dello
chassis 1746.
IMPORTANTE
Alimentazione del processore
1. Alimentare lo chassis.
2. Controllare i LED dell'alimentatore dello chassis e del processore. Il LED di
alimentazione sull'alimentatore deve essere acceso ed il LED di segnalazione errori sul
processore deve lampeggiare. Vedere la figura a pagina 44 per localizzare i LED
dell'alimentatore e del processore.

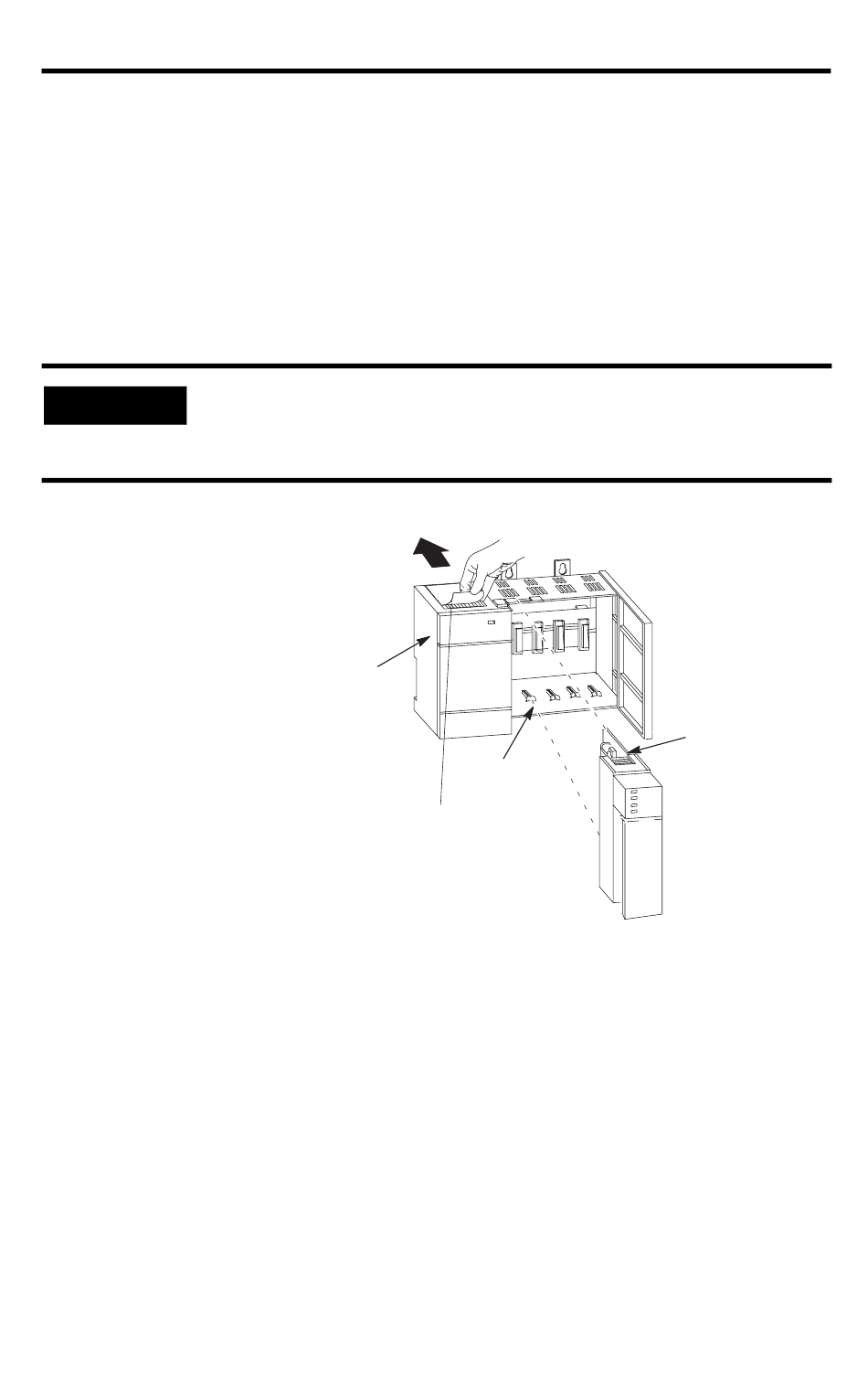

Il processore modulare SLC 500™ deve essere inserito nello slot di
sinistra (slot 0), come illustrato nella seguente figura. Una volta
installato il processore, rimuovere la fascetta protettiva.
Alimentatore
Fascetta protettiva
Guida della
scheda
Pubblicazione 1747-IN009C-MU-P - Dicembre 2002
43
Dispositivo di
sgancio del
processore
