Einbauverfahren

Einbau des Prozessors

Vergewissern Sie sich, dass die Systemspannung ausgeschaltet ist, und schieben Sie den
Prozessor anschließend in Steckplatz 0 des Chassis der Reihe 1746.
WICHTIG

Einschalten der Spannungsversorgung zum Prozessor

1. Das Chassisnetzteil einschalten.
2. Die LED-Anzeigen des Chassisnetzteils und des Prozessors überprüfen. Die
POWER-LED des Netzteils sollte leuchten, und die Fehler-LED des Prozessors
sollte blinken. Die Position der LED-Anzeigen des Netzteils und Prozessors sind in
der Abbildung auf Seite 32 dargestellt.

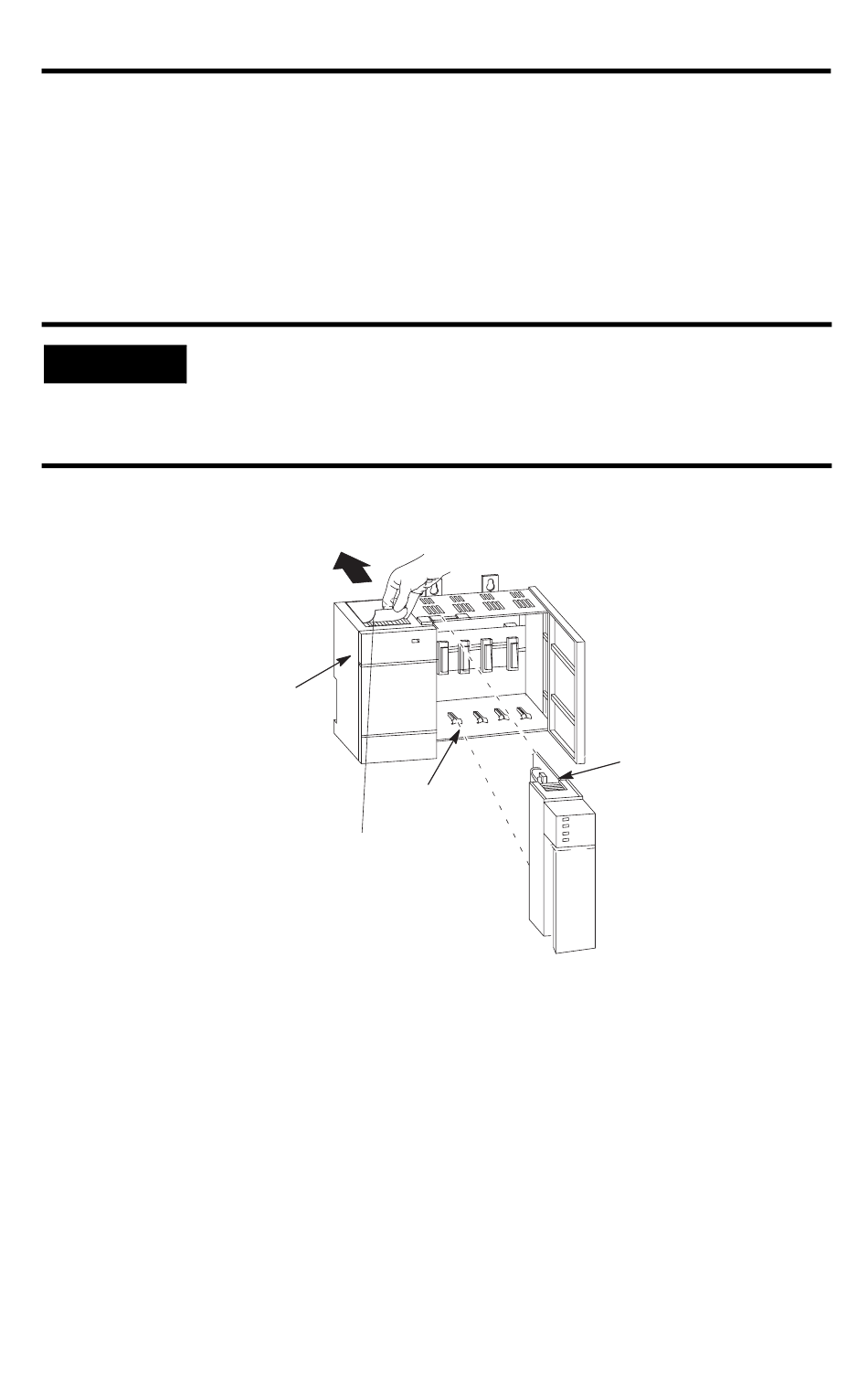

Die modularen Prozessoren der Reihe SLC 500 müssen, wie unten
dargestellt, in den linken Steckplatz (Steckplatz 0) eingeschoben
werden. Außerdem muss nach dem Einbau des Prozessors der
Schutzstreifen entfernt werden.
Netzteil
Modulführung
Schutzstreifen
Publikation 1747-IN009C-MU-P – Dezember 2002
Prozessor-
entriegelungslasche
31
