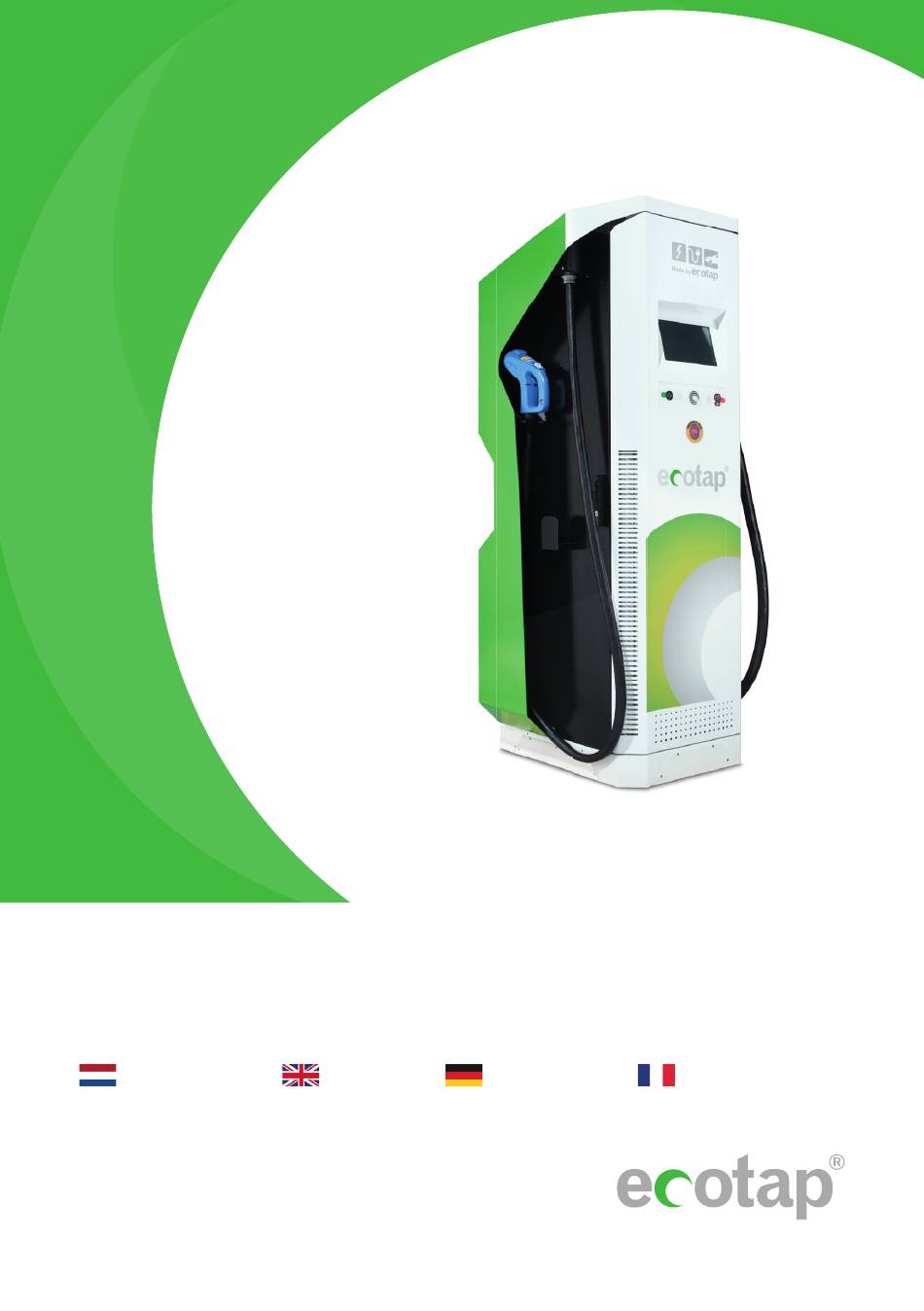

DC 150 Snellader
Handboek |
Manual |
Anleitung |
Manuel
YOU'RE IN CHARGE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ecotap DC 150

Inhaltszusammenfassung für Ecotap DC 150

  • Seite 1 DC 150 Snellader Handboek | Manual | Anleitung | Manuel YOU’RE IN CHARGE...
  • Seite 2 NEDERLANDS...
  • Seite 15 ENGLISH...
  • Seite 28 DEUTSCH...
  • Seite 29 32.1 Öffnen der Tür 32.2 Montage auf dem Fundament 32.3 Kabel einführen und sichern (mit Zugentlastung) 32.4 Load Balancer Wartung Transport und Lagerung Erläuterung zu Störungen Bedienung und Funktionsweise der Ladestation Technische Spezifikationen Kontaktdaten des Lieferanten EU-Konformitätserklärung 29. www.ecotap.nl 08/11/21...

  • Seite 30: Einleitung

    27. EINLEITUNG Zunächst einmal herzlichen Dank dafür, dass Sie sich für die DC Ladestation von Ecotap® entschieden haben. In diesem Bedienerhandbuch wird die DC Ladestation beschrieben. Das Bedienerhandbuch enthält wichtige Informationen für einen korrekte und sichere Installation und den sicheren Gebrauch der Ladestation.

  • Seite 31: Symbole In Diesem Handbuch Und Der Ladestation

    - Hänge mit mehr als 4% Neigung 29.2 Zubehör Folgendes Zubehör ist nicht im Lieferumfang enthalten: - Werkzeug - Fundamentelement - Montagebolzen (M12) - Schnellbeton 29.3 Sicherheitsvorrichtungen - Abschließbar durch Euro-Profilzylinder (halb) - Sicherungshalter / Fehlerstromschutzschalter - 12/24 Volt Steuerspannung 31. www.ecotap.nl 08/11/21...

  • Seite 32: Sicherheit

    NIEMALS die Ladestation verwenden, wenn eine oder mehr Prüfungen anzeigen, dass die Stromversorgung oder Stabilität der Ladestation nicht den Anforderungen entspricht. Prüfen Sie den Isolationswiderstand zwischen den Phasen nach der Norm DIN VDE 0100- 600. 32. www.ecotap.nl 08/11/21...

  • Seite 33: Betriebs-/Installationshandbuch

    Nach Aushärtung des Schnellbetons kann die Ladestation mit den mitgelieferten Schrauben und Muttern auf dem Fundament montiert werden (Muttern kommen dabei nach oben). Die Löcher im Fundament müssen mit den Löchern an der Ladestation übereinstimmen. Siehe Zeichnung der Vorderseite des Fundaments. Berücksichtigen Sie die Anschlussseite 33. www.ecotap.nl 08/11/21...
  • Seite 34 Zweck empfehlen wir, mindestens 1 Meter freien Platz um die Ladestation herum zu haben. Draufsicht Stiftung Back DIA 8mm DIA 8mm 180mm 60mm 750mm 706mm 690mm 470mm 410mm DIA 8mm DIA 8mm 60mm 44mm 44mm Front 60mm 172mm 352mm 470mm 486mm 530mm 34. www.ecotap.nl 08/11/21...

  • Seite 35: Kabel Einführen Und Sichern (Mit Zugentlastung)

    Ladestation im Zählerschrank finden Sie die Montageanleitung des Load Balancers im Handbuch zum Load Balancer selbst. Das Datenkabel vom Load Balancer muss an die graue Klemme angeschlossen werden (siehe Zeichnung). Loadbalancing ist in der Entwicklung, aber noch nicht möglich! 35. www.ecotap.nl 08/11/21...

  • Seite 36: Wartung

    Überprüfen Sie die Anschlüsse der Hauptstromverkabelung und achten Sie auf einen festen Sitz von mindestens 6 Nm. Beschädigungen der Ladestation sind durch korrosionsbeständige Lackierung in der richtigen Farbe (Ecotap® Grün RAL 6018 und Weiß RAL 9016) zu überstreichen. Bei Bedarf sollten Zylinderschlösser mit Graphitpulver oder geeignetem Öl geschmiert werden.

  • Seite 37: Bedienung Und Funktionsweise Der Ladestation

    Diese notwendige Registrierung kann während der Arbeitszeit telefonisch bei Ecotap® B.V. vorgenommen werden (Tel. 0031 (0) 411-745 020). Nach Abschluss der Registrierung kann die Ladestation mit einem Ecotap Ladekarte oder anderen geeigneten Karten, Mobiltelefonen oder Schlüsselanhängern verwendet werden. 36.2 Funktionsweise Ziehen Sie den Stecker aus dem für Ihr Fahrzeug geeigneten Halter an der Ladestation.

  • Seite 38: Technische Spezifikationen

    150 ~ 500 V (200-1000 VDC auf Anfrage) CCS: 0~250A (500A peak) , CHAdeMO: Ausgangsstrombereich: 0~130A Ausgangsüberspannungsschutz: 510±5V Ausgang unter Spannungsalarm: 140V±2V Spannungsstabilisierte Genauigkeit: ≤±0.5% Max. Startüberschreitung: ≤±1% Stromstabilisierte Genauigkeit: ≤±1% Startzeit: Normalerweise 3s ≤ t ≤ 8s Effizienz: >96% 38. www.ecotap.nl 08/11/21...

  • Seite 39: Betriebsumgebung

    Gleichstromstecker: 10121) Gehäuseschutz gegen äußere Einflüsse: > IK10 gemäß IEC 62262 Loadbalancer: Loadbalancing ist in der Entwicklung, aber noch nicht möglich BETRIEB Start-Stop: RFID-Karte Netzwerkschnittstelle: Ethernet (standard) / GPRS-UMTS (3G) Druckknopf: Notaus-Knopf Positionierung: 10” Anzeige: Zusätzliche Information 39. www.ecotap.nl 08/11/21...

  • Seite 40: Kontaktdaten Des Lieferanten

    Passt auf ! Erdung (Erdausbreitungswiderstand) vollständig nach den geltenden Normen. Ecotap® B.V. behält sich das Recht vor, die oben stehenden technischen Daten infolge der innovativen Weiterentwicklung der Ladestationen ohne vorherige Benachrichtigung zu ändern. Die technischen Daten können außerdem von Land zu Land unterschiedlich sein.

  • Seite 41: Eu-Konformitätserklärung

    39. EU-KONFORMITÄTSERKLÄRUNG CE 2019 (Richtlinie 2014/35/EU, Anhang II, S. 96/369, EMC 2014/30/EU) Hiermit erklärt Ecotap® B.V., Kruisbroeksestraat 23, 5281RV Boxtel, Niederlande, dass die folgende Ladestation den Anforderungen der nachfolgend benannten Richtlinien und Normen entspricht. Typ: Ecotap® DC 150 Baujahr: 2019...
  • Seite 42 FRANÇAIS...
