Microscopio didattico binoculare, modello 200 (115 V) 1003268
Microscopio didattico binoculare, modello 200 (230 V) 1003269
Istruzioni d'uso
03/13 ALF
•
L'allacciamento elettrico del microscopio
può essere effettuato solo ad una presa col-
legata a terra.
Il microscopio didattico binoculare consente
l'osservazione bidimensionale di oggetti (sezioni
sottili di piante o animali) con ingrandimento da
40 a 400 volte.
Il microscopio 1003268 è progettato per una
tensione di rete di 115 V (±10 %), 1003269 per
230 V (±10 %).
Stativo: Robusto stativo completamente in me-
tallo, braccio dello stativo fissato saldamente
alla base; messa a fuoco attraverso manopole
per regolazione macrometrica e micrometrica
separate poste ai lati dello stativo, azionate me-
diante un ingranaggio a cremagliera con denta-
tura a coda di rondine; battuta regolabile per la
protezione del portaoggetti e degli obiettivi
Downloaded from www.Manualslib.com
®
PHYSICS
1. Norme di sicurezza
2. Descrizione, dati
manuals search engine

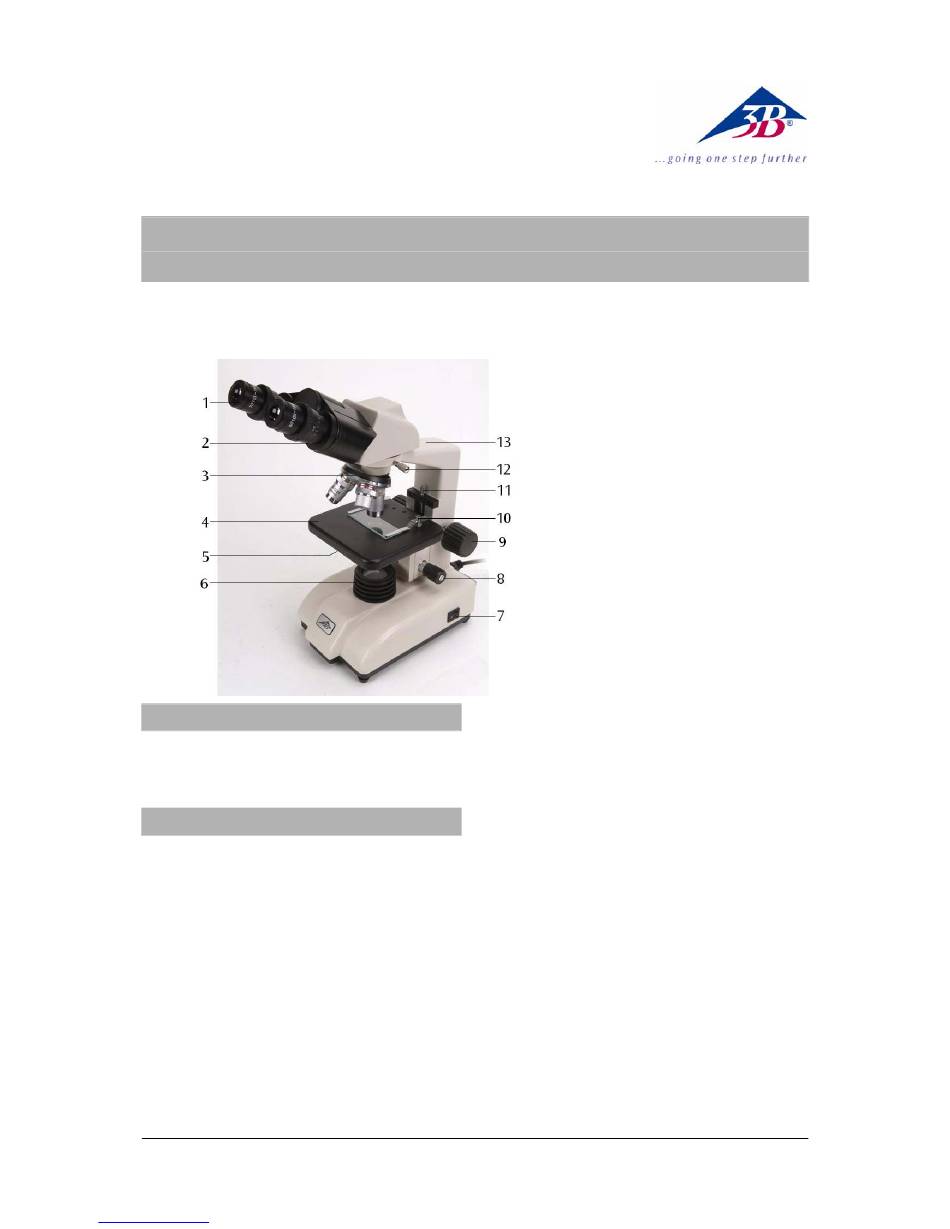

1 Oculare
2 Tubo
3 Revolver portaobiettivi
4 Tavolino portaoggetti
5 Condensatore con
diaframma a iride e
portafiltri
6 Illuminazione
7 Interruttore di rete
8 Manopola per regolazione
micrometrica
9 Manopola per regolazione
macrometrica
10 Pinzette per il preparato
11 Vite di arresto del tavolino
12 Vite di fissaggio della
testata del microscopio
13 Stativo
Tubo: Testata binoculare tipo Siedentopf, tubo
inclinato a 30°, testata girevole a 360°, distanza
interoculare regolabile tra 54 mm e 75 mm, com-
pensazione diottrica ±5 per entrambi gli oculari
Oculare: Coppia di oculari grande campo WF
10x18 mm
Obiettivo: Revolver portaobiettivi con tre obiet-
tivi acromatici 4x / 0,10, 10x / 0,25, 40x / 0,65,
(con protezione del preparato)
Ingrandimento: 40x, 100x, 400x
Tavolino portaoggetti: 127 x 132 mm
pinzette per il preparato
Illuminazione: Lampada fluorescente da 5 W
integrata nella base con lente collettrice nel
gambo della lampada, allacciamento alla rete a
115 V o 230 V, 50/60 Hz
Condensatore: N.A. 0,65, diaframma a iride,
supporto portafiltro e filtro azzurrato
Dimensioni: ca. 282 x 148 x 356 mm³
Peso: ca. 4,69 kg
