Seite 2
Software-Lizenzen vorgeschrieben. Wenn Sie jedoch Probleme bei der Erlangung des vollständigen entsprechenden Quellcodes haben, sind wir sehr dankbar, wenn Sie uns eine Mitteilung an die E-Mail-Adresse gpl@asus.com unter Angabe des Produkts und der Beschreibung des Problems senden (schicken Sie bitte KEINE großen Anhänge wie Quellcode-Archive, etc. an diese...
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.
Dual-Kanal-Speicherarchitektur Unterstützt Intel Extreme Memory Profile (XMP) OptiMem II * Intel Core™ i9/i7-CPUs der 10. Generation unterstützen 2933/2800/2666/2400/2133 nativ. Schauen Sie unter www.asus.com für die Liste qualifizierter Händler von Speichermodulen. 1 x DisplayPort 1.4* 1 x HDMI 2.0a Grafik * Unterstützt DisplayPort 1.4 mit einer maximalen Auflösung von 4096 x 2304 @60Hz. Bitte schauen Sie unter www.intel.com nach Updates.
ROG STRIX Z490-I GAMING Spezifikationsübersicht USB hinten (insgesamt 8 Anschlüsse) 4 x USB 3.2 (Gen2) Anschlüsse (3 x Typ-A und 1 x USB Typ-C) 2 x USB 3.2 (Gen1) Anschlüsse (2 x Typ-A) 2 x USB 2.0 Anschlüsse (2 x Typ-A) USB vorn (insgesamt 5 Anschlüsse)
Seite 8
ROG STRIX Z490-I GAMING Spezifikationsübersicht 1 x USB 3.2 (Gen2) Frontblendenanschluss (unterstützt USB Typ-C) 1 x USB 3.2 (Gen1) Header unterstützt zusätzliche 2 USB 3.2 (Gen1) Anschlüsse 1 x USB 2.0 Header unterstützt zusätzliche 2 USB 2.0 Anschlüsse Sonstiges 1 x Ansteuerbarer AURA Gen2-Header Interne E/A-Anschlüsse...
Seite 9
WOL für PME, PXE Betriebssystem Windows 10 - 64 bit Mini-ITX Formfaktor Formfaktor 6.7 Zoll x 6,7 Zoll (17 cm x 17 cm) Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen.

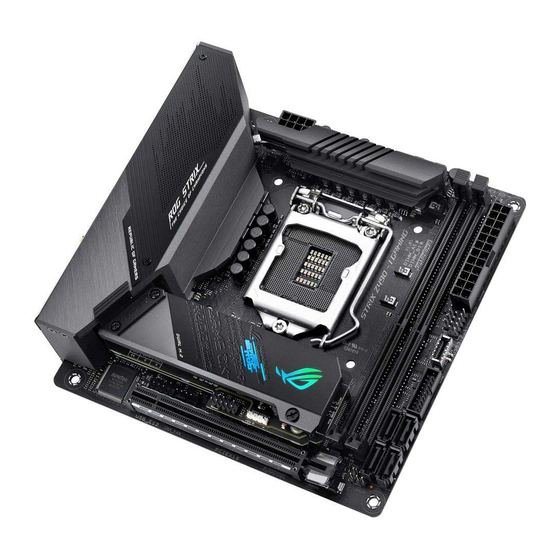

Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x ROG STRIX Z490-I GAMING Motherboard 1 x Ansteuerbares RGB-Verlängerungskabel Kabel 4 x SATA 6 Gb/s Kabel 1 x Blendenkabel 1 x Kabelbinderpackung 2 x M.2 SSD Schraubenpakete...
Installationswerkzeuge und Komponenten Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil Intel LGA 1200 CPU CPU-Lüfter, kompatibel mit Intel LGA 1200 DDR4 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) M.2 SSD Modul (optional) 1 Tüte mit Schrauben Das Werkzeug und die Komponenten, die in der Tabelle aufgelistet sind, sind nicht im Motherboard-Paket enthalten.
Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik-Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ROG STRIX Z490-I GAMING...
Komponenten sehen. ASUS wird die Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1200-Sockel eingereicht wird.
Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR4 (Double Data Rate 4)-Speichermodule ausgestattet. Ein DDR4-Speichermodul ist anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen ROG STRIX Z490-I GAMING...
Seite 18
Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...
2 Intel SSDs mit CPU-Unterstützung 3 Intel SSDs mit CPU-Unterstützung PCIe 3.0 x16 x4+x4 x8+x4+x4 • Die Hyper M.2 X16-Serie Karte muss separat erworben werden. • Aktivieren Sie die Hyper M.2 X16-Serie Karte in den BIOS-Einstellungen. ROG STRIX Z490-I GAMING...
Lüfter- und Pumpen-Header Die Lüfter- und Pumpen-Header ermöglichen Ihnen, Lüfter oder Pumpen zur Kühlung des Systems zu verbinden. • Vergessen Sie NICHT, die Lüfterkabel mit den Lüfter-Headern zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfter-Header! •...
12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräte konfigurieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. ROG STRIX Z490-I GAMING...
M.2-Steckplatz Der M.2-Steckplatz ermöglicht Ihnen, M.2 SSD-Module zu installieren. • Die M.2_1 und M.2_2 Steckplätze unterstützen das PCIe 3.0 x4 und SATA Modus Key M Design sowie Speichergeräte des Typs 2242 / 2260 / 2280. • Wenn der M.2_2 Sockel im SATA-Modus arbeitet, wird SATA-Anschluss 2 deaktiviert. •...
Premium with Intel Optane System Acceleration (RAID)]. • Wenn der M.2_2 Sockel im SATA-Modus arbeitet, wird SATA-Anschluss 2 deaktiviert. Bevor Sie ein RAID-Set erstellen, lesen Sie die RAID Konfigurationsanleitung. Sie können die RAID • Konfigurationsanleitung von der ASUS Webseite herunterladen. ROG STRIX Z490-I GAMING 1-11...
USB 3.2 (Gen2) Frontblendenanschluss Der USB 3.2 (Gen2)-Anschluss ermöglicht es Ihnen, ein USB 3.2 (Gen2)-Modul für zusätzliche USB 3.2 (Gen2)-Anschlüsse zu verbinden. Der USB 3.2 (Gen2)-Anschluss bietet Datenübertragungsgeschwindigkeiten bis zu 10 Gb/s. Das USB 3.2 (Gen2)-Modul muss separat erworben werden. USB 3.2 (Gen1)-Header Der USB 3.2 (Gen1)-Header ermöglicht es Ihnen, ein USB 3.2 (Gen1)-Modul für zusätzliche USB 3.2 (Gen1)-Anschlüsse zu verbinden.
Der USB 2.0-Header ermöglicht es Ihnen, ein USB-Modul für zusätzliche USB 2.0-Anschlüsse zu verbinden. Der USB 2.0-Header bietet Datenübertragungsgeschwindigkeiten bis zu 480 Mb/s. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. ROG STRIX Z490-I GAMING 1-13...
Ansteuerbarer AURA (Gen2)-Header Der ansteuerbare (Gen2) Header ermöglicht Ihnen, einzeln ansteuerbare RGB WS2812B LED-Leisten oder WS2812B-basierte LED-Leisten zu verbinden. Der ansteuerbare (Gen2) Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/Data/Ground) mit einer maximalen Leistung von 3 A (5 V). Die ansteuerbaren Header auf diesem Board können zusammen maximal 500 LEDs bedienen.
RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System eingeschaltet ist. • Die LED-Leiste muss separat erworben werden. ROG STRIX Z490-I GAMING 1-15...
CMOS-Löschen-Header Der CMOS-Löschen-Header ermöglicht Ihnen, den Real Time Clock (RTC) RAM in CMOS zu löschen, der die Parameter für Datum, Uhrzeit, Systemkennwörter und Systemeinrichtung enthält. Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Schließen Sie die Pole 1-2 mit einem Metallobjekt oder einer Jumperkappe für etwa 5 bis 10 Sekunden kurz.
Geben Sie acht, wenn Sie die M.2 Kühlkörper-Abdeckung mit dem LED-Anschluss der M.2 Kühlkörper- Abdeckung verbinden. Stellen Sie sicher, dass das LED-Verbindungsstück, welches sich direkt in der Abdeckung befindet, korrekt am LED-Anschluss der M.2 Kühlkörper-Abdeckung ausgerichtet ist, bevor Sie die Abdeckung installieren. Andernfalls können die Anschlusskontakte beschädigt werden. ROG STRIX Z490-I GAMING 1-17...
System-Panel-Header Der System-Panel-Header unterstützt mehrere Funktionen für am Gehäuse befestigte Geräte. • Systembetriebs-LED-Header (PLED) Der 2-polige Header ermöglicht Ihnen, die Systembetriebs-LED zu verbinden. Die Systembetriebs-LED leuchtet, wenn das System an eine Stromquelle angeschlossen ist oder wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Ruhezustand befindet.
Motherboard-Startvorgangs. Wenn ein Fehler gefunden wird, leuchtet die LED der kritischen Komponente, bis das Problem gelöst ist. Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. ROG STRIX Z490-I GAMING 1-19...
Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1200 Sockel installieren. Installieren Sie KEINESFALLS eine für LGA1155, LGA1156, und LGA1151 Sockel entworfene CPU auf dem LGA1200 Sockel. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU-Ausrichtung/- Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. ROG STRIX Z490-I GAMING...
2.1.2 Installation des Kühlsystems Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. So installieren Sie einen CPU-Kühlkörper und Lüfter ROG STRIX Z490-I GAMING...
So installieren Sie einen AIO-Kühler Wenn Sie einen AiO-Kühler installieren möchten, empfehlen wir Ihnen, den AiO-Kühler nach der Installation des Motherboards in das Gehäuse zu installieren. AIO_PUMP CPU_FAN CHA_FAN Kapitel 2: Grundinstallation...
Seite 40
• Das Entfernen des vorinstallierten M.2 Gummipads ist optional, wenn ein doppelseitiges M.2 Speichergerät installiert wird. Stellen Sie sicher, dass Sie die vorinstallierte Schraube des M.2 Gummipads entfernen, bevor Sie Ihr doppelseitiges M.2 Speichergerät installieren. • Entfernen Sie NICHT die vorinstallierte Schraube des M.2 Gummipads, wenn Sie ein einseitiges M.2 Speichergerät...
Seite 41
Das M.2 SSD ist separat erhältlich. ROG STRIX Z490-I GAMING...
2.1.5 Motherboard Installation Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A- Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie vier (4) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen.
Drücken Sie den Anschluss, bis er einrastet. So installieren Sie den USB 3.2 (Gen1) So installieren Sie den USB 2.0 Anschluss Anschluss USB 3.2 (Gen1) USB 2.0 So installieren Sie den Frontblenden So installieren Sie den Audio-Anschluss Systemlautsprecheranschluss AAFP ROG STRIX Z490-I GAMING 2-13...
2.1.10 Installation der WLAN-Antenne Installieren der ASUS 2x2 Dualband WLAN-Antenne Schließen Sie die mitgelieferte ASUS 2x2 Dualband WLAN-Antenne an die WLAN-Anschlüsse auf der Rückseite des Gehäuses an. • Stellen Sie sicher, dass die ASUS 2x2 Dualband WLAN-Antenne fest an den WLAN-Anschlüssen installiert ist.
Wir empfehlen Ihnen, einen USB 2.0 Speichergerät zu verwenden, um die neueste BIOS-Version für eine bessere Kompatibilität und Stabilität zu speichern. Besuchen Sie https://www.asus.com/support/, um die neueste BIOS-Version für dieses Motherboard herunterzuladen. Benennen Sie die Datei manuell in RSZ490IG.CAP um oder starten Sie die Anwendung BIOSRenamer.
USB 3.2 (Gen2)-Geräte mit den USB 3.2 (Gen2)-Anschlüssen für eine schnellere und bessere Leistung Ihrer Geräte. • Aufgrund der Eigenschaften des Intel-Chipsatzes werden sämtliche an die USB 3.2 (Gen1)-Anschlüsse angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. Einige ältere USB-Geräte müssen die Firmware für eine bessere Kompatibilität aktualisieren. ROG STRIX Z490-I GAMING 2-17...
* Audio 2-, 4-, 5.1- oder 7.1-Kanalkonfiguration Headset Anschluss 4-Kanal 5.1-Kanal 7.1-Kanal 2-Kanal Blaue LED Line in Line in Line in Seitenlautsprecher (Rückseite) Grüne LED Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher (Rückseite) Rote LED Center-/Subwoofer- Mikrofoneingang Mikrofoneingang Bass/Mitte (Rückseite) Ausgang KOPFHÖRER (Frontseite) MIKROFON Rücklautsprecher...
Seite 51
Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal-Lautsprechern Anschluss von 4-Kanal-Lautsprechern ROG STRIX Z490-I GAMING 2-19...
Seite 52
Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern Kapitel 2: Grundinstallation 2-20...
Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ROG STRIX Z490-I GAMING 2-21...
Weitere Informationen zu BIOS- und RAID-Konfigurationen finden Sie unter www.asus.com/support. Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen.
BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS- Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS- Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On-Self-Test (POST).
ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü...
BIOS-Datei über die Motherboard Support-DVD oder ein USB-Flashlaufwerk mit der aktuellen BIOS- Datei wiederherstellen. Die BIOS-Datei auf der Motherboard Support-DVD kann älter als die BIOS-Datei auf der offiziellen ASUS- Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter https://www.asus.com/support/ herunter und speichern sie auf einem USB-Flash-Laufwerk.
RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errechnet und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ROG STRIX Z490-I GAMING...
Anhang Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Identifikation des gefertigten Produkts: INTEL WI-FI 6 AX201 Identifikation der modularen Komponenten in der Baugruppe: Modellname: INTEL WI-FI 6 AX201 FCC ID: PD9AX201NG Dieses Gerät entspricht Teil 15 der FCC-Vorschriften.
Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
Seite 63
Ce n’est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, dans les ascenseurs, en train ou en voiture ou tout simplement dans un secteur mal couvert par le réseau. Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adolescents. ROG STRIX Z490-I GAMING...
Seite 64
(PBDE) in Konzentrationen von mehr als 0,1% nach Gewicht in homogenen Materialien und 0,01% nach Gewicht in homogenen Materialien für Cadmium, abgesehen von den in Anhang II der Vorschrift aufgeführten Ausnahmen. Vietnam RoHS ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die Anforderungen des Vietnam Circular 30/2011/TT-BCT. Türkei RoHS AEEE Yönetmeliğine Uygundur...
Werfen Sie NICHT die quecksilberhaltigen Batterien in den Hausmüll. Das Symbol der durchgestrichenen Mülltonne zeigt an, dass Batterien nicht im normalen Hausmüll entsorgt werden dürfen. Regionaler Hinweis für Kalifornien WARNUNG Krebs und Schädigung der Fruchtbarkeit - www.P65Warnings.ca.gov ROG STRIX Z490-I GAMING...
Seite 66
Опростена декларация за съответствие на ЕС persyaratan utama dan ketentuan relevan lainnya yang terdapat pada Petunjuk 2014/53/ EU. Teks lengkap pernyataan kesesuaian EU tersedia di: https://www.asus.com/support/ С настоящото ASUSTek Computer Inc. декларира, че това устройство е в съответствие със съществените изисквания и другите приложими постановления...
Seite 67
Por la presente, ASUSTek Computer Inc. declara que este dispositivo cumple los requisitos básicos y otras disposiciones pertinentes de la directiva 2014/53/EU. En https://www.asus.com/support/ está disponible el texto completo de la declaración de conformidad para la UE. La conexión WiFi con una frecuencia de funcionamiento de 5150-5350 MHz se restringirá...
48720 Kato Rd., Fremont, CA 94538, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite https://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support https://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkortstrasse 21-23, 40880 Ratingen, Deutschland Webseite https://www.asus.com/de Online-Kontakt https://www.asus.com/support/Product/ContactUs/Services/ questionform/?lang=de-de Technischer Support Telefon (DE) +49-2102-5789557 Telefon (AT) +43-1360-2775461 Online-Support https://www.asus.com/de/support...
