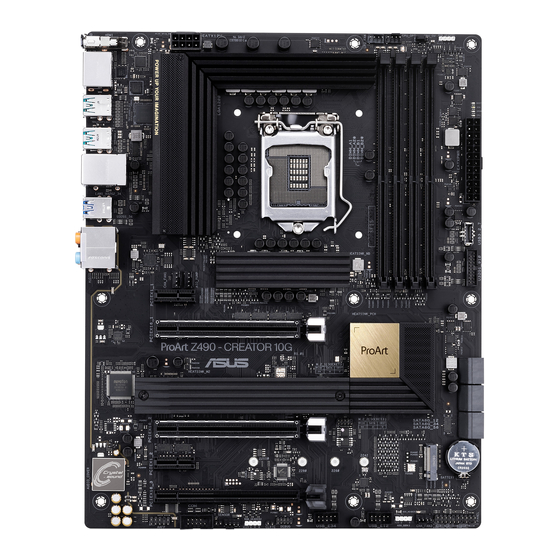

- Seite 1 ProArt Z490-CREATOR...
-
Seite 2: Überarbeitete Ausgabe V2 April 2020
Software-Lizenzen vorgeschrieben. Wenn Sie jedoch Probleme bei der Erlangung des vollständigen entsprechenden Quellcodes haben, sind wir sehr dankbar, wenn Sie uns eine Mitteilung an die E-Mail-Adresse gpl@asus.com unter Angabe des Produkts und der Beschreibung des Problems senden (schicken Sie bitte KEINE großen Anhänge wie Quellcode-Archive, etc. an diese... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ..........................iv Über dieses Handbuch ............................v ProArt Z490-CREATOR 10G Spezifikationsübersicht .................vi Anschlüsse mit gemeinsam genutzter Bandbreite ..................xi Verpackungsinhalt ............................xiii Installationswerkzeuge und Komponenten ....................xiv Kapitel 1: Produkteinführung Bevor Sie beginnen ........................1-1 Motherboard-Layout ........................1-2 Kapitel 2: Grundinstallation Ihr Computersystem aufbauen ....................2-1 2.1.1... -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Über Dieses Handbuch
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden. -
Seite 6: Proart Z490-Creator 10G Spezifikationsübersicht
Unterstützt Intel Extreme Memory Profile (XMP) OptiMem II * Intel Core™ i9/i7-CPUs der 10. Generation unterstützen 2933/2800/2666/2400/2133 nativ. Schauen Sie unter www.asus.com für die Liste qualifizierter Händler von Speichermodulen. 1 x DisplayPort 1.4 von der CPU* 1 x HDMI 1.4b 2 x Thunderbolt™... -
Seite 7: Audioausstattung
ProArt Z490-CREATOR 10G Spezifikationsübersicht Insgesamt werden 2 x M.2 Steckplätze und 6 x SATA 6 Gb/s Anschlüsse unterstützt. Intel Z490 Chipsatz M.2_1 Steckplatz (Key M), Typ 2242/2260/2280/22110 (unterstützt PCIe 3.0 x4 & SATA Modus)* M.2_2 Steckplatz (Key M), Typ 2242/2260/2280/22110 (unterstützt PCIe 3.0 x4 Modus)**... - Seite 8 ProArt Z490-CREATOR 10G Spezifikationsübersicht 2 x Thunderbolt™ 3 USB Typ-C-Anschlüsse 2 x USB 3.2 (Gen1) Anschlüsse (2 x Typ-A) 4 x USB 3.2 (Gen2) Anschlüsse (4 x Typ-A) 2 x DisplayPort IN Anschlüsse für Thunderbolt™ 3* 1 x HDMI™-Anschluss Rückseite E/A-Anschlüsse 1 x Intel I225-V Ethernet-Anschluss 5 x Audio Anschlüsse...
- Seite 9 - ASUS SafeSlot Core - ASUS Edelstahl-Rückseite E/A ASUS Q-Design Sonderfunktionen - ASUS Q-DIMM - ASUS Q-LED (CPU [rot], DRAM [gelb], VGA [weiß], Boot-Gerät [gelb grün]) - ASUS Q-Slot ASUS Thermal Solution - M.2 Kühlkörperabdeckung aus Aluminium - Aluminium-Kühlkörperdesign ASUS EZ Do-It-Yourself...
-
Seite 10: Softwarefunktionen
WOL für PME, PXE Betriebssystem Windows 10 - 64 bit ATX Formfaktor Formfaktor 12 Zoll x 9,6 Zoll (30,5 cm x 24,4 cm) Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen. -
Seite 11: Anschlüsse Mit Gemeinsam Genutzter Bandbreite
Anschlüsse mit gemeinsam genutzter Bandbreite Konfiguration PCIEX16_1 PCIEX16_2 Konfiguration M.2_1 SATA-Modus SATA_2 Konfiguration M.2_2 SATA_56 Konfiguration PCIEX16_3 Thunderbolt 3... - Seite 12 • Wenn der M.2_1 im SATA-Modus arbeitet, dann wird der SATA6G_2 deaktiviert. • Der M.2_2 wird standardmäßig bei PCIe 3.0 x2 ausgeführt und teilt die Bandbreite mit dem SATA6G_56. Wenn der M.2_2 bei PCIe 3.0 x4 ausgeführt wird oder mit H10 bestückt ist, dann wird der SATA6G_56 deaktiviert.
-
Seite 13: Verpackungsinhalt
Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard 1 x ProArt Z490-CREATOR 10G Motherboard 4 x SATA 6 Gb/s Kabel Kabel 1 x DP-zu-DP-Kabel für Thunderbolt™ 3 1 x E/A-Blende 1 x M.2 Gummistückpaket Sonstiges 1 x M.2 SSD Schraubenpaket 1 x Lüfterhalterung... -
Seite 14: Installationswerkzeuge Und Komponenten
Installationswerkzeuge und Komponenten Philips (Kreuz)-Schraubenzieher PC Gehäuse Netzteil Intel LGA 1200 CPU CPU-Lüfter, kompatibel mit Intel LGA 1200 DDR4 DIMM SATA Festplattenlaufwerk SATA optisches Laufwerk (optional) Grafikkarte (optional) M.2 SSD Modul (optional) 1 Tüte mit Schrauben Das Werkzeug und die Komponenten, die in der Tabelle aufgelistet sind, sind nicht im Motherboard-Paket enthalten. -
Seite 15: Kapitel 1: Produkteinführung
Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik-Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ProArt Z490-CREATOR 10G... -
Seite 16: Motherboard-Layout
Motherboard-Layout Kapitel 1: Produkteinführung... - Seite 17 11. Ansteuerbarer AURA (Gen2)-Header 1-16 12. AURA RGB-Header 1-17 13. CMOS-Löschen-Header 1-18 14. COM-Anschluss 1-19 15. CPU-Überspannungs-Jumper 1-19 16. Frontblenden-Audio-Header 1-20 17. System-Panel-Header 1-21 18. Thermischer Sensor-Header 1-22 19. Q-LEDs 1-23 20. LED für 8-poligen Stromstecker 1-23 ProArt Z490-CREATOR 10G...
-
Seite 18: Cpu-Sockel
Komponenten sehen. ASUS wird die Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1200-Sockel eingereicht wird. -
Seite 19: Dimm-Steckplätze
Das Motherboard ist mit Dual Inline Memory Module (DIMM)-Steckplätzen für DDR4 (Double Data Rate 4)-Speichermodule ausgestattet. Ein DDR4-Speichermodul ist anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. Empfohlene Speicherkonfigurationen ProArt Z490-CREATOR 10G... - Seite 20 Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...
-
Seite 21: Erweiterungssteckplätze
Erweiterungssteckplätze Trennen Sie das Stromkabel, bevor Sie Erweiterungskarten hinzufügen oder entfernen . Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. In den folgenden Tabellen finden Sie die empfohlene VGA-Konfiguration und Hyper M.2-Konfiguration. ProArt Z490-CREATOR 10G... -
Seite 22: Empfohlene Vga-Konfiguration
Empfohlene VGA-Konfiguration Steckplatzbeschreibung Einzel VGA Dual VGA Dreifache VGA PCIe 3.0 x16_1 PCIe 3.0 x16_2 PCIe 3.0 x16_3 • Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™ Modus verwenden. • Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen, wenn Sie den CrossFireX™ Modus verwenden. -
Seite 23: Lüfter- Und Pumpen-Header
Stellen Sie sicher, dass das Kabel vollständig in den Header eingesteckt ist. Verbinden Sie bei Wasserkühlungssystemen den Pumpenanschluss mit dem AIO_PUMP-Header. Header Max. Max. Leistung Standard- Gemeinsame Stromstärke geschwindigkeit Steuerung CPU_FAN Q-Fan-gesteuert CPU_OPT Q-Fan-gesteuert CHA_FAN1 Q-Fan-gesteuert CHA_FAN2 Q-Fan-gesteuert CHA_FAN3 Q-Fan-gesteuert AIO_PUMP Volle Geschwindigkeit ProArt Z490-CREATOR 10G... -
Seite 24: Stromanschlüsse
Stromanschlüsse Diese Stromanschlüsse ermöglichen Ihnen, Ihr Motherboard mit einem Netzteil zu verbinden. Die Stromversorgungsstecker passen nur in einer Richtung. Finden Sie die richtige Ausrichtung und drücken Sie die Stromversorgungsstecker fest nach unten, bis sie vollständig eingesteckt sind. Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. •... -
Seite 25: M.2-Steckplatz
Wenn der M.2_2 bei PCIe 3.0 x4 ausgeführt wird oder mit H10 bestückt ist, dann wird der SATA6G_56 deaktiviert. • Die M.2 Steckplätze unterstützen IRST (Intel Rapid Storage Technologie). Das M.2 SSD-Modul muss separat erworben werden. ProArt Z490-CREATOR 10G 1-11... -
Seite 26: Sata 6Gb/S Anschluss
Geschwindigkeit arbeitet, dann wird der SATA6G_56 deaktiviert. Wenn der M.2_2 Steckplatz bestückt ist und bei x2 Geschwindigkeit arbeitet, dann wird der SATA6G_56 aktiviert. Bevor Sie ein RAID-Set erstellen, lesen Sie die RAID Konfigurationsanleitung. Sie können die RAID • Konfigurationsanleitung von der ASUS Webseite herunterladen. Kapitel 1: Produkteinführung 1-12... -
Seite 27: Usb 3.2 (Gen1) Frontblendenanschluss
USB 3.2 (Gen1)-Anschlüsse zu verbinden. Der USB 3.2 (Gen1)-Anschluss bietet Datenübertragungsgeschwindigkeiten bis zu 5 Gb/s. • Das USB 3.2 (Gen1)-Modul muss separat erworben werden. • Besuchen Sie bitte die ASUS-Webseite für die aktuellste Liste qualifizierter Händler, um eine Liste der kompatiblen Geräte zu finden. ProArt Z490-CREATOR 10G 1-13... -
Seite 28: Usb 3.2 (Gen1)-Header
USB 3.2 (Gen1)-Header Der USB 3.2 (Gen1)-Header ermöglicht es Ihnen, ein USB 3.2 (Gen1)-Modul für zusätzliche USB 3.2 (Gen1)-Anschlüsse zu verbinden. Der USB 3.2 (Gen1)-Header bietet Datenübertragungsgeschwindigkeiten bis zu 5 Gb/s. Das USB 3.2 (Gen1)-Modul muss separat erworben werden. Kapitel 1: Produkteinführung 1-14... -
Seite 29: Usb 2.0-Header
Der USB 2.0-Header ermöglicht es Ihnen, ein USB-Modul für zusätzliche USB 2.0-Anschlüsse zu verbinden. Der USB 2.0-Header bietet Datenübertragungsgeschwindigkeiten bis zu 480 Mb/s. Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. ProArt Z490-CREATOR 10G 1-15... -
Seite 30: Ansteuerbarer Aura (Gen2)-Header
Ansteuerbarer AURA (Gen2)-Header Der ansteuerbare (Gen2) Header ermöglicht Ihnen, einzeln ansteuerbare RGB WS2812B LED-Leisten oder WS2812B-basierte LED-Leisten zu verbinden. Der ansteuerbare (Gen2) Header unterstützt ansteuerbare RGB WS2812B LED-Leisten (5V/Data/Ground) mit einer maximalen Leistung von 3 A (5 V). Die ansteuerbaren Header auf diesem Board können zusammen maximal 500 LEDs bedienen. -
Seite 31: Aura Rgb-Header
RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System eingeschaltet ist. • Die LED-Leiste muss separat erworben werden. ProArt Z490-CREATOR 10G 1-17... -
Seite 32: Cmos-Löschen-Header
CMOS-Löschen-Header Der CMOS-Löschen-Header ermöglicht Ihnen, den Real Time Clock (RTC) RAM in CMOS zu löschen, der die Parameter für Datum, Uhrzeit, Systemkennwörter und Systemeinrichtung enthält. Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Schließen Sie die Pole 1-2 mit einem Metallobjekt oder einer Jumperkappe für etwa 5 bis 10 Sekunden kurz. -
Seite 33: Com-Anschluss
Mit dem CPU Überspannungs-Jumper können Sie eine höhere CPU-Spannung für ein flexibles Übertaktungssystem, abhängig von der Art der installierten CPU, einstellen. Legen Sie die Pins 2-3 fest, um die CPU-Spannungseinstellung zu erhöhen, oder legen Sie die Pins 1-2 fest, um die standardmäßige CPU-Spannungseinstellung zu verwenden. ProArt Z490-CREATOR 10G 1-19... -
Seite 34: Frontblenden-Audio-Header
Frontblenden-Audio-Header Der Fronttafel-Audio-Header ist für ein am Gehäuse befestigtes Frontblenden-Audio-E/A-Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden-Audio-E/A-Modul-Kabels mit diesem Header. Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. Kapitel 1: Produkteinführung 1-20... -
Seite 35: System-Panel-Header
Der 2-polige Anschluss ermöglicht Ihnen, einen am Gehäuse befestigten Einbruchserkennungssensor oder Schalter zu verbinden. Der Gehäuseeingriffssensor oder -schalter sendet ein hochenergetisches Signal zum Anschluss, wenn eine Gehäusekomponente entfernt oder ersetzt wird. Das Signal wird dann als Gehäuseeingriffsereignis abgegeben. ProArt Z490-CREATOR 10G 1-21... -
Seite 36: Thermischer Sensor-Header
Thermischer Sensor-Header Der Header für thermische Sensoren ermöglicht Ihnen, einen Sensor zur Überwachung der Temperatur der Geräte und der kritischen Komponenten im Inneren des Motherboards zu verbinden. Schließen Sie den thermischen Sensor an und platzieren Sie ihn am Gerät oder an der Komponente des Motherboards, um die Temperatur zu messen. -
Seite 37: Q-Leds
Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden. LED für 8-poligen Stromstecker Die LED für den 8-poligen Stromstecker leuchtet, um anzuzeigen, dass der 8-polige Stromstecker nicht angeschlossen ist. ProArt Z490-CREATOR 10G 1-23... - Seite 38 Kapitel 1: Produkteinführung 1-24...
-
Seite 39: Kapitel 2: Grundinstallation
Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1200 Sockel installieren. Installieren Sie KEINESFALLS eine für LGA1155, LGA1156, und LGA1151 Sockel entworfene CPU auf dem LGA1200 Sockel. • ASUS haftet nicht für Schäden aufgrund falscher CPU-Installation/-Entfernung, falscher CPU-Ausrichtung/- Platzierung bzw. für Schäden durch Unachtsamkeit des Nutzers. ProArt Z490-CREATOR 10G... - Seite 40 Kapitel 2: Grundinstallation...
-
Seite 41: Installation Des Kühlsystems
2.1.2 Installation des Kühlsystems Falls erforderlich, tragen Sie die Wärmeleitpaste auf dem CPU-Kühlsystem und der CPU auf, bevor Sie das Kühlsystem installieren. So installieren Sie einen CPU-Kühlkörper und Lüfter ProArt Z490-CREATOR 10G... -
Seite 42: So Installieren Sie Einen Aio-Kühler
So installieren Sie einen AIO-Kühler Wenn Sie einen AiO-Kühler installieren möchten, empfehlen wir Ihnen, den AiO-Kühler nach der Installation des Motherboards in das Gehäuse zu installieren. AIO_PUMP CPU_FAN CPU_OPT Kapitel 2: Grundinstallation... -
Seite 43: Dimm Installation
2.1.3 DIMM Installation Entfernen eines DIMMs ProArt Z490-CREATOR 10G... -
Seite 44: Installation
2.1.4 M.2 Installation • Das M.2 Gummipad ist optional für die Installation eines einseitigen M.2 Speichergeräts. Stellen Sie sicher, dass Sie das mitgelieferte M.2 Gummipad anbringen, OPTIONAL bevor Sie Ihr einseitiges M.2 Speichergerät installieren. • Bringen Sie NICHT die mitgelieferten M.2 Gummipads an, wenn Sie ein doppelseitiges M.2 Speichergerät installieren. - Seite 45 Das M.2 SSD ist separat erhältlich. ProArt Z490-CREATOR 10G...
-
Seite 46: Installation Der Lüfterhalterung
2.1.5 Installation der Lüfterhalterung Wenn Sie während des Übertaktens Einstellungen für eine hohe Leistung verwenden wollen, stellen Sie sicher, dass Sie die Lüfterhalterung für zusätzliche Lüfter installieren. • Sie können 12V (1A, 12W), 40 mm x 40 mm Lüfter oder 50 mm x 50 mm Lüfter installieren. •... -
Seite 47: Motherboard Installation
Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Sonst wird das Motherboard beschädigt. ProArt Z490-CREATOR 10G... -
Seite 48: Atx Stromversorgung
2.1.7 ATX Stromversorgung Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. 2.1.8 SATA-Geräteanschlüsse ODER Kapitel 2: Grundinstallation 2-10... -
Seite 49: E/A-Anschlüsse Auf Der Frontseite
Dieser Anschluss passt nur in einer Richtung. Drücken Sie den Anschluss, bis er einrastet. So installieren Sie den USB 3.2 (Gen1) So installieren Sie den USB 2.0 Anschluss Anschluss USB 3.2 (Gen1) USB 2.0 So installieren Sie den Frontblenden Audio-Anschluss AAFP ProArt Z490-CREATOR 10G 2-11... -
Seite 50: Erweiterungskarte Installieren
2.1.10 Erweiterungskarte installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren Kapitel 2: Grundinstallation 2-12... -
Seite 51: So Installieren Sie Die Hyper 10G Lan-Karte
So installieren Sie die HYPER 10G LAN-Karte ProArt Z490-CREATOR 10G 2-13... -
Seite 52: Anschluss Eines Displays Über Thunderbolt™ 3
Weitere Informationen zu den Konfigurationen, die unter Verwendung der DP IN- und Thunderbolt™ 3 USB Typ-C-Anschlüsse verfügbar sind, finden Sie im Abschnitt Konfiguration von Thunderbolt™ 3-Karte und DisplayPort auf der nächsten Seite. Verbinden Sie das mitgelieferte ASUS DisplayPort- Kabel mit dem DisplayPort-Anschluss auf einer separaten Grafikkarte und mit dem DisplayPort-IN- Anschluss auf dem Motherboard. -
Seite 53: Konfiguration Von Thunderbolt™ 3-Karte Und Displayport
Ausgabe. Der Ausgabestandard hängt von der externen Grafikkarte ab. DP-IN 2 keine Eingabe Die Ausgabestandards für USB Typ-C DP-IN 1 mit Eingabe 1 und USB Typ-C 2 hängen von der externen Grafikkarte ab. DP-IN 2 mit Eingabe ProArt Z490-CREATOR 10G 2-15... - Seite 54 DisplayPort IN-Eingabe zu USB Typ-C-Ausgabe (Unter Verwendung einer CPU ohne integrierte Grafikkarte) USB Typ-C 1 USB Typ-C 2 Details Ausgabe Ausgabe DP-IN 1 keine Eingabe Nicht unterstützt DP-IN 2 keine Eingabe Nur der USB Typ-C 2 verfügt über eine DP-IN 1 keine Eingabe Ausgabe.
- Seite 55 Ausgabe. Der Ausgabestandard hängt von der externen Grafikkarte ab. DP-IN 2 keine Eingabe Die Ausgabestandards für USB Typ-C DP-IN 1 mit Eingabe 1 und USB Typ-C 2 hängen von der externen Grafikkarte ab. DP-IN 2 mit Eingabe ProArt Z490-CREATOR 10G 2-17...
- Seite 56 Thunderbolt™ USB Typ-C-Ausgabe (Unter Verwendung einer CPU mit integrierter Grafikkarte) • Wir empfehlen die Verwendung von Konfiguration A, wenn Sie die 1-Ausgabe nutzen und über keine externe Grafikkarte verfügen. • Wir empfehlen die Verwendung von Konfiguration C, wenn Sie die 1-Ausgabe nutzen und über eine externe Grafikkarte verfügen.
-
Seite 57: Rücktafel- Und Audio-Anschlüsse Des Motherboards
USB 3.2 (Gen2)-Geräte mit den USB 3.2 (Gen2)-Anschlüssen für eine schnellere und bessere Leistung Ihrer Geräte. • Aufgrund der Eigenschaften des Intel-Chipsatzes werden sämtliche an die USB 3.2 (Gen1)-Anschlüsse angeschlossenen USB-Geräte vom xHCI-Controller gesteuert. Einige ältere USB-Geräte müssen die Firmware für eine bessere Kompatibilität aktualisieren. ProArt Z490-CREATOR 10G 2-19... -
Seite 58: Audio E/A-Anschlüsse
* Audio 2-, 4-, 5.1- oder 7.1-Kanalkonfiguration Headset Anschluss 4-Kanal 5.1-Kanal 7.1-Kanal 2-Kanal Hellblau Line In Line In Line In Seitenlautsprecher Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mikrofoneingang Mikrofoneingang Mikrofoneingang Mikrofoneingang Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher 2.2.2... - Seite 59 Anschluss von 2-Kanal-Lautsprechern Anschluss von 4-Kanal-Lautsprechern Anschluss von 5.1-Kanal Lautsprechern ProArt Z490-CREATOR 10G 2-21...
- Seite 60 Anschluss von 7.1-Kanal Lautsprechern Kapitel 2: Grundinstallation 2-22...
-
Seite 61: Erstmaliges Starten
Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ProArt Z490-CREATOR 10G 2-23... - Seite 62 Kapitel 2: Grundinstallation 2-24...
-
Seite 63: Kapitel 3: Bios- Und Raid-Unterstützung
BIOS- und RAID-Unterstützung Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. Benutzer können somit das UEFI BIOS genauso einfach und unkompliziert bedienen wie ihr Betriebssystem. -
Seite 64: Bios-Setup-Programm
BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS- Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Verwendung des BIOS- Setups zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On-Self-Test (POST). -
Seite 65: Asus Ez Flash 3
ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü... -
Seite 66: Asus Crashfree Bios 3
BIOS-Datei über die Motherboard Support-DVD oder ein USB-Flashlaufwerk mit der aktuellen BIOS- Datei wiederherstellen. Die BIOS-Datei auf der Motherboard Support-DVD kann älter als die BIOS-Datei auf der offiziellen ASUS- Webseite sein. Wenn Sie die aktuelle BIOS-Datei verwenden möchten, laden Sie die Datei unter https://www.asus.com/support/ herunter und speichern sie auf einem USB-Flash-Laufwerk. -
Seite 67: Raid Konfigurationen
Das Motherboard verfügt über die Intel Rapid Storage Technologie, die RAID 0-, RAID 1-, RAID 5- und RAID 10-Konfigurationen unterstützt. Weitere Informationen zur Konfiguration Ihrer RAID-Sets finden Sie im RAID- Konfigurationshandbuch unter https://www.asus.com/support oder durch Scannen des QR-Codes. RAID Definitionen RAID 0 (Data striping) veranlasst zwei identische Festplatten dazu, Daten in parallelen, versetzten Stapeln zu lesen und zu schreiben. - Seite 68 Kapitel 3: BIOS-Setup...
-
Seite 69: Anhang
Anhang Anhang Hinweise Informationen zur FCC-Konformität Verantwortliche Stelle: Asus Computer International Adresse: 48720 Kato Rd., Fremont, CA 94538, USA Telefon- / Fax-Nr.: (510)739-3777 / (510)608-4555 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. -
Seite 70: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. -
Seite 71: Erklärung Zur Erfüllung Der Umweltschutzbestimmungen Für Das Produkt
(PBDE) in Konzentrationen von mehr als 0,1% nach Gewicht in homogenen Materialien und 0,01% nach Gewicht in homogenen Materialien für Cadmium, abgesehen von den in Anhang II der Vorschrift aufgeführten Ausnahmen. Vietnam RoHS ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die Anforderungen des Vietnam Circular 30/2011/TT-BCT. Türkei RoHS AEEE Yönetmeliğine Uygundur... -
Seite 72: Asus Recycling/Rücknahmeservices
ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen. - Seite 73 şu adreste bulunabilir: www.asus.com/support splňuje základní požadavky a další příslušná ustanovení souvisejících směrnic. Plné znění prohlášení o shodě EU je k dispozici na adrese: www.asus.com/support Bosanski ASUSTeK Computer Inc. ovim izjavljuje da je ovaj uređaj usklađen sa bitnim zahtjevima i ostalim odgovarajućim odredbama vezanih direktiva.
-
Seite 74: Asus Kontaktinformation
48720 Kato Rd., Fremont, CA 94538, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite https://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support https://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkortstrasse 21-23, 40880 Ratingen, Deutschland Webseite https://www.asus.com/de Online-Kontakt https://www.asus.com/support/Product/ContactUs/Services/ questionform/?lang=de-de Technischer Support Telefon (DE) +49-2102-5789557 Telefon (AT) +43-1360-2775461 Online-Support https://www.asus.com/de/support...
