IT TERMINALI OPERATORE UNIVERSALI
IT UNIVERSAL OPERATOR TERMINALS
IT TERMINAUX OPERATEURS UNIVERSELS
IT UNIVERSELLE BEDIENTERMINALS
IT TERMINALES DE OPERADOR UNIVERSALES

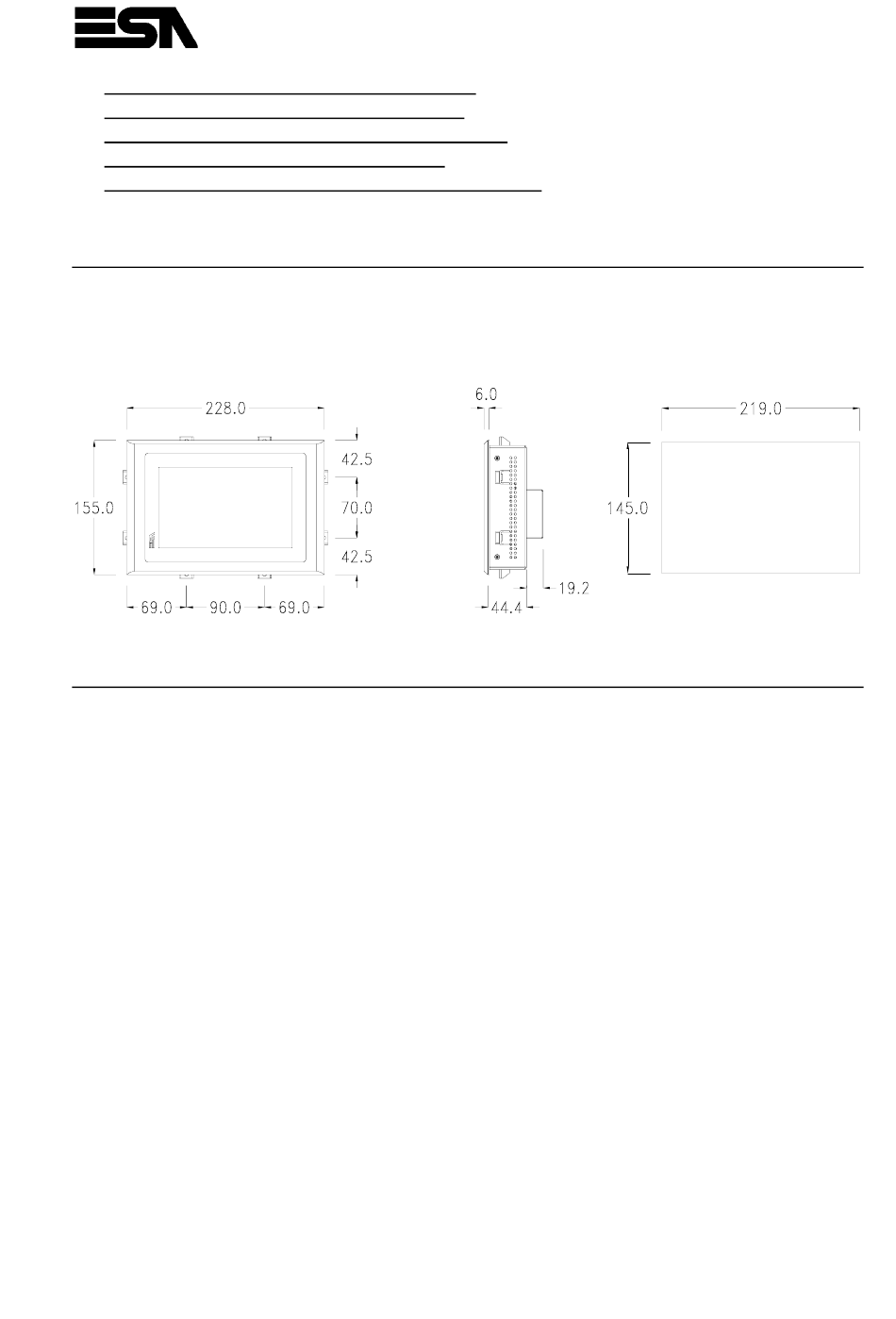

Dimensioni - Forature / Dimensions - Holes / Dimensions - Trous /
Abmessungen - Bohrungen / Dimensiones y perforaciones
IT107W INOX
Rev. 0
Date: 14/10/2011
405.1300.194.0
Werbung
Verwandte Anleitungen für ESA IT107W INOX
Inhaltszusammenfassung für ESA IT107W INOX
- Seite 1 IT UNIVERSAL OPERATOR TERMINALS IT TERMINAUX OPERATEURS UNIVERSELS IT UNIVERSELLE BEDIENTERMINALS IT TERMINALES DE OPERADOR UNIVERSALES Dimensioni - Forature / Dimensions - Holes / Dimensions - Trous / Abmessungen - Bohrungen / Dimensiones y perforaciones IT107W INOX Rev. 0 Date: 14/10/2011 405.1300.194.0...
- Seite 2 Posteriore / Rear side / Face arrières / Rückseite / Posterior IT107W INOX Connettore di alimentazione. ETH 10/100 Power supply connector. Ethetnet 10/100 Mbit - Rj45 Connecteur d'alimentation. Ethetnet 10/100 Mbit - Rj45 Anschluß für die Spannungsversorgung. Ethetnet 10/100 Mbit - Rj45 Conector de alimentación.
- Seite 3 Alimentazione / Power supply / Alimentation / Spannungsversorgung / Alimentación Power supply 4 pins connector +L 24 VDC M 0 V Not connected PE Protective ground Attenzione: Queste due configurazioni danneggiano gravemente il IT. +24V Warning: These two configuration will seriously damage components.
- Seite 4 4 pin male connector USBVCC (OUT) USBVCC (IN) USBD- USBD- USBD+ USBD+ Signal GND Signal GND N.C. : Not connected. ESA elettronica S.p.A. Via Padre Masciadri, 4/A I – 22066 Mariano Comense (CO) Tel. ++39-031757400 Fax ++39-031751777 web: http://www.esahmi.com e-mail: customer.care@esahmi.com...
