Bedienungsanleitung
VORSICHT, ACHTUNG
Wenn Sie Gas riechen:
1. Gaszufuhr an der Gasflasche abstellen.
2. Offene Flammen löschen.
3. Deckel öffnen.
4. Läßt der Geruch nicht nach, dem Grill
fernbleiben und sofort Ihren
Gaslieferanten oder die Feuerwehr
benachrichtigen.
Ausströmendes Gas kann zu einem Brand
oder einer Explosion mit schweren
Verletzungen oder Tod sowie Sachschaden
führen.
VORSICHT:
1. Weder Benzin noch andere brennbare
Flüssigkeiten oder Gase in der Nähe
dieses oder anderer Haushaltsgeräte
lagern oder benutzen.
2. Eine nicht für den Gebrauch
angeschlossene Gasflasche darf nicht
in der Nähe dieses oder anderer
Haushaltsgeräte gelagert werden.
Achtung: Vor Inbetriebnahme des Grills
sorgfältig alle in dieser Anleitung
beschriebenen Verfahren zur Überprüfung
auf Leckstellen durchführen, selbst dann,
wenn der Grill vom Händler
zusammengebaut wurde.
ACHTUNG: Den Weber Gasgrill erst
anzünden, nachdem Sie den Abschnitt
"Anzünden" in dieser Anleitung gelesen
haben.
HINWEIS FÜR DEN MONTEUR:
Diese Anleitung muß dem Besitzer
ausgehändigt werden und in seinem Besitz
bleiben, damit Anweisungen jederzeit
nachgelesen werden können.
NUR FÜR DEN GEBRAUCH IM FREIEN
S
S
®
®
ILVER–A
ILVER–A

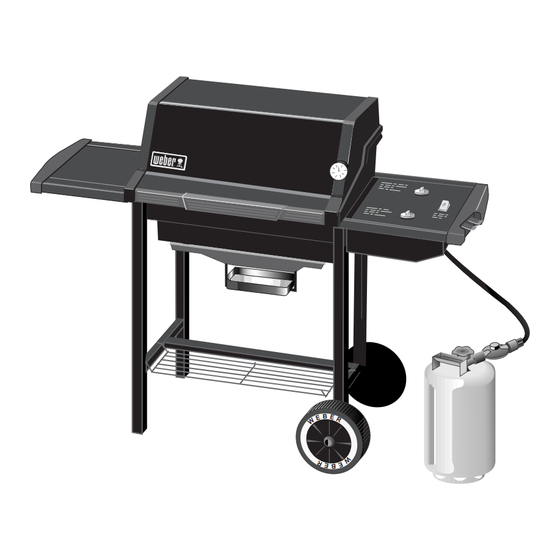

Gasgrill
Flüssiggas
SIE MÜSSEN DIESE
BEDIENUNGSANLEITUNG VOR
INBETRIEBNAHME DES
GASGRILLS LESEN
A010.a
B010.a
C006.a
D009.a
55040 1199
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Weber GENESIS SILVER-A
Inhaltszusammenfassung für Weber GENESIS SILVER-A
- Seite 1 Anleitung beschriebenen Verfahren zur Überprüfung auf Leckstellen durchführen, selbst dann, wenn der Grill vom Händler zusammengebaut wurde. ACHTUNG: Den Weber Gasgrill erst anzünden, nachdem Sie den Abschnitt “Anzünden” in dieser Anleitung gelesen haben. SIE MÜSSEN DIESE HINWEIS FÜR DEN MONTEUR:...
-
Seite 2: Sicherheits- Und Warnhinweise
Unsachgemäße Montage kann gefährliche Folgen haben. Die Montageanweisungen in dieser Bedienungsanleitung bitte genau befolgen. Wird der Weber Gasgrill über einige Zeit gelagert und/oder nicht benutzt, muß er vor erneutem Gebrauch auf Gaslecks und Blockierung der Brenner überprüft werden. Die richtige Vorgehensweise ist in dieser Anleitung beschrieben Zur Prüfung auf Gaslecks darf keine offene Flamme benutzt werden. -
Seite 3: Garantie
Diese eingeschränkte Garantie beschränkt sich auf die zutrifft. Reparatur bzw. den Ersatz von Teilen, die sich bei Weber ermächtigt keine Person oder Firma, im Namen normaler Verwendung und Wartung als defekt von Weber weitergehende Verpflichtungen oder erweisen und die Weber nach entsprechender Haftungen in Verbindung mit dem Verkauf, der Überprüfung für defekt hält. -
Seite 4: Inhaltsverzeichnis
Inhalt Vorsichts- und Warnhinweise ......A-2 Garantie .............. A-3 Allgemeine Anleitungen ........A-5 Explosionszeichung ..........A-6 Teileliste .............. A-9 Montageanleitungen ..........B-1 IEinbau von Zubehör ........... C-1 Bedienungsanleitungen ........D-1 Anzünden ............D-1 Manuelles Anzünden ........... D-2 Grillen ..............D-3 Lagerung und/oder Nichtgebrauch ...... -
Seite 5: Allgemeine Anleitungen
Betrieb Allgemeine Anleitungen VORSICHT: Dieses Gerät ist nur für den Der Weber Gasgrill ist ein tragbares Grillgerät für den Gebrauch im Freien vorgesehen und darf niemals Gebrauch im Freien. Mit dem Weber Gasgrill können in Garagen sowie auf überdachten bzw. seitlich Sie grillen, braten und backen, und das mit umschlossenen Veranden gebraucht werden. - Seite 6 Genesis Silver-A...
- Seite 7 Haarnadel-Splint Thermometer Scharnierstift Rechte Endkappe Linke Endkappe Brenner-Drehschaltknöpfe Schutzblech Schalterblende Griff Zünderknopf Warmhalterost Befestigungsteile für die Schalterblende Grillroste Crossover-Rohr Flavorizer-Stäbe Hinterer Brenner Grillkammer Befestigungsteile für den Verteiler 1/4 x 20-Mutter mit Außenzahnung Verteiler, Schlauch und Regler Herausziehbare Bodenschale (vormontiert) Auffangschalenhalter Verteilerhalterung Linkes Verkleidungsstück Spider Stopper-Insektenschutzringe...
- Seite 8 ® of Weber-Stephen Products Co., 200 East Daniels Road, Palatine, IL, 60067-6266, U.S.A. This product is covered by one or more United States patents and patents in other nations globally. Printed in the U.S.A.
- Seite 9 Schraubendreher Bodenschale - 1 Kreuzschlitz-Schraubendreher Hammer Linker Rahmen - 1 7/16-Zoll- oder Rollgabelschlüssel Rechter Rahmen -1 Zange Holzklotz Radrahmen - 1 Standbeinrahmen - 1 Deckel - 1 Rahmen-Verbindungsstreben - 2 Arbeitsfläche - 1 Grillkammer - 1 Linkes Verkleidungsstück - 1 Rechtes Verkleidungsstück - 1 Grillroste - 2 Abstellrost - 1...
- Seite 10 Abstellrost- 1 Verteilerhalterung - 1 Warm-Up Korb - 1 Brenner-Drehschaltknöpfe - 2 Flavorizer-Stäbe - 5 Scharnierstifte (1/4 x 1-1/2-Zoll-Ösenstift) - 2 2-Zoll-Schrauben Rundumverkleidung - 1 (1/4 x 20 x 2 -Zoll-Schrauben) - 1 1-3/4-Zoll-Schrauben Auffangschalenhalter - 1 (1/4 x 20 x 1-3/4 -Zoll-Schrauben) - 2 Auffangschale - 1 1/2-Zoll-Schrauben (1/4 x 20 x 1/2 -Zoll-Schrauben) - 8...
-
Seite 11: Montageanleitungen
Ende der Radachse aufklopfen. Ein Rad mit montieren (oder auf Gras oder einem der Kartons), der Aufschrift WEBER nach außen auf die Achse damit der Lack während der Montage nicht beschädigt schieben. Das andere Ende der Achse durch den wird. - Seite 12 Fortsetzung der Rahmenmontage Anbringen der Rundumverkleidung Sie benötigen: Gleitrollenrahmen, Radrahmen, vier 1/ Sie benötigen: Rundumverkleidung und einen 2-Zoll-Schrauben, vier Nylon-Beilagscheiben und Gabelschlüssel einen 7/16-Zoll- oder Rollgabelschlüssel Die Rundumverkleidung wie folgt anpassen: Den Gleitrollenrahmen auf die Laschen am linken 1) Die ausgeschnittenen Laschen müssen zwischen Rahmen legen.
- Seite 13 Schraubenkopf außerhalb der Grillkammer befindet. Die Mutter mit Außenzahnung aufsetzen. Zum Festziehen die Schraube mit der Zange festhalten und die Mutter mit einem Gabelschlüssel festziehen. Die Verteilereinheit Ihres Weber Gasgrills, die sich aus dem Gasverteiler, den Ventilen, dem Gasschlauch,...
- Seite 14 Einbau der Verteilerhalterung Montage des Zünders Sie benötigen: Verteilerhalterung Hinweis: Zur Prüfung des Zündungssystem im Werk Die Halterung (2) beim mittleren Brennerventil um den wurden die Zünddrähte bereits an der Gas Catcher- Verteiler haken. Die Hand unter die Halterung legen. Zündkammer und am Zünder befestigt.
- Seite 15 Sicherstellen, daß alle Brenner ausgeschaltet sind Anschließen der Flüssiggasflasche Sie benötigen: Brenner-Drehschaltknöpfe VORSICHT: Sicherstellen, daß das Die Ventile werden in ausgeschalteter Stellung Gasflaschenventil geschlossen ist. Hierzu Ventil versandt, jedoch sollte dies zur Sicherheit nach rechts drehen. nachkontrolliert werden. Den Drehschaltknopf auf VORSICHT, ACHTUNG! jedes Ventil setzen.
- Seite 16 Blasenbildung achten. Wenn Blasen auftreten Vorsichtsmaßnahme sollten Sie jedoch vor oder wenn sich eine Blase vergrößert, ist der Inbetriebnahme Ihres Weber Gasgrills alle Anschlüsse Anschluß undicht. auf Dichtigkeit prüfen. Während des Transports und Wenn ein Gasleck vorliegt, das Gas zudrehen und den durch Handhabung könnte sich eine Gasverbindung...
- Seite 17 Seifenwasser auf Lecks prüfen. Wenn das Gasleck durch Festziehen des Anschlußstückes nicht behoben werden kann, das Gas zudrehen. DEN GRILL NICHT IN BETRIEB NEHMEN. Wenden Sie sich an den Weber-Stephen Kundendienst. 2) Verbindung zwischen Regler und Gasflasche 3) Verbindungen zwischen Ventilen und Verteiler...
- Seite 18 Deckelmontage Einbau der Schaltblende und Brenner- Sie benötigen: zwei Haarnadel-Splinte (1) und zwei Drehschaltknöpfe Scharnierstifte (2) Sie benötigen: Schalterblende, zwei Deckel auf die Grillkammer setzen. Die Scharniere an Kreuzschlitzschrauben mit Beilagscheiben, einen Kreuzschlitzschraubendreher und Brenner- der Rückseite des Grills ausrichten. Die Scharnierstifte von außen durch die Scharniere einführen.
-
Seite 19: Ieinbau Von Zubehör
Einbau von Zubehör Einsetzen des rechten Verkleidungsteils mit Einsetzen der Arbeitsfläche Besteckhaltern Sie benötigen: Arbeitsfläche Sie benötigen: rechtes Verkleidungsteil mit Die Arbeitsfläche so in den Bereich zwischen dem Besteckhaltern linken Verkleidungsteil und der Grillkammer einsetzen, Das rechte Verkleidungsteil wie gezeigt in den daß... - Seite 20 Einsetzen der Flavorizer(-Stäbe und Grillroste Einsetzen des Thermometers Sie benötigen: fünf Flavorizer-Stäbe und zwei Sie benötigen: Thermometer Grillroste Das Thermometer in den Halter rechts am Deckel Die Flavorizer-Stäbe nebeneinander in die einsetzen. Grillkammer legen. Einsetzen der unteren Ablage Sie benötigen: untere Ablage Untere Ablage zwischen die rechte und linke Rahmenseite, vor die Rahmen-Verbindungsstrebe und unter die Grillkammer setzen.
-
Seite 21: Bedienungsanleitungen
Brenner mit einem wenn der Schlauch in irgendeiner Weise beschädigt Streichholz anzünden. ist. Nur gegen einen von Weber zugelassenen 7) Nachdem der VORDERE Brenner angezündet ist, Ersatzschlauch austauschen. Wenden Sie sich an kann auch der andere (bzw. die anderen) Brenner die Kundendienstvertretung in Ihrem Gebiet. -
Seite 22: Manuelles Anzünden
VORSICHT: Sollte der Brenner nicht zünden, den Manuelles Anzünden Drehschaltknopf für den vorderen Brenner VORSICHT, ACHTUNG zudrehen und 5 Minuten warten, damit sich das Gas verflüchtigt, bevor Sie einen erneuten Versuch Die Brenner des Grills nur bei geöffnetem unternehmen oder den Brenner mit einem Deckel anzünden. -
Seite 23: Grillen
(High- H), Mittel (Medium – M), Niedrig (Low – L) oder werden. • Aus (Off – O) sind in Ihrem Weber Kochbuch Wenn der Weber Gasgrill im Haus gelagert wird, beschrieben. Im Kochbuch werden diese muß die Flüssiggasflasche ABGENOMMEN und Bezeichnungen zur Beschreibung der Einstellungen an einem gut belüfteten Platz im Freien gelagert... -
Seite 24: Reinigung
REINIGUNG VORSICHT: Den Weber Gasgrill vor dem Reinigen AUSSCHALTEN und abkühlen lassen. VORSICHT: Die Flavorizer®-Stäbe oder Grillroste nicht in einem selbstreinigenden Ofen reinigen. Wenn Sie Ersatzgrillroste und -Flavorizer-Stäbe benötigen, wenden Sie sich an die Kundendienstvertretung in Ihrem Gebiet. Die Anschrift finden Sie in dem Blatt mit Kontaktinformationen, das Ihrem Bedienungshandbuch beiliegt. - Seite 25 Einige Regler werden zum Anschließen eingedrückt Nachfüllen der und zum Lösen herausgezogen, andere haben eine Mutter mit Linksgewinde, mit der die Verbindung zum Flüssiggasflasche Flaschenventil hergestellt wird. Folgen Sie den Es wird empfohlen, die Flüssiggasflasche Anweisungen für den jeweiligen Regler. nachzufüllen, bevor sie ganz leer ist.
-
Seite 26: Sicherer Umgang Mit Flüssiggasflaschen
SICHERER UMGANG MIT FLÜSSIGGASFLASCHEN • Flüssiggas ist ein Mineralölprodukt wie Benzin und Erdgas. Bei normalen Temperaturen und Druckverhältnissen ist es gasförmig. Unter mäßigem Druck in einem Behälter wird es flüssig. Bei abfallendem Druck verdunstet diese Flüssigkeit sofort zu Gas. • Flüssiggas hat einen ähnlichen Geruch wie Erdgas. -
Seite 27: Jährliche Wartung
2) Verbindung zwischen Regler und Gasflasche wenn der Schlauch auch nur im geringsten VORSICHT: Wenn Sie ein Gasleck an Verbindung beschädigt ist. Nur gegen einen von Weber (1) feststellen, das Anschlußstück mit einem zugelassenen Ersatzschlauch austauschen. Gabelschlüssel festziehen und die Stelle nochmals Wenden Sie sich an die Kundendienstvertretung in mit dem Seifenwasser auf Lecks prüfen. - Seite 28 Überprüfen und Reinigen der Weber Spider Stopper(-Insektenschutzringe Zur Überprüfung der Spider Stopper- Insektenschutzringe die Schalterblende abnehmen und nachsehen, ob die Spider Stopper- Insektenschutzringe außen mit Staub oder Schmutz belegt sind. Wenn nötig, die Spider Stopper- Insektenschutzringe außen mit einer weichen Bürste (z.B.
-
Seite 29: Allgemeine Wartung
Die Brenner des Weber Gasgrills wurden werkseitig Spider Stopper™-Insektenschutzringe auf das richtige Luft-/Gasgemisch eingestellt. Das richtige Flammenbild ist in der Abbildung gezeigt. Ihr Weber Gasgrill ist wie jedes andere Gasgerät im 1) Brennerrohr Freien Spinnen und Insekten ausgesetzt, die in den 2) Spitzen gelegentlich gelblich... -
Seite 30: Auswechseln Der Hauptbrenner
Auswechseln der Hauptbrenner 7) Die Brennereinheit leicht anheben und drehen, um das Crossover-Rohr (1) von den Brennern zu 1) Der Weber Gasgrill muß ausgeschaltet und lösen. Die Brenner aus der Grillkammer nehmen. abgekühlt sein. 2) Das Gas an der Flüssiggasflasche zudrehen. - Seite 31 9) Die Spider Stopper-Insektenschutzringe wieder Crossover-Zündsystem einbauen. Die Spider Stopper-Insektenschutzringe Wenn das Crossover-Zündsystem den linken Brenner leicht drehen, so daß die Stoßstellen an den nicht zündet, den linken Brenner mit einem Streichholz Venturi-Flossen (1) ausgerichtet sind. An den anzünden. Läßt sich der linke Brenner mit einem Stoßstellen oder in der Auflagepassung um die Streichholz zünden, das Crossover-Zündsystem Brenner (2) und Ventile (3) darf kein offener Spalt...
-
Seite 32: Störungsbeseitigung
Störungsbeseitigung Problem Prüfung Abhilfe Weber Spider Stopper- Gelbliche oder orangefarbene Weber Spider Stopper™- Insektenschutzringe auf mögliche Brennerflamme sowie Insektenschutzringe reinigen. Blockierung überprüfen Gasgeruch. (Siehe Abschnitt "Jährliche (Verstopfung der Löcher). Wartung".) Flüssiggasflasche auffüllen. Ist der Flüssiggasvorrat niedrig oder leer? Brenner zündet nicht, oder Flamme auch bei hoher Gasschlauch geradebiegen.
