Weber Genesis S-310 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für Genesis S-310:

Werbung

Vielen Dank,
dass Sie sich für
einen Weber
-
®
Grill entschieden
haben. Nehmen
Sie sich einige
wenige Minuten Zeit
und schützen Sie
Ihre Anschaffung,
indem Sie Ihren
Grill online unter
www.weber.com
registrieren.

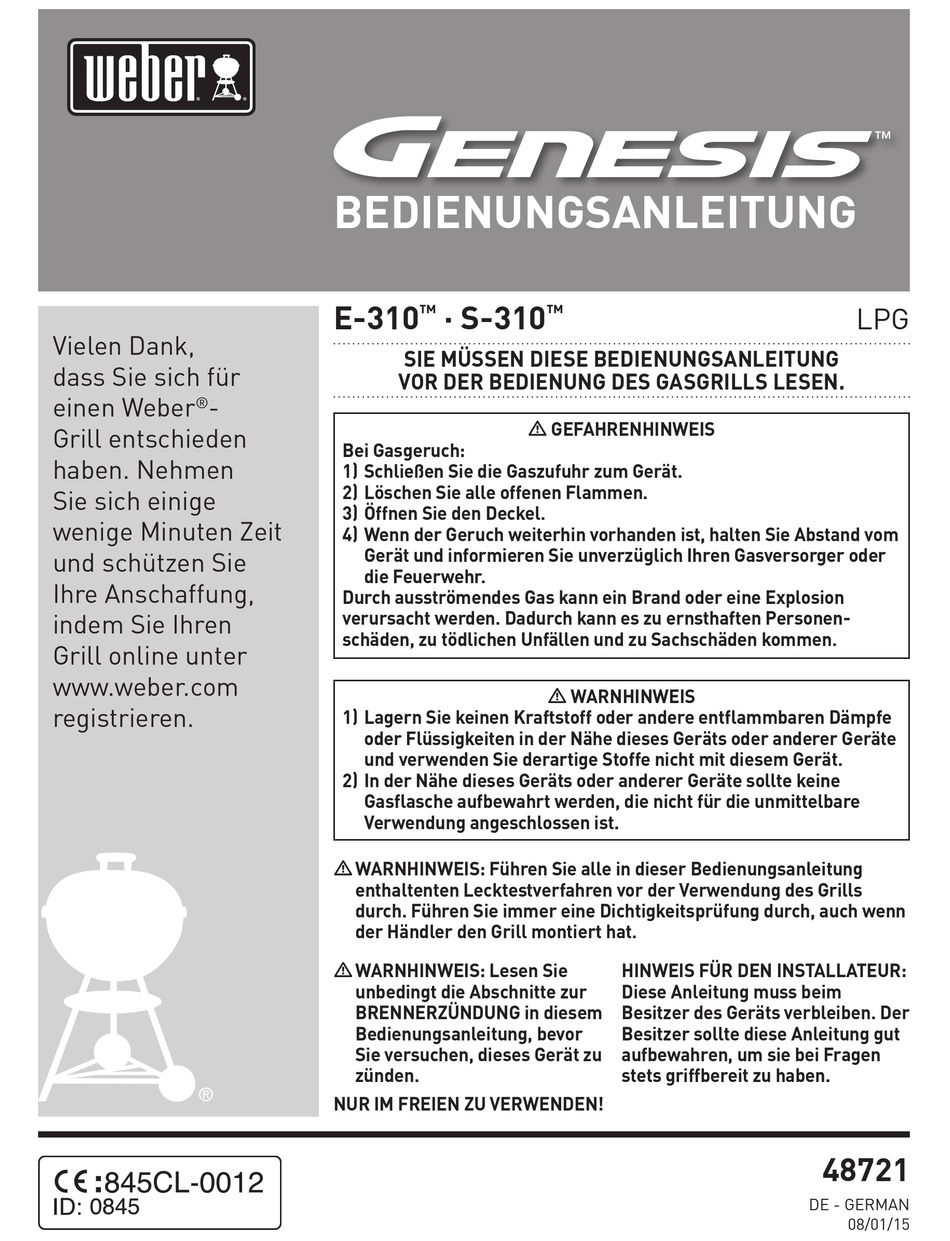

BEDIENUNGSANLEITUNG
E­310
· S­310
SIE MÜSSEN DIESE BEDIENUNGSANLEITUNG
VOR DER BEDIENUNG DES GASGRILLS LESEN.
Bei Gasgeruch:
1) Schließen Sie die Gaszufuhr zum Gerät.
2) Löschen Sie alle offenen Flammen.
3) Öffnen Sie den Deckel.
4) Wenn der Geruch weiterhin vorhanden ist, halten Sie Abstand vom
Gerät und informieren Sie unverzüglich Ihren Gasversorger oder
die Feuerwehr.
Durch ausströmendes Gas kann ein Brand oder eine Explosion
verursacht werden. Dadurch kann es zu ernsthaften Personen­
schäden, zu tödlichen Unfällen und zu Sachschäden kommen.
1) Lagern Sie keinen Kraftstoff oder andere entflammbaren Dämpfe
oder Flüssigkeiten in der Nähe dieses Geräts oder anderer Geräte
und verwenden Sie derartige Stoffe nicht mit diesem Gerät.
2) In der Nähe dieses Geräts oder anderer Geräte sollte keine
Gasflasche aufbewahrt werden, die nicht für die unmittelbare
Verwendung angeschlossen ist.
m WARNHINWEIS: Führen Sie alle in dieser Bedienung sanleitung
enthaltenten Lecktestverfahren vor der Verwendung des Grills
durch. Führen Sie immer eine Dichtigkeitsprüfung durch, auch wenn
der Händler den Grill montiert hat.
m WARNHINWEIS: Lesen Sie
unbedingt die Abschnitte zur
BRENNERZÜNDUNG in diesem
Bedienungsanleitung, bevor
Sie versuchen, dieses Gerät zu
zünden.
NUR IM FREIEN ZU VERWENDEN!
m GEFAHRENHINWEIS
m WARNHINWEIS
HINWEIS FÜR DEN INSTALLATEUR:
Diese Anleitung muss beim
Besitzer des Geräts verbleiben. Der
Besitzer sollte diese Anleitung gut
aufbewahren, um sie bei Fragen
stets griffbereit zu haben.
LPG
48721
DE - GERMAN
08/01/15

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Weber Genesis S-310

  • Seite 1 · S­310 ™ ™ Vielen Dank, SIE MÜSSEN DIESE BEDIENUNGSANLEITUNG dass Sie sich für VOR DER BEDIENUNG DES GASGRILLS LESEN. einen Weber ® m GEFAHRENHINWEIS Grill entschieden Bei Gasgeruch: haben. Nehmen 1) Schließen Sie die Gaszufuhr zum Gerät. 2) Löschen Sie alle offenen Flammen.
  • Seite 2: Warnhinweise

    Grills auf Erdgas oder der Versuch, Erdgas mit diesem m Prüfen Sie nach längerer Lagerung oder längerem Flüssigpropangas­Grill zu nutzen, ist gefährlich und führt zum Nichtgebrauch den Weber­Gasgrill vor Gebrauch auf Gaslecks Verlust der Garantie. und auf Verstopfung des Brenners. Die korrekte Anleitung dazu finden Sie in dieser Bedienungsanleitung.
  • Seite 3: Inhaltsverzeichnis

    KONSERVIEREN DER EDELSTAHLFLÄCHEN ......22 WEBER -SPINNEN-/INSEKTENGITTER ........22 ®...
  • Seite 4: Explosionsdarstellung

    EXPLOSIONSDARSTELLUNG Genesis E-310 /S-310 _LP_EN_080115 ™ ™ ™...
  • Seite 5: Liste Zur Explosionsdarstellung

    12. Grillkammer 31. Zündmodul 13. Hitzereflektor 32. Windschutz 14. Herausnehmbare Fettauffangschale 33. Bedienknopf 15. Hintere Rahmenstrebe 34. Gasverteilerschlauch 16. Einweg­Tropfschale 35. Abzweigstück 17. Auffangschale 36. Schlauchführung 18. Halterung für Auffangschale 37. Schlauch / Druckregler 19. Seitenwand links 38. Seitenwand rechts WWW.WEBER.COM...
  • Seite 6: Garantie

    GILT/GELTEN NUR DIE RESTLAUFZEIT(EN) DER OBEN GENANNTEN URSPRÜNGLICHEN GARANTIE. Garantieprogramm fällt, (nach ihrer Wahl) instand setzen oder ersetzen. Falls eine Instandsetzung oder ein Ersatz nicht möglich ist, kann Weber (nach ihrer Wahl) den betreffenden Grill durch einen DIESES GARANTIEPROGRAMM GILT NUR FÜR DIE VERWENDUNG DURCH EINZELNE gleichwertigen oder höherwertigen neuen Grill ersetzen.
  • Seite 7: Aufbewahrung

    ­Gasgrill ist nicht für die Montage AUFBEWAHRUNG ® in oder auf Caravans und/oder Booten vorgesehen. • Schließen Sie das Ventil an der Gasflasche, wenn Sie den Weber -Gasgrill nicht ® m WARNHINWEIS: Bei Gebrauch erhitzt sich der gesamte Grill. verwenden.
  • Seite 8: Standortoptionen Für Die Gasflascheninstallation

    ANLEITUNG FÜR DEN GASANSCHLUSS STANDORTOPTIONEN FÜR DIE GASFLASCHENINSTALLATION 5 kg Wählen Sie eine der drei Optionen aus, um den Ort für den Betrieb der Gasflasche zu bestimmen: Einbauen in den Unterschrank, Montieren des Haltebügels oder Platzieren der Gasflasche auf dem Boden. Typ und Größe der erworbenen Gasflasche hilft Ihnen bei der Bestimmung des Einbauorts der Gasflasche.
  • Seite 9: Einbauen Der Gasflasche

    Klammern am Bodenblech (4) passen. C) Drehen Sie die Gasflasche so, dass das Ventil in Richtung Vorderseite des Grills zeigt. Stellen Sie sicher, dass die Flaschenklammern auf der Grundplatte installiert werden, und dass der Sockel der Gasflasche zwischen die Flaschenklammern passt. WWW.WEBER.COM...
  • Seite 10 Bodenplatzierung A) Stellen Sie die Gasflasche außerhalb des Unterschranks rechts neben dem Grill auf dem Boden ab (7). B) Drehen Sie die LP Gasflasche so, dass die Ventilöffnung zur Vorderseite des Weber -Gasgrills zeigt. ® ◆ Die Abbildung kann in...
  • Seite 11: Vorbereiten Für Den Anschluss An Die Lp Gasflasche

    WARNHINWEIS: Der Schlauch muss an der Seitenblende mit der Halteklammer gesichert werden. Anderenfalls kann der Gasschlauch beschädigt werden, und es kann zu einem Brand oder einer Explosion und infolge dessen zu schweren oder gar tödlichen Verletzungen und zu Sachschäden kommen. ◆ WWW.WEBER.COM...
  • Seite 12: Anschliessen Der Flüssiggasflasche

    Gasschlauch in weniger als 5 Jahren ersetzt werden muss; diese nationalen Vorschriften haben Vorrang. Wenden Sie sich für einen Ersatzschlauch mit Druckregler und Regelventileinheit an den für Sie zuständigen Händler oder Gasinstallateur. Die Kontaktinformationen der Händler finden Sie auf unserer Website unter www.weber.com.
  • Seite 13: Vorbereitung Des Leckagetests

    G) Heben Sie das Bedienfeld leicht an, kippen Sie die Vorderkante nach oben und heben Sie sie leicht an (8). H) Montieren Sie nach Beendigung des Leckagentests das Bedienfeld und den Windschutz wieder. ◆ Die Abbildung kann in Einzelheiten von dem von Ihnen erworbenen Grill abweichen. WWW.WEBER.COM...
  • Seite 14: Prüfen Auf Gaslecks

    Ein Flammentest des Brenners wurde durchgeführt. Sie sollten aus Sicherheitsgründen jedoch alle Anschlüsse erneut auf Lecks prüfen, bevor Sie Ihren Weber®-Gasgrill verwenden. Durch den Versand kann sich ein Gasanschluss lösen oder beschädigt werden. m WARNHINWEIS: Führen Sie diese Leckagentests auch dann durch, wenn Ihr Grill von Ihrem Händler montiert wurde.
  • Seite 15 GRILL NICHT. Wenden Sie sich an den für Sie zuständigen Händler. Die Kontaktinformationen der Händler finden Sie auf unserer Website unter www.weber.com. Drehen Sie nach Beendigung der Lecktests die Gaszufuhr an der Quelle AUS und reinigen Sie die Verbindungen mit Wasser.
  • Seite 16: Wiederauffüllen Der Flüssigpropan-Gasflasche

    ANLEITUNG FÜR DEN GASANSCHLUSS WIEDERAUFFÜLLEN DER FLÜSSIGPROPAN­GASFLASCHE Wir empfehlen, dass Sie die LP-Gasflasche wieder auffüllen lassen oder tauschen, bevor die Flasche vollständig leer ist. Bringen Sie die LP-Gasflasche zur Wiederauffüllung zu einem “Flüssiggas”-Händler. Ausbauen der Gasflasche: A) Schließen Sie die Gaszufuhr und trennen Sie den Schlauch und die Reglerbaugruppe von der Gasflasche.
  • Seite 17: Vor Der Verwendung Des Grills

    Schlauch auf Knicke, Risse, poröse Stellen, Abnutzung oder Einschnitte. Wenn Sie Beschädigungen am Schlauch erkennen, darf der Grill nicht verwendet werden. Ersetzen Sie den Schlauch nur durch einen von Weber zugelassenen ® Ersatzschlauch. Wenden Sie sich an den für Sie zuständigen Händler.
  • Seite 18: Zündung Und Verwendung Des Hauptbrenners

    ZÜNDUNG UND VERWENDUNG DES HAUPTBRENNERS ZÜNDEN DES HAUPTBRENNERS m GEFAHRENHINWEIS Wenn Sie den Deckel während des Zündens des Brenners nicht öffnen, oder die Wartefrist von 5 Minuten nicht einhalten, OFF/AUS START/ MEDIUM/ LOW/ um das Gas entweichen zu lassen, falls der Grill nicht brennt, HOCH MITTEL NIEDRIG...
  • Seite 19: Manuelles Zünden Des Hauptbrenners

    Gas entweichen kann, bevor Sie die Zündung erneut aktivieren. ◆ SO SCHALTEN SIE DIE BRENNER AUS Drücken Sie den jeweiligen Bedienknopf für den Brenner hinein und drehen Sie den Knopf im Uhrzeigersinn in die Position OFF. Drehen Sie die Gaszufuhr an der Gasquelle aus. ◆ WWW.WEBER.COM...
  • Seite 20: Tipps Und Nützliche Hinweise Für Das Grillen

    Gartemperatur zu erzielen. Hinweis: Falls das Grillgut während des Garvorgangs an Wärme verliert, informieren Sie sich in Abschnitt “Problembehebung” in diesem Handbuch. m WARNHINWEIS: Bewegen Sie den Weber ­Gasgrill nicht, wenn ® der Grill in Betrieb ist oder wenn der Grill heiß ist.
  • Seite 21: Problembehebung

    Ziehen Sie die Mutter(n) fest. Wenn ein Problem auftritt, das Sie nicht mit einer der hier angegebenen Methoden lösen können, wenden Sie sich bitte an den für Sie zuständigen Händler. Allgemeine Kontaktinformationen finden Sie auf unserer Website unter www.weber.com. WWW.WEBER.COM...
  • Seite 22: Wartung

    Flavorizer Bar­Aromaschienen an den für Sie zuständigen Händler. Adressen von ® Händlern finden Sie auf unserer Website unter www.weber.com. Wenn Sie die oben genannten Symptome nicht beheben, kann es Flavorizer Bars­Aromaschienen und Grillroste – Reinigen Sie diese Teile mit einer ®...
  • Seite 23: Reinigen Oder Austauschen Der Brennerrohre

    E) Entnehmen Sie das Zündmodul aus dem Bedienfeld (6) und entfernen Sie alle Kabel vom Modul. Entfernen Sie mit einem Kreuzschlitzschraubendreher die Schrauben von der Unterseite des Bedienfeldes (7). G) Heben Sie das Bedienfeld etwas an, kippen Sie die Vorderkante nach oben und heben Sie es vorsichtig ab (8). WWW.WEBER.COM...
  • Seite 24 WARTUNG REINIGEN ODER AUSTAUSCHEN DER BRENNERROHRE (Forts.) Ausbauen der Brennerrohre Sie benötigen Folgendes: Einen Steckschlüssel 5/16". A) Entfernen Sie das/die Zündungskabel vom/von den Zünderklipp(s) (9). B) Entfernen Sie mit einem Steckschlüssel 5/16" die Schrauben, mit denen der Crossover -Kanal hinten in der Grillkammer befestigt ist (10). ®...
  • Seite 25: Bedienung Des Elektronischen Zündsystems

    Hören Sie und schauen Sie, ob am Brenner Funken erzeugt werden. Falls Sie das elektronische Zündsystem immer noch nicht zünden können, wenden Sie sich an den für Sie zuständigen Händler. Allgemeine Kontaktinformationen finden Sie auf unserer Website unter www.weber.com. ◆ VERDRAHTUNGSHANDBUCH FÜR ZÜNDUNGSMODUL 320 Kabelende und Klemmenfarbe Brennerröhre...
  • Seite 26: Jährliche Wartung

    Brenners den Brenner wieder ein. Wenn Spinnen-/Insektengitter beschädigt sind oder nicht gereinigt werden können, wenden Sie sich an den für Sie zuständigen Händler. Kontaktinformationen finden Sie auf unserer Website unter www.weber.com. Muster der Brennerflamme Die Brenner des Weber -Gasgrills wurden werkseitig auf die korrekte Luft-Gas- ®...
  • Seite 27: Notizen

    NOTIZEN WWW.WEBER.COM...
  • Seite 28 Weitere Informationen zur Entsorgung dieses Erzeugnisses in Europa finden Sie auf unserer Website unter www.weber.com. Wenden Sie sich an den unter Ihrem Land aufgeführten Importeur. Falls Sie nicht über einen Internetzugang verfügen, wenden Sie sich bitte an Ihren Händler, um Name, Anschrift und Telefonnummer des Importeurs zu erfahren.
