Isidor Entdeckerix ST_210 Montageanleitung Seite 8

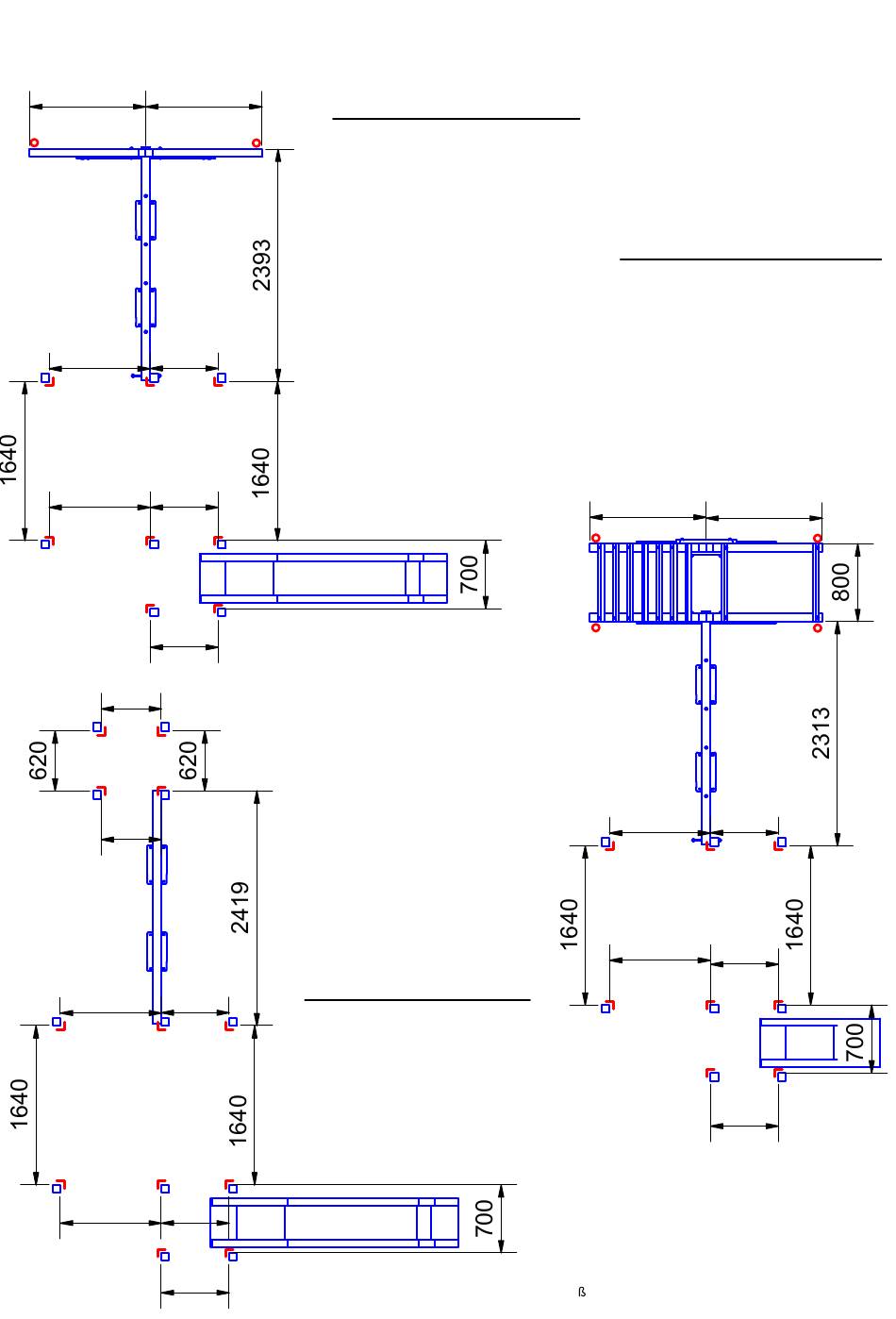

Fundamente mit Schaukelanbau
1197 1197
1040 700
1040 700
700
620
620
1040 700
1040 700
700
Schaukelanbau einfach
Fundamentplan mit Leiter
L
8 x Winkelanker
2 x Schraubanker
O
Fundamentplan mit Rampe
L
8 x Winkelanker
4 x Schraubanker
O
Fundamentplan mit Treppe
L
9 x Winkelanker
2 x Schraubanker
O
Schaukelanbau Turm
Fundamentplan mit Leiter
L
12 x Winkelanker
Fundamentplan mit Rampe
L
12 x Winkelanker
2 Schraubanker
O
Fundamentplan mit Treppe
L
13 x Winkelanker
Seite 8 von 29
Schaukelanbau erweitert
Fundamentplan mit Leiter
L
8 x Winkelanker
O 4 x Schraubanker
Fundamentplan mit Rampe
L
8 x Winkelanker
6 x Schraubanker
O
Fundamentplan mit Treppe
L
9 x Winkelanker
4 x Schraubanker
O
1197
1040 700
1040
700
700
Ma angaben soweit nicht anders angegeben in mm!
1197
