MODELS
FTXN25KEV1B
FTXN35KEV1B

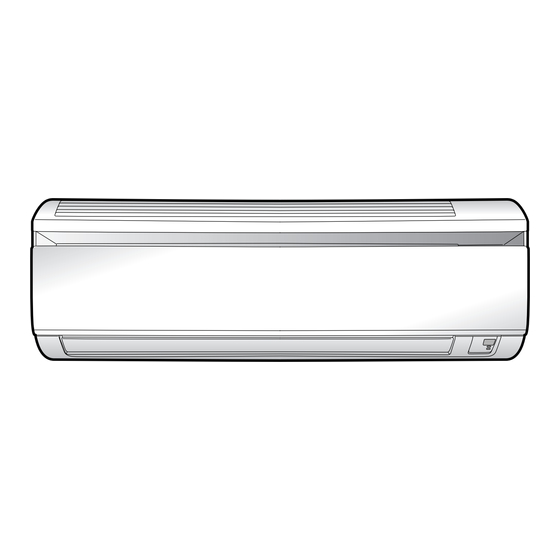

DAIKIN ROOM AIR CONDITIONER
INSTALLATION MANUAL
R410A Split Series
Installation manual
Installationsanleitung
Manuel d'installation
Installatiehandleiding
Manual de instalación
Manuale di installazione
ã÷åéñßäéï åãêáôÜóôáóçò
Manual de instalação
óêîâîäñòâî ïî ìîíòàæó
ontaj kilavuzu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin FTXN35KEV1B
Inhaltszusammenfassung für Daikin FTXN35KEV1B
- Seite 1 DAIKIN ROOM AIR CONDITIONER INSTALLATION MANUAL R410A Split Series Installation manual Installationsanleitung Manuel d’installation Installatiehandleiding Manual de instalación Manuale di installazione ã÷åéñßäéï åãêáôÜóôáóçò Manual de instalação óêîâîäñòâî ïî ìîíòàæó ontaj kilavuzu MODELS FTXN25KEV1B FTXN35KEV1B...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und ACHTUNG ...Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konse- WARNUNG quenzen wie Tod oder schwere Körperverletzung. -
Seite 3: Auswahl Des Installationsorts
Zubehör – Innengerät Montageplatte Fernbedienungshalter Bedienungsanleitung Montageplatten- Befestigungsschrauben für Installationsanleitung Befestigungsschraube den Fernbedienungshalter (M4 × 25L) (M3 × 20L) Fotokatalytischer Titan-Apatit- Trockenbatterie AAA. LR03 Luftreinigungsfilter (Alkali) Innengerät-Befestigungsschraube Drahtlose Fernbedienung (M4 × 12L) Auswahl des Installationsorts • Holen Sie vor der Wahl des Installationsorts die Zustimmung des Benutzers ein. Innengerät •... -
Seite 4: Abnehmen Und Anbringen Der Frontplatte
Installationstipps Abnehmen und Anbringen der Frontplatte • Ausbaumethode 1) Platzieren Sie Ihre Finger in die Vertiefungen des Hauptgeräts (je eine Vertiefungen am Hauptgerät auf der linken und rechten Seite), und öffnen Sie die Frontplatte bis zum Anschlag. 2) Öffnen Sie die Frontplatte weiter, während Sie die Platte nach rechts schieben und auf sich zu ziehen, um die Drehachse auf der linken Seite zu lösen. -
Seite 5: Innengerät-Installationszeichnungen
Innengerät-Installationszeichnungen Anbringen des Innengeräts Montageplatte Haken Sie die Klemmen des Bodenrahmens auf der Montageplatte ein. Wenn sich die Klemmen nur schwer einhaken lassen, nehmen Sie den Klammer Frontgrill ab. A Montageplatte Entfernen des Innengeräts Drücken Sie den markierten Bereich Bodenrahmen Markierung (am unteren Teil des Frontgrills) nach Frontgrill... -
Seite 6: Installieren Der Montageplatte
Installation des Innengeräts Installieren der Montageplatte • Die Montageplatte sollte an einer Wand angebracht werden, die das Gewicht des Innengeräts tragen kann. 1) Sichern Sie die Montageplatte vorübergehend an der Wand, stellen Sie sicher, dass sie völlig waagerecht ist, und markieren Sie die Bohrpunkte an der Wand. -
Seite 7: Installation Des Innengeräts
Installation des Innengeräts Bohren eines Lochs durch die Wand und Anbringen des Wanddurchbruchrohrs • Verwenden Sie für Wände mit Metallrahmen oder Metallplatten ein Wanddurchbruchrohr und eine Wandabdeckung im Durchführungsloch, um mögliche Hitze, elektrischen Schlag oder Brand zu verhüten. Innen Außen •... -
Seite 8: Austauschen Der Ablassschraube Und Des Ablaufschlauchs
3-2. Rohrleitung linke Seite, Rohrleitung links hinten oder Seite oder Rohrleitung links unten Austauschen der Ablassschraube und des Ablaufschlauchs Anbringungsposition des Ablaufschlauchs • Austausch auf der linken Seite *Der Ablaufschlauch befindet sich auf der Rückseite des Geräts. 1) Die Isolierungs-Befestigungsschraube auf der rechten Seite entfernen, und den Ablaufschlauch abnehmen. - Seite 9 Installation des Innengeräts Verdrahtung 1) Isolieren Sie die Kabelenden ab (15mm). 2) Ordnen Sie die Drahtfarben den Klemmennummern an den Klemmenblöcken des Innen- und Außengeräts zu, und schrauben Sie die Drähte fest an den entsprechenden Klemmen an. 3) Schließen Sie die Erdleiter an die entsprechenden Klemmen an. 4) Ziehen Sie an den Drähten, um sicherzustellen, dass sie sicher eingeklemmt sind, und klemmen Sie dann die Drähte mit dem Kabelhalter ein.
-
Seite 10: Bördeln Des Rohrendes
Ablaufverrohrung Der Ablaufschlauch sollte nach unten geneigt sein. 1) Schließen Sie den Ablaufschlauch wie rechts beschrieben an. Ein Siphon ist nicht erlaubt. Das Schlauchende nicht in Wasser eintauchen. 2) Entfernen Sie die Luftfilter, und gießen Sie etwas Wasser in die Ablaufwanne um zu überprüfen, dass das Wasser einwandfrei abfließt. -
Seite 11: Verlegen Der Kältemittelleitungen
Verlegen der Kältemittelleitungen Kältemittel-Rohrleitungen ACHTUNG • Verwenden Sie die am Hauptgerät befestigte Bördelmutter. (Um Rissbildung in der Bördelmutter durch Altersverschleiß zu verhüten.) • Tragen Sie Kältemittelöl auf die Innenfläche der Bördelung auf, um ein Gasleck zu verhindern. (Verwenden Sie Kältemittelöl für R410A-Systeme.) •... -
Seite 12: Probelauf Und Prüfung
Probelauf und Prüfung Probelauf und Prüfung 1-1 Messen Sie die Versorgungsspannung, und stellen Sie sicher, dass sie im vorgeschriebenen Bereich liegt. 1-2 Der Probelauf sollte entweder im Kühl- oder Heizmodus durchgeführt werden. • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur, und wählen Sie im Heizmodus die höchste programmierbare Temperatur. - Seite 13 Two-dimensional bar code is a code for manufacturing. 66162647 3P272446-5 M10B110 (1101) HT...
