Instrukcja Obsługi; Konserwacja - Chicago Pneumatic CP7733 Series Betriebsanleitung

polski
PL
(Polish)
Instrukcja Obsługi
Typ maszyny:
Przyrząd służy do wkręcania i wykręcania łączników gwintowanych do
drewna, metalu i plastiku. Nie wolno stosować do innych celów. Tylko
dla fachowców.
Wymogi dotyczące dopływu powietrza
1. Szlifierka wymaga czystego, suchego powietrza pod ciśnieniem
90 psig (6,2 bar).Wyższe ciśnienie drastycznie ogranicza trwałość
narzędzia.

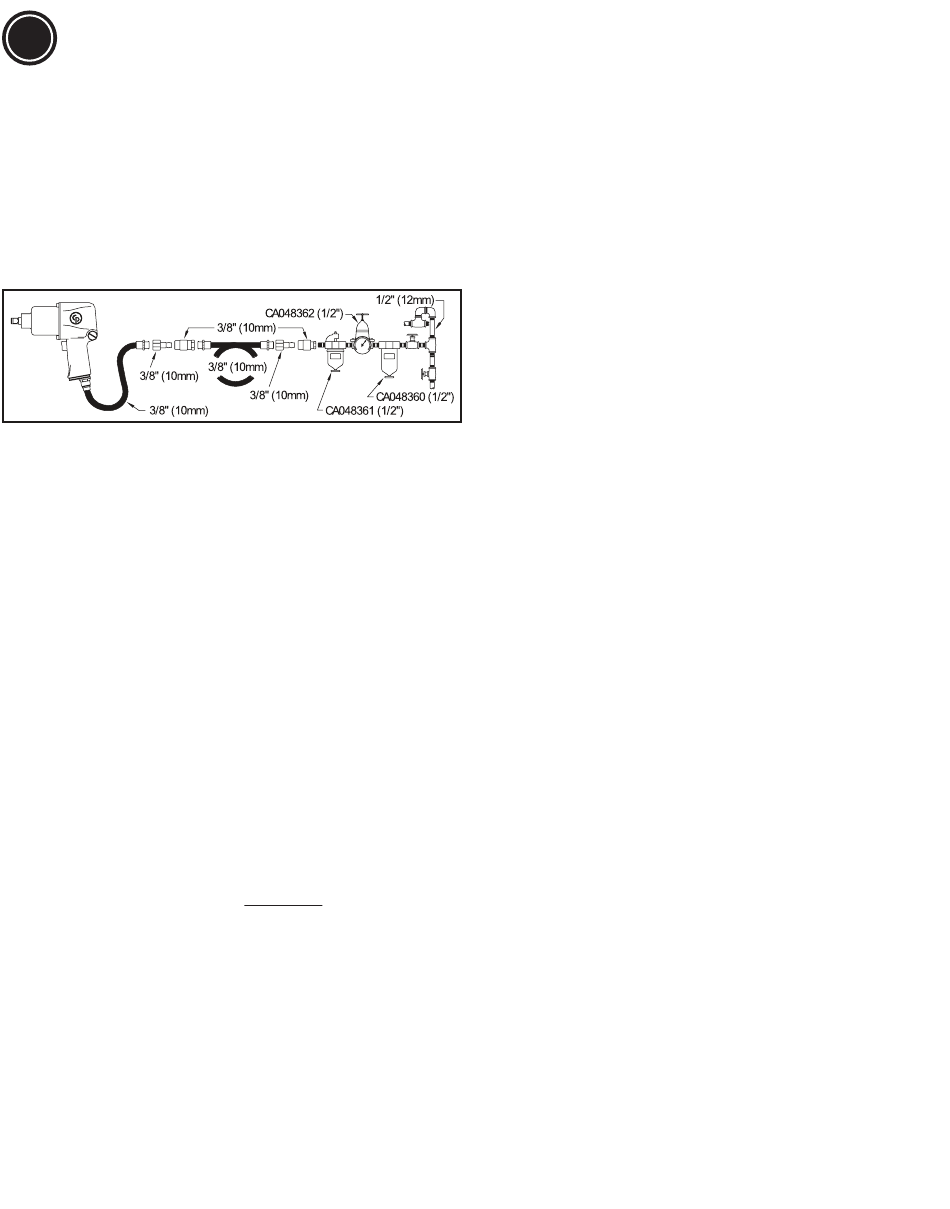

2. Podłącz szlifierkę do źródła powietrza, używając rury i łącznika jak
pokazano na ilustracji.
Smarowanie
1. Stosuj smarowanie poprzez przewód powietrzny olejem SAE nr 10,
wyreguluj do 2 kropli na minutę. Jeżeli smarowanie nie może być
przeprowadzone przez przewód powietrzny, wlewaj raz dziennie olej
silnikowy.
2. Smarować stosując 22 ml (3/4 oz.) syntetycznego smaru do
sprzęgieł CP Pneu-Lube Synthetic Clutch Grease 8940158455.
Działanie
1. Klucz udarowy jest przeznaczony do pracy z łącznikami gwintowymi.
Aby uruchomić klucz, należy pociągnąć spust lub uchwyt. Aby
wywołać ruch obrotowy w przód, należy popchnąć zawór zmiany
kierunku w stronę wskazaną przez strzałkę w przód na tylnej
obudowie. Aby wywołać ruch obrotowy wstecz, należy popchnąć
zawór zmiany kierunku w stronę wskazaną przez strzałkę w tył na
tylnej obudowie. Podczas ponownego montażu należy upewnić się,
że wkładka z oznaczeniem Q jest skierowana ku obudowie sprzęgła
(Indeks - nr 113)
2. Klucz udarowy jest wyposażony w funkcję regulacji mocy oddawanej.
Aby zwiększyć moc, należy obrócić pokrętło regulacji w kierunku
przeciwnym do ruchu wskazówek zegara, a aby zredukować moc - w
kierunku zgodnym z ruchem wskazówek zegara.

Konserwacja

1. Po pierwszym roku użytkowania należy co trzy miesiące rozbierać
i sprawdzać silnik pneumatyczny i sprzęgło udarowe co 3 (trzy),
miesiące, jeżeli przyrząd jest używany codziennie. Uszkodzone lub
zużyte części należy wymienić.
2. Szybciej zużywające się części są podkreślone w spisie.
3. Aby skrócić przestoje, zaleca się następujące zestawy serwisowe:
Zestaw do regulacji:
patrz: liczta części 8940169119
Dane techniczne
Swobodne obroty; CP7733 & CP7733-2: 6900 obr./min
Oryginalne instrukcje
Copyright 2010, Chicago Pneumatic Tool Co. LLC
Wszystkie prawa zastrzeżone. Używanie lub kopiowanie całości lub części
niniejszego tekstu bez upoważnienia jest zabronione. Dotyczy w szczególności
znaków towarowych, określeń modeli, numerów części i rysunków. Należy
stosować wyłącznie części autoryzowane przez producenta. Usterki i awarie
powstałe w wyniku używania nieautoryzowanych części nie podlegają gwarancji
ani odpowiedzialności za produkt.
Określenie hałasu i wibracji
Poziom hałasu 101 dB(A)(CP7733 & CP7733-2), dokładność 3 dB(A)
zgodnie z EN ISO 15744. Natężenie hałasu + 11dB(A).
Wibracja poniżej:
CP7733 & CP7733-2: 7.9 m/s², dokładność k = 3.5 m/s², re. ISO 28927-
2.
Określenie hałasu i wibracji Wszystkie wartości obowiązują od daty
niniejszej publikacji. Najnowsze informacje można znaleźć pod adresem
cp.com.
Podane wartości określono na podstawie testów laboratoryjnych
zgodnie z określonymi normami. Wartości te nie są wystarczające
do określenia potencjalnego ryzyka. Wartości określone dla
poszczególnych stanowisk pracy mogą być wyższe niż wartości podane.
Rzeczywiste narażenie i ryzyko indywidualnego użytkownika zależy od
sposobu wykonywania i przedmiotu pracy, organizacji stanowiska pracy,
czasu jej wykonywania i stanu fizycznego pracownika.
Chicago Pneumatic nie bierze odpowiedzialności za konsekwencje
stosowania zadeklarowanych wartości narażenia na wibracje zamiast
wartości wyrażających rzeczywiste narażenie w indywidualnej sytuacji w
miejscu pracy, nad którym nie sprawuje kontroli.
W przypadku niewłaściwego użytkowania, narzędzie może powodować
syndrom drgań przekazywanych na kończyny górne (ang. hand-arm
vibration) Poradnik unijny dotyczący emisji drgań przekazywanych na
kończyny górne można odnaleźć na stronie
http://www.humanvibration.com/EU/VIBGUIDE.htm
Zalecamy przeprowadzanie badań okresowych, mających na celu
wykrycie objawów związanych z działaniem drgań, aby umożliwić
zmianę procedur i zapobiec dalszemu pogorszeniu stanu zdrowia.
Ograniczona gwarancja producenta
Ograniczona gwarancja: „wyroby" Chicago Pneumatic Tool Company, LLC ("CP") są
objęte roczną gwarancją materiału i wykonania obowiązującą przez jeden rok od chwili
zakupu. Gwarancja dotyczy wyrobów nowych zakupionych bezpośrednio od CP lub od
autoryzowanych dealerów. Oczywiście gwarancja nie obejmuje produktów, które były
nieprawidłowo używane, modyfikowane lub naprawiane przez osoby nieuprawnione
przez CP lub autoryzowanych przedstawicieli serwisowych. Jeżeli produkt CP okaże
się niesprawny z powodu wady materiału lub wykonania w ciągu roku od chwili zakupu,
należy zwrócić go do Fabrycznego Centrum Obsługi lub Autoryzowanego Ośrodka
Obsługi dla narzędzi CP, opłacając transport. Do wadliwego produktu należy dołączyć
nazwę i adres użytkownika, dowód i datę zakupu i krótki opis zaistniałego problemu.
CP zadecyduje, czy dokona naprawy czy wymiany produktu na pełnosprawny na swój
koszt. Produkt naprawiony lub wymieniony jest objęty wyżej opisaną gwarancją na czas
do wygaśnięcia oryginalnej gwarancji. Na podstawie tej gwarancji odpowiedzialność CP
ograniczona jest do naprawy lub wymiany wadliwego produktu. (Nie istnieje żadna inna
gwarancja ani rękojmia i CP nie może być uważana za odpowiedzialną za szkody
dodatkowe, następcze lub szczególne ani za inne szkody, koszty lub wydatki z
wyjątkiem kosztów naprawy lub wymiany produktu jak opisano powyżej).
CP7733 Seria
Klucz udarowy
