čeština
CS
(Czech)
PŘÍRUČKA S INSTRUKCEMI
Typ stroje:
Tento výrobek je určen k instalaci a odmontovávání úchytů se závity
do a ze dřeva, kovu a plastiku. Žádné jiné použití není povoleno. Tento
výrobek je určen pouze k profesionálnímu použití.
Požadavky na přívod vzduchu
1. Nástroj pro přívod s 90 psig (6,3 baru) čistého, suchého vzduchu.
Vyšší tlak podstatně snižuje životnost nástroje.

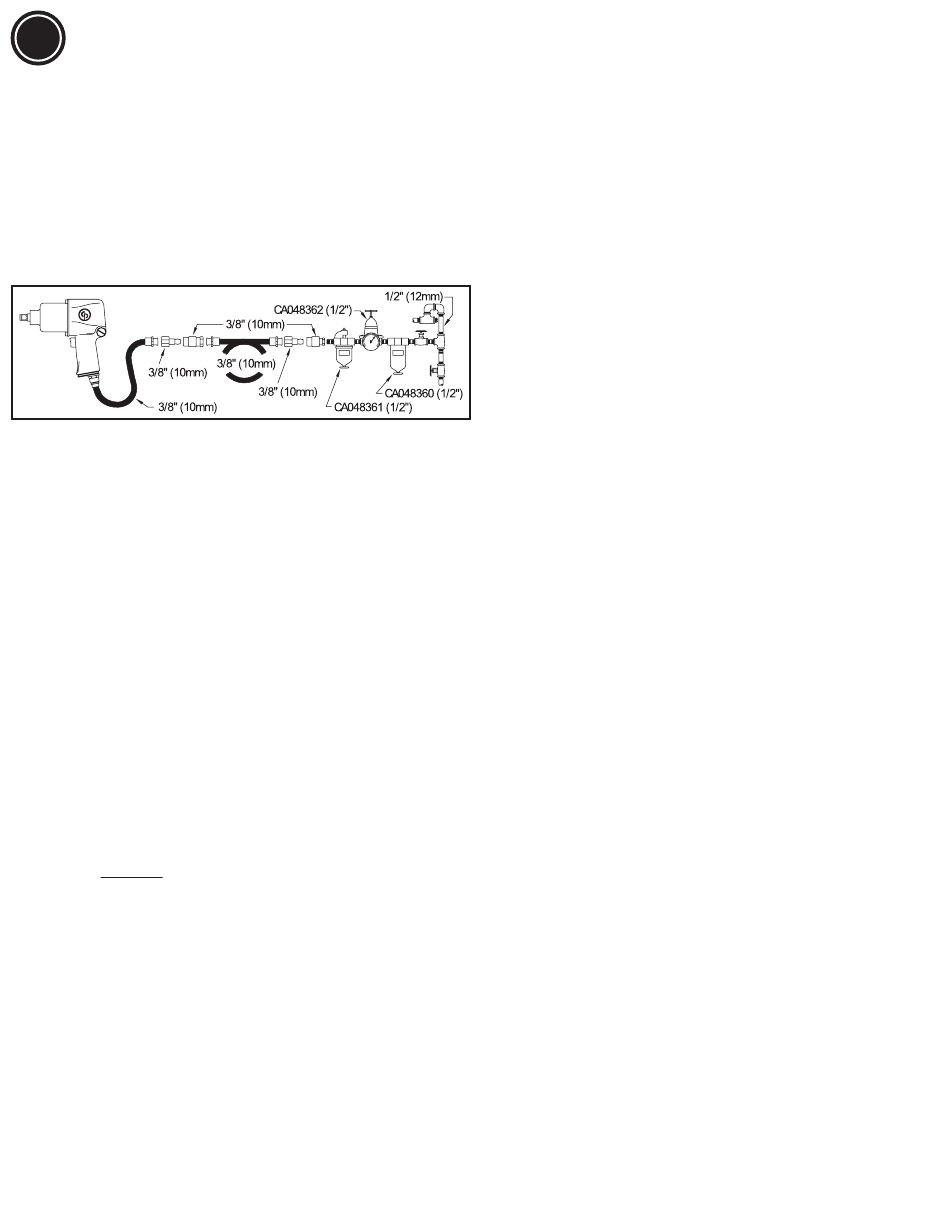

2. Připojte nástroj k vzduchovému vedení pomocí trubice, hadice a
úchytů o velikostech uvedených v diagramu níže.
Mazání
1. Používejte mazadlo vzduchového vedení s olejem SAE č. 10,
upravené na dvě kapky za minutu. Pokud nemůže být použito
mazadlo vzduchového vedení, přidejte jednou denně do vstupu olej
pro vzduchové motory.
2. Použijte 3/4unce (22 ml) CP syntetického mazadla na spojky pro
nástroje na stlačený vzduch 8940158455.
Obsluha
1. Tento pneumatický šroubovák je určený k použití s nástavci pro
pneumatický šroubovák a k práci s ozávitovanými šrouby. Spustíte
zatažením spouště na rukojeti. Pro práci s chodem vpřed stiskněte
vratný ventil směrem k šipce dopředu na zadním krytu. Pro práci s
opačným chodem stiskněte vratný ventil směrem k šipce dozadu
na zadním krytu. Při smontování se ujistěte, že strana pláště s
vyraženým Q je čelem ke krytu spojky (č. indexu 113).
2. Tento pneumatický šroubovák je vybavený regulátorem výstupního
výkonu. Otočte regulátorem proti směru hodinových ručiček pro
maximální výkon, ve směru hodinových ručiček pro snížení výkonu.
Údržba
1. Po prvním roce rozmontujte a zkontrolujte pneumatický motor a
spojku každé tři (3) měsíce, pokud je nástroj používán každý den.
Vyměňte poškozené nebo opotřebované součástky.
2. Součástky, které se hodně opotřebovávají, jsou v seznamu
součástek podtrženy.
3. K zajištění minimálních prostojů doporučujeme následující soupravy
pro servis:
Seřizovací souprava:
viz seznam dílů 8940169119 pro detaily
Technické údaje
Otáčky bez zatížení; CP7733 & CP7733-2: 6900 ot./min.
Původní pokyny
Copyright 2010, Chicago Pneumatic Tool Co. LLC
Všechna práva vyhrazena. Veškeré nepovolené používání nebo kopírování
obsahu nebo jeho částí je zakázáno. Platí to zvláště pro obchodní značky,
označení modelů, čísla součástek a výkresy. Používejte pouze schválené
součástky. Veškerá poškození nebo selhání způsobená použitím neschválených
součástek není pokryto zárukou nebo zodpovědností za výrobek.
Maticový klíč na stlačený vzduch
Prohlášení o hluku a vibracích
Hladina tlaku zvuku 101 dB(A)(CP7733 & CP7733-2), ochylka 3 dB(A),
v souladu s EN ISO 15744. Pro sílu zvuku přidejte 11 dB(A).
Hodnoty vibrací:
CP7733 & CP7733-2: 7.9 m/s², ochylka k = 3.5 m/s², re. ISO 28927-2.
Prohlášení o hluku a vibracích
Všechny hodnoty platí k datu vydání této publikace. Nejnovější
informace naleznete na webových Stránkách cp.com.
Tyto vyhlášené hodnoty byly získány laboratorním testováním v souladu
s uvedenými standardy a nejsou vhodné pro použití k vyhodnocení
rizika. Hodnoty naměřené na individuálních pracovištích mohou být
vyšší než vyhlášené hodnoty. Skutečné hodnoty vystavení a rizika
poškození individuálního uživatele jsou jedinečná a závisí na tom,
jak uživatel pracuje, na designu nástroje a pracovní stanice i na času
vystavení a fyzickém stavu uživatele. Společnost Chicago Pneumatic
nemůže zodpovídat při vyhodnocení individuálního rizika na pracovišti,
nad kterým nemá kontrolu, za následky používání prohlášených hodnot
místo hodnot odrážejících skutečné vystavení riziku.
Toto nářadí může při nesprávném používání způsobovat syndrom
chvění rukou/paží. Příručku EU popisující, jak se vypořádat s vibracemi
rukou/paží, najdete na
http://www.humanvibration.com/EU/VIBGUIDE.htm. Doporučujeme
program zdravotního dohledu umožňující včasné odhalení symptomů,
které mohou souviset se zatížením vibracemi, aby bylo možné upravit
řídicí procesy s cílem předcházení budoucím újmám.
OMEZENÁ ZÁRUKA VÝROBCE
Omezená záruka: Na „Výrobky" společnosti Chicago Pneumatic Tool Co. LLC („CP")
je poskytována záruka na závady materiálů a provedení po dobu jednoho roku od
data nákupu. Tato záruka platí pouze pro výrobky zakoupené nové od CP nebo jejích
autorizovaných dealerů. Tato záruka samozřejmě neplatí pro výrobky, se kterými bylo
hrubě zacházeno, nebyly používány správných způsobem nebo byly upravovány nebo
opravovány někým jiným než CP nebo jejím autorizovaným servisním zástupcem.
Pokud se ukáže, že výrobek CP má závadu materiálu nebo provedení do doby jednoho
roku od data nákupu, vraťte jej jakémukoli servisnímu středisku továrny CP nebo
autorizovanému servisnímu středisku pro nástroje CP s předplaceným přepravným a
přiložte své jméno a adresu, odpovídající důkaz data nákupu a stručný popis závady.
CP na základě vlastního uvážení závadný výrobek opraví nebo vymění. Opravy nebo
výměny jsou zaručeny podle výše uvedeného popisu po zbytek původního záručního
období. Jediná zodpovědnost CP a váš výhradní opravný prostředek v rámci této
záruky je omezen na opravu nebo výměnu závadného výrobku. (Neexistují žádné
jiné vyjádřené nebo implikované záruky a CP nebude zodpovědná za náhodné,
následné nebo speciální škody nebo jakékoli jiné škody, náklady nebo výdaje s
výjimkou nákladů nebo výdajů na opravu nebo výměnu, tak jsou popsány výše.)
CP7733 Série
