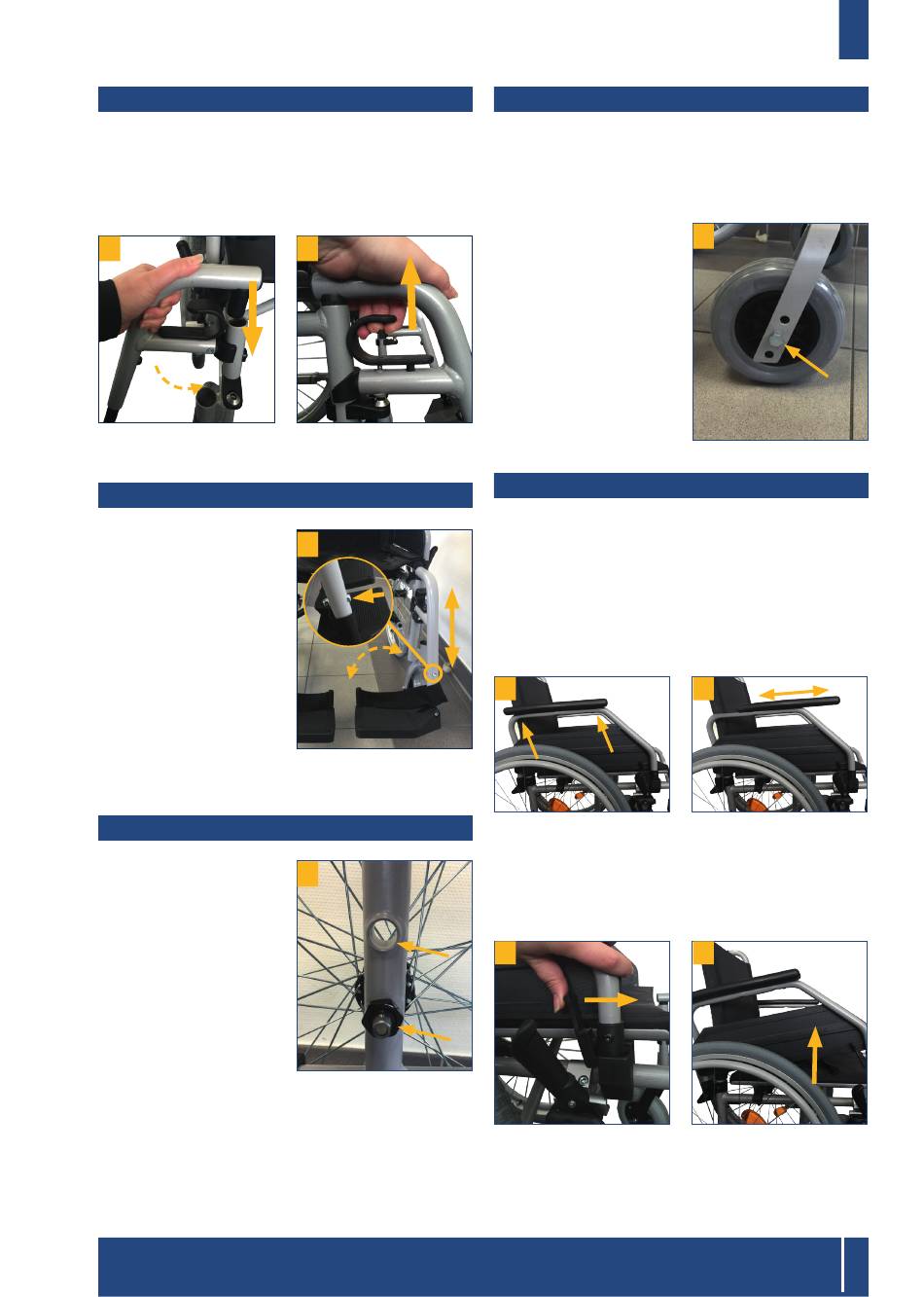

Einhängen der Fußstützen
Hängen Sie die beiden Fußstützen wie abgebildet ein
und schwenken Sie diese nach innen bis sie hörbar
einrasten (Bild 4). Zum Freigeben der Fußstützen
Hebel nach oben ziehen und Fußstütze seitlich
wegschwenken (Bild 5).
4
Fußstützen nie nach innen wegschwenken!
Längeneinstellung der Fußauflage
Längeneinstellung
(Bild 6)
Öffnen und entnehmen Sie
die Schraube an der Rück-
seite der Fußstütze (siehe
Kreis) und stellen Sie die
Länge Ihren Wünschen
entsprechend durch Ver-
schieben nach oben oder
unten ein. Prüfen Sie, wo
die Gewindebohrung sitzt
und setzen Sie die Arre-
tierschraube wieder ein.
Schraube wieder festziehen!
Sitzhöhe einstellen (Radaufnahme hinten)
Die Sitzhöhe hinten lässt
sich in Stufen einstellen.
Zum Verstellen nehmen
Sie die beiden Greifreifen-
räder durch Drücken des
Entriegelungsknopfes ab
(siehe Kapitel Räder auf-
stecken). Öffnen Sie die
Mutter der Radaufnahme
und versetzen Sie diese in
die gewünschte Bohrung.
Setzen Sie die Mutter mit
Sicherungsscheibe wieder
auf und ziehen Sie sie an (Bild 7).
Vergewissern Sie sich, dass die Radachse gut angezo-
gen ist!
Drive Medical GmbH & Co. KG | Stand: 28.04.2021 | Irrtum und Änderungen vorbehalten
5
6
7
Sitzhöhe einstellen (Radaufnahme vorn)
Die Sitzhöhe vorn lässt sich in Stufen einstellen und wird
der gewünschten Sitzflächen-Neigung entsprechend
eingestellt. Zum Verstellen öffnen Sie die Radachsen-
schraube und ziehen diese heraus.
Die Stopfen der entspre-
chenden Bohrungen sind
leicht austauschbar. Ver-
setzen Sie das Rad nun in
die gewünschte Position
und stecken Sie die Rad-
achsenschraube wieder
ein und ziehen diese fest
(Bild 8).
Vergewissern Sie sich,
dass die Radachse gut
angezogen ist!

Armlehnen einstellen und abnehmen

Im Anlieferzustand sind die Armlehnen bereits am Roll-
stuhl montiert. Die Armauflagen sind austauschbar. Je
nach Anforderung können die Armauflage als Kurz- oder
Langarmstütze (Bild 9+10) eingestellt werden. Zur Ein-
stellung lösen Sie die Schrauben an der Unterseite und
verstellen Sie die Armlehne in die gewünschte Position.
Schraube wieder festziehen!
9
Zum Wegschwenken der Armlehne nach hinten, betäti-
gen Sie den Entriegelungshebel vorn an der Armlehne
und halten diesen, bei gleichzeitigem hochziehen der
Armlehne, gedrückt bis die Armlehne frei ist. Nun kann
sie nach hinten weggeschwenkt werden (Bild 11+12).
11
