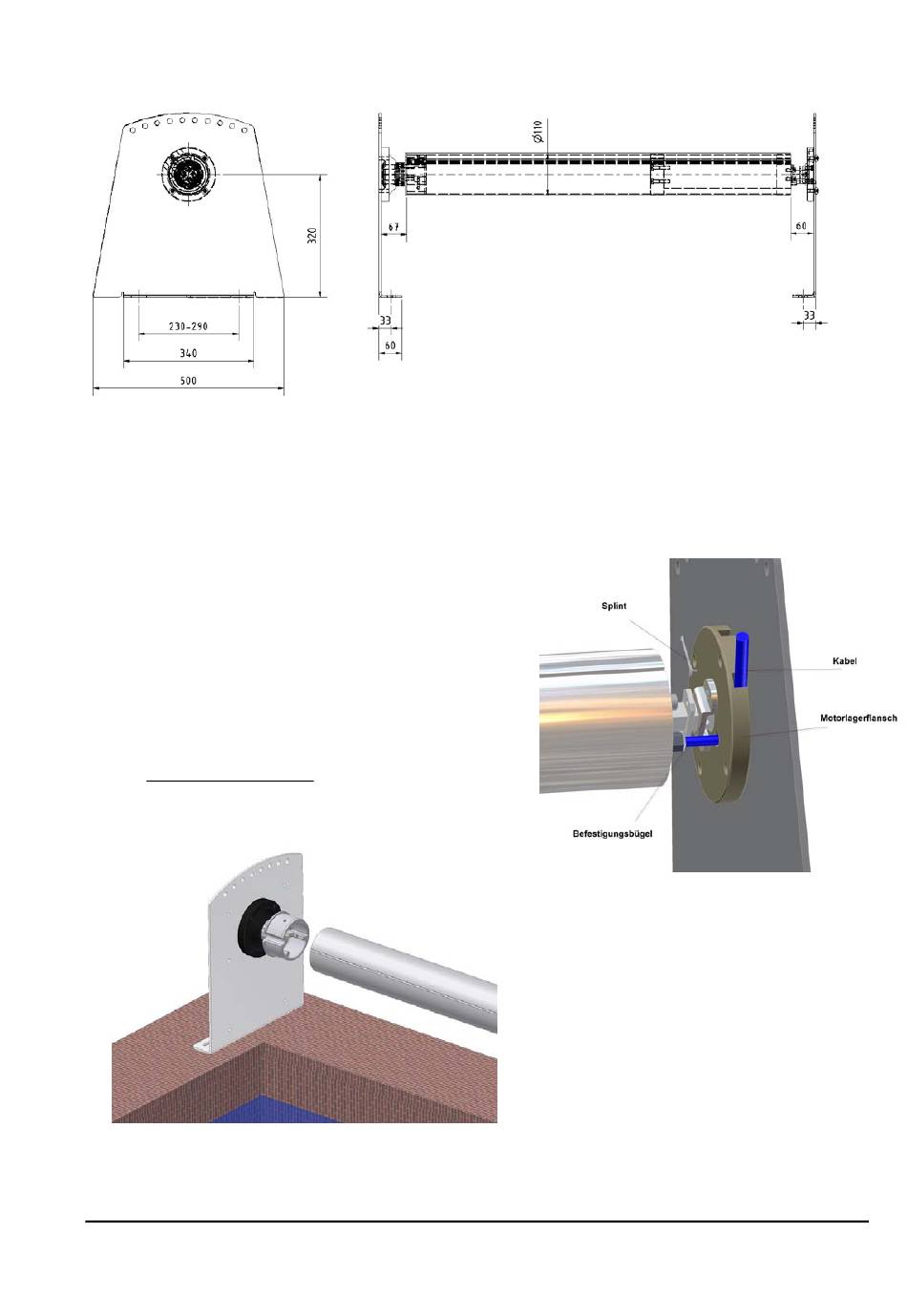

Montage:
1.
Die Seitenschilder sind mit der Lagerung vormontiert.
2.
Einschieben des Antriebes (Rohrmotor) in die Wickelwelle
3.
Befestigen des Antriebes mit dem am Seitenschild
montiertem Befestigungsbügel mittels Splint.
Motorkabel durch den Motorlagerflansch
vorgesehenen Aussparungen durchziehen
Seitenschild Lagerseite
Technische Änderungen vorbehalten
B i e r i A l p h a C o v e r s A G
B a d h u s 1 2
C H – 6 0 2 2 G r o s s w a n g e n
F o n 0 0 4 1 - ( 0 ) 4 1 - 9 8 4 0 9 - 0 0
F a x 0 0 4 1 - ( 0 ) 4 1 - 9 8 4 0 9 - 1 1
4.
Seitenschild mit montierten Lagernocken
in Alu Rohr einfahren und verschrauben.
Befestigen der Aufrollvorrichtung am
Beckenrand
