Montageanleitung und Bedienungshinweise
Rollladen-Abdeckung LUGANO – ZERMATT (Rollmatic)
Wichtig:
Geliefertes Material:

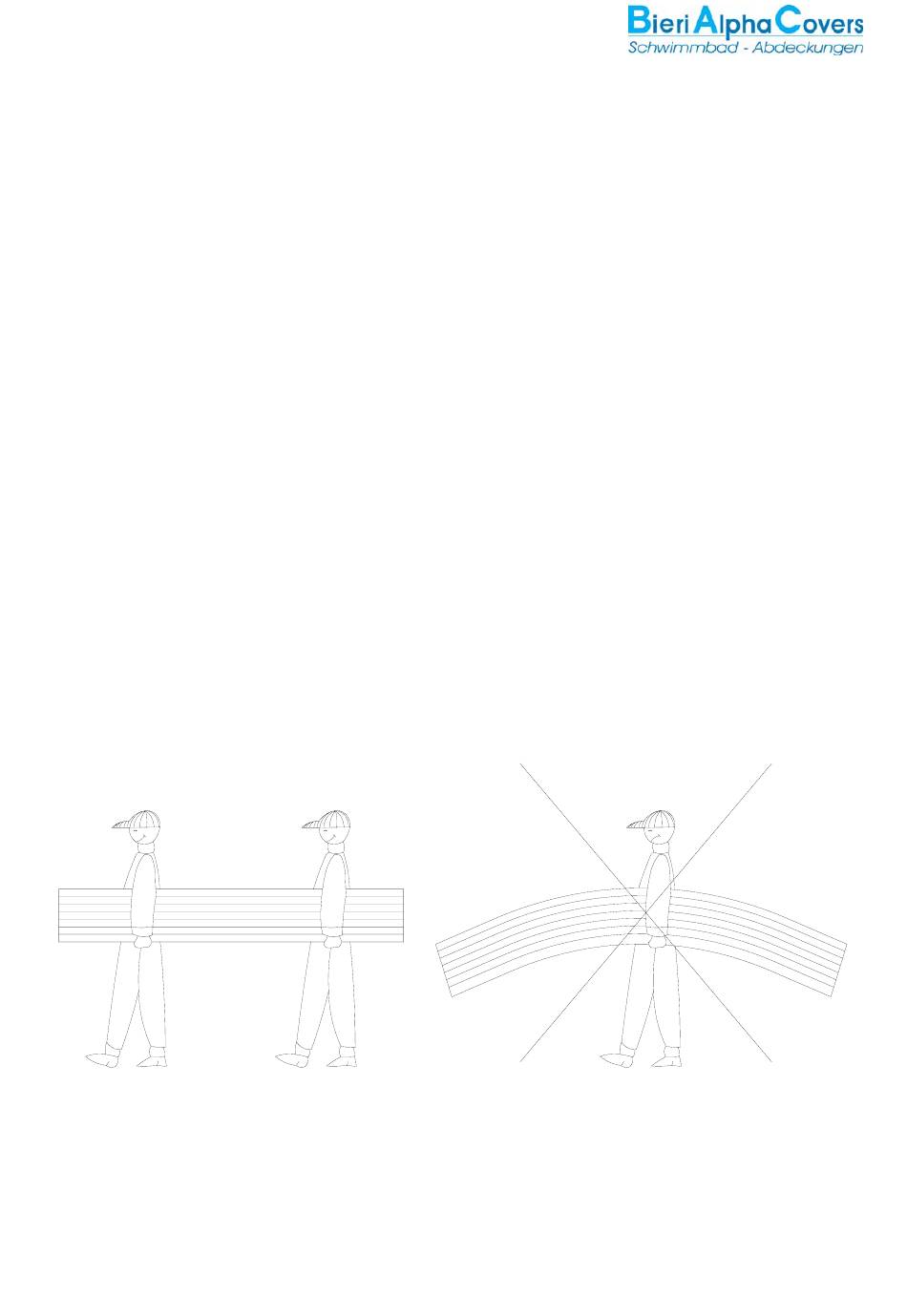

Vorsicht beim Auspacken der Rollladen-Lamellen
Wichtig: Die Rollladensegmente immer im aufgerollten Zustand aufs Wasser legen.
Die Rollladen-Lamellen sind durch ein zuverlässiges und aufwendiges System abgedichtet
worden. Durch falsche Handhabung beim Transport auf das Objekt kann diese
Aussenabdichtung abgedrückt werden. Setzen Sie also die Lamellen nicht einer starken
Durchbiegung aus. Es können Brüche und Haarrisse entstehen, so dass die Lamellen
nicht mehr wasserdicht sind.
Beachten Sie die Montageanleitung und Bedienungshinweise „ Rollladen"
Zur Beachtung:
MROLLMATICZERMATT08.doc
Bei Eintreffen der Lieferung überprüfen Sie diese bitte auf
Vollständigkeit und eventuelle Transportschäden.
Das gelieferte Material ist, auftragsbedingt, unterschiedlich. Sie
können es nach untenstehender Aufstellung und aufgrund der
verschiedenen Rüstlisten überprüfen. Beachten Sie bitte, dass
verschiedene Teile bereits vormontiert sind.
Die Transparent- und Solarlamellen müssen immer auf oder unter der
Wasseroberfläche liegen oder auf der Aufwickelrolle abgedeckt sein.
1
Werbung
Verwandte Anleitungen für Bieri ZERMATT
Inhaltszusammenfassung für Bieri ZERMATT
- Seite 1 Montageanleitung und Bedienungshinweise Rollladen-Abdeckung LUGANO – ZERMATT (Rollmatic) Wichtig: Bei Eintreffen der Lieferung überprüfen Sie diese bitte auf Vollständigkeit und eventuelle Transportschäden. Geliefertes Material: Das gelieferte Material ist, auftragsbedingt, unterschiedlich. Sie können es nach untenstehender Aufstellung und aufgrund der verschiedenen Rüstlisten überprüfen. Beachten Sie bitte, dass verschiedene Teile bereits vormontiert sind.
- Seite 2 Grund-Ausstattung Rollladen-Profile, aufgerollt zu ca. 3m langen Segmente,verpackt in Kartonrohre. Wenn Sie Schrägschnitte oder Treppenteile bestellen, sind diese Ab- deckungsteile separat be schriftet. Wickelwelle MROLLMATICZERMATT08.doc...
- Seite 3 Seitenteile mit Holz- bzw. Kunststoffverkleidung Seitenteile mit vormontierten Lagernocken, für die spätere Verbindung mit der Wickelwelle, sowie die vormontierte komplette Motoreneinheit. Weiter erhalten Sie ein Paket Zubehörteile, wie z.B. Trafo, Befestigungsschrauben, Befestigungsbänder und Dübel. Vorgehen bei der Montage (Aufrollvorrichtung und Abdeckung Nehmen Sie die beiden vormontierten Seitenteile zur Hand.
- Seite 4 90°, so dass der Haken in die nächste Lamelle eingreift. Durch Druck auf die Verbindungsstelle rastet auch der 2. Haken ein. Montage der Aufschwimm-Bügel gemäss untenstehender Skizze. Diese Bügel geben uns die Gewähr, dass der Rollladen in die richtige Richtung ausläuft. Als nächstes ist nun die komplett zusammengekoppelte Abdeckung an der Auf- rollvorrichtung zu montieren.
- Seite 5 Montieren der Holz- bzw. Kunststoffverkleidung Die einzelnen Elemente der Holz- bzw. Kunststoffverkleidung sind bereits vormontiert. Diese werden an den Rechteckverbindungsrohren eingehängt bez. eingeklinkt. Zuerst wird das hintere und das vordere Element an das Vierkantrohr eingehängt. Es ist darauf zu achten, dass die Elemente beidseitig der Seitenschilder mit dem gleichen Abstand ausgerichtet werden.
-
Seite 6: Achtung: Neuer Anschluss Des Schlüsselw Ahlschalters Ab
Anschlussschema Standard Achtung: Neuer Anschluss des Schlüsselw ahlschalters ab 1.04.05 Schlüsselwahlschalter (in Motorhaube integriert) Klemmenleiste 24V / DC 8A vom Trafo Endschalter offen Motor 24V DC MROLLMATICZERMAT08.doc... -
Seite 7: Wartung Des Antriebs
Allgemeine Beschreibung und Betriebsvorschriften zum 24V Gleichstrom – Antrieb 1. Allgemeines Der Antrieb ist ein kompakter Stirnradgetriebemotor. Die Betriebsspannung beträgt 24 V DC. Der Motor strahlt seine Betriebswärme über die Gehäuseoberfläche des Antriebes ab. Eine zusätzliche Kühlung ist nicht vorhanden, so daß nur Kurzzeitbetrieb erlaubt ist. Eine ununterbrochene Laufzeit von 5 Minuten bei Vollast sollte nicht überschritten werden. - Seite 8 Anschlusschema mit externem Schlüsselschalter Ändern der Anschlüsse wenn: Schlüsselschalter AUF statt ZU Kabel an Klemme 6+7 tauschen Drehrichtungsänderung wenn Endschalter falsch sind Kabel an Klemme 1+2 tauschen MROLLMATICZERMAT08.doc...
- Seite 9 Ansicht Steuerung BAC GP6 Tronic Ausführung - Schlüsselschalter bei Ausführung mit Steuerplatine und bei Funksteuerung. Ansicht Steuerung BAC GP6 Tronic mit Funksteuerung WICHTIG: Bei Bedienung mit der Funksteuerung muss der Schlüsselschalter auf der Stellung „AN“ stehen. MROLLMATICZERMAT08.doc...
- Seite 10 Ansicht Handsender mit Funkplatine Abgebildet EA 868 Funkfernsteuerung: Funk EA 868 – MR (868 MHz) / EF 433 – HR (433 MHz) Diese Beschreibung ist nur wichtig, wenn nachträglich eine Funksteuerung eingebaut wird. Bei Lieferung der Aufrollvorrichtung mit Funksteuerung ist die Programmierung vom Werk bereits eingestellt.
- Seite 11 Mittelstellung des Schlüsselwahlschalters anhalten. Reinigung Die Schwimmbadabdeckung Bieri Rollmatic ist dank der verwendeten Materialien sehr pflegeleicht und deshalb problemlos zu reinigen. Ein regelmässiges Abspritzen befreit die Abdeckung von losem Schmutz und Staub und gibt ihr ein sauberes Aussehen. Hartnäckiger Schmutz kann mit einem Hochdruckreinigungsgerät entfernt werden.
- Seite 12 Kondenswasser Bei Solar und Transparent - Ausführung In den Profilkammern befindet sich feuchte Luft im Augenblick der luftdichten Verschliessung mittels Endkappen. Deshalb bildet sich bei Temparaturdifferenzen innerhalb des Profils Kondenswasser. Dies beeinträchtigt die Funktion der Rollladenabdeckung nicht! Algenbewuchs in den Lamellen ist nicht möglich, da kein Sauerstoff hinzukommt.
