Montageanleitung und Bedienungshinweise
Aufrollvorrichtung ROLLINO

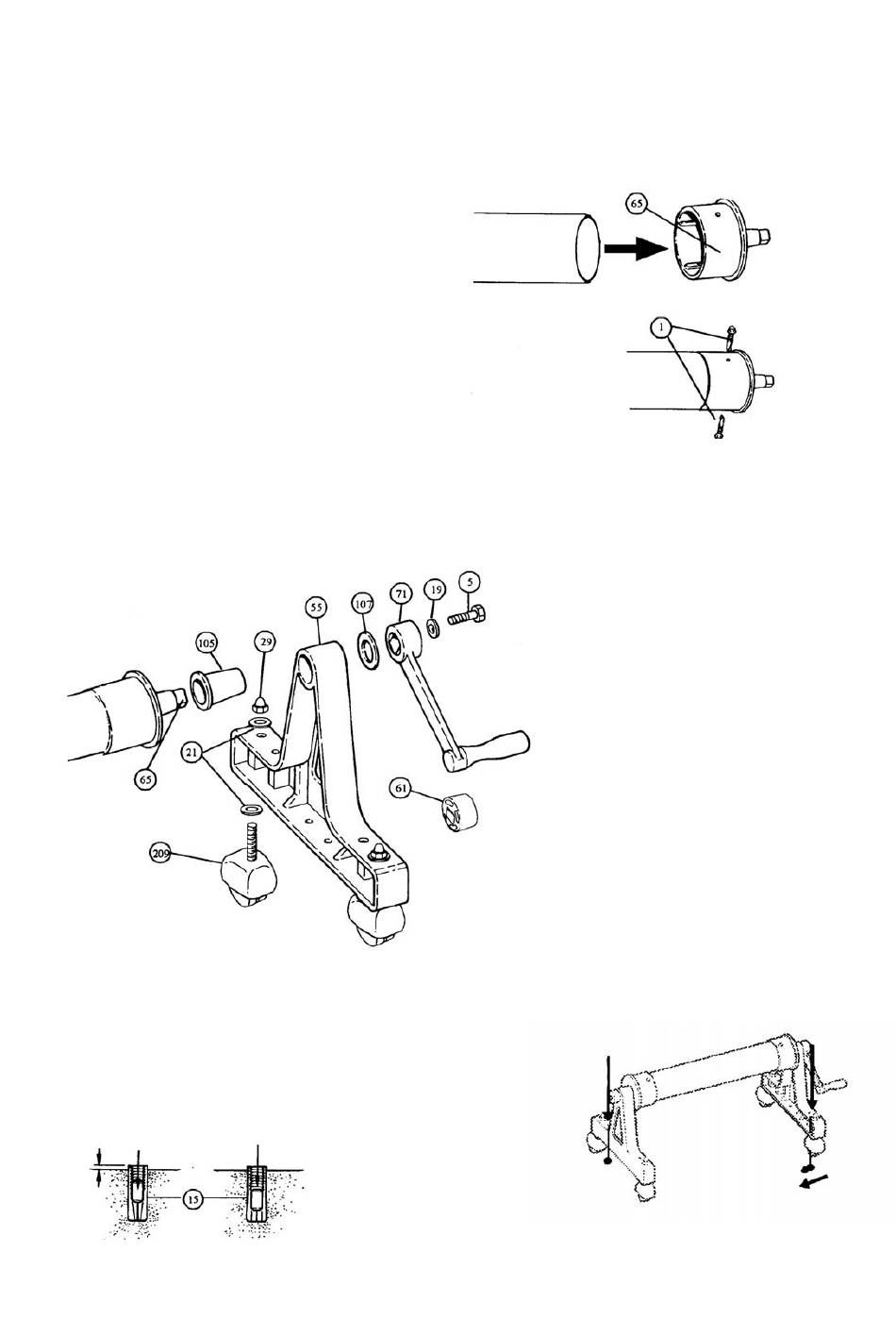

1. Montage der Wickelwelle
Die Alu Wickelwelle auf die exakte Länge
zuschneiden. Die Wickelwelle in die beiden
Lagernocken (Nr. 65) schieben. Mit der
Bohrmaschine die zwei Löcher vorbohren und
anschliessend mit den selbstschneidenden
Schrauben (Nr. 1) die Wickelwelle
verschrauben.
2. Zusammenbau der Aufrollvorrichtung
Zusammenbau gemäss Abbildung.
Wichtig: Die Lagerbüchse (Nr. 105) und der Lagernocken (Nr.65) sind mit einem Fett zu
bestreichen. Dies ist jährlich durchzuführen.
3. Bohren der Löcher für die Dübel der Bodenarretierung
Aufrollvorrichtung am Beckenrand genau ausrichten.
Anschliessend die Position der Bohrungen anzeichnen
und die Löcher bohren. Die beiliegenden Bodendübel
sind mit dem Hammer in den Boden zu schlagen
MROLLINO.doc
An der Antriebsseite ist die
Schraube (Nr. 5) durch den
Sterngriff zu ersetzen. Ebenfalls
ist die dickere Scheibe Nr. 107
an dieser Seite zu montieren.
Für das Feststellen der
Wickelwelle ist der Sterngriff
anzuziehen.
1
