Schnittstellen

4.3 Externe Sensoren

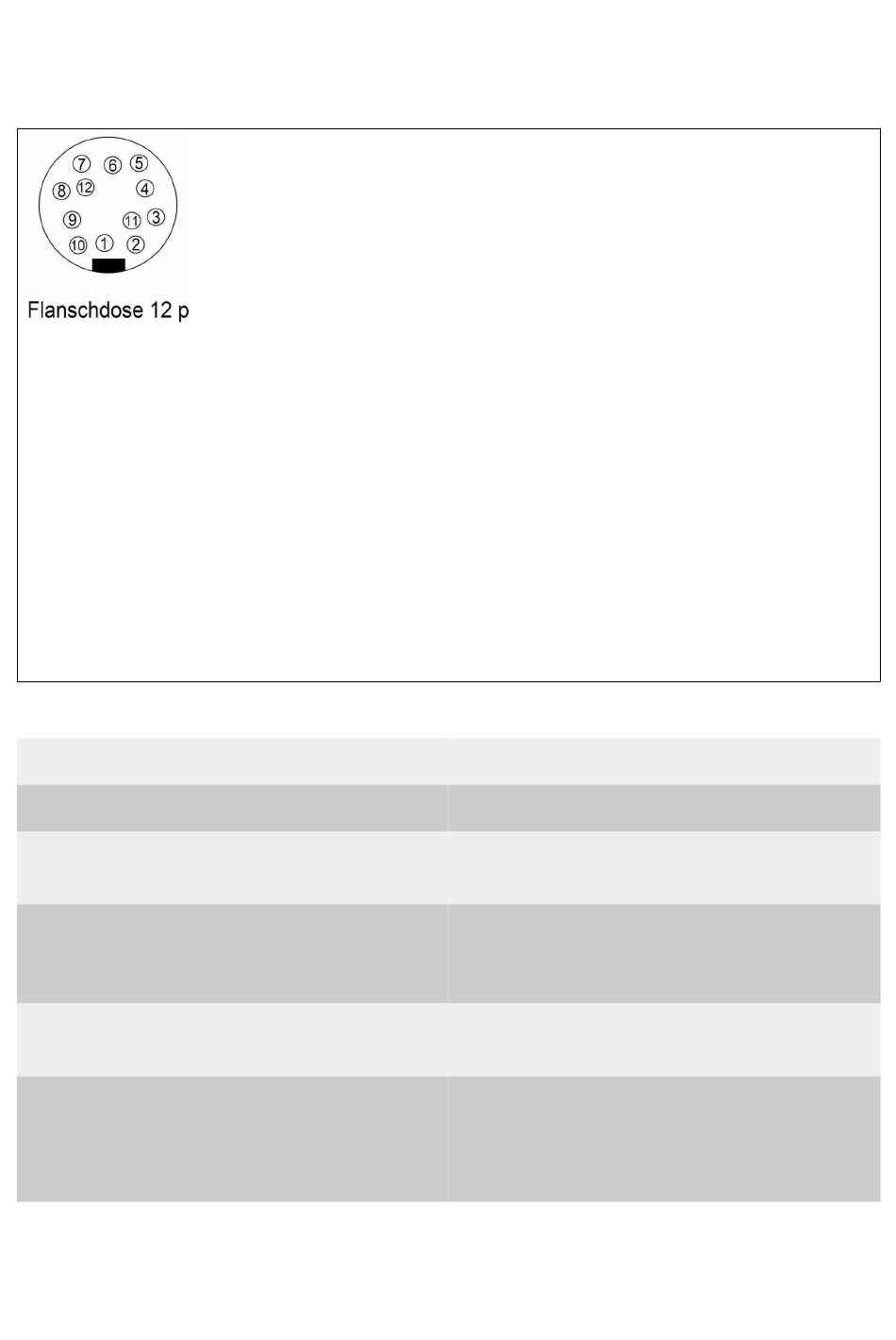

Abbildung 9: Ansicht auf Steckverbinder am Gehäuse; Typ: Flansch-Dose
1 = Analog Eingang 1
2 = Analog Eingang 2
3 = Analog Eingang 3
4 = Digital Eingang
5 = Analog GND
6 = Mikrofon-Eingang
7 = Digital Ausgang
8 = Kopfhörer-GND
9 = Kophörer Rechts
10 = Power-GND
11 = Stromversorgung +15V / max. 0,8 A für externe Sensoren
12 = Kophörer Links
Elektrische Parameter
Analog In (Pins: 1, 2, 3)
Analog In (Pins: 1, 2, 3)
als Spannungseingang konfiguriert
Analog In (Pins: 1, 2, 3)
als Stromeingang konfiguriert
Digital In (Pin: 4)
Digital Out (Pin: 7)
Seite 20
U < 14V
in
U : 0V ... 10V
in
R = 9,8kΩ
in
I : 4mA ... 20mA
in
R = 450Ω
in
(0mA bedeutet: kein Sensor angeschlossen)
U : 0 ... 10V
in
R = ca. 50Ω
in
Open Collector
U : 0V ... 20V
in
I : 0,1A
max
R = 10 Ω
in
