Schnittstellen

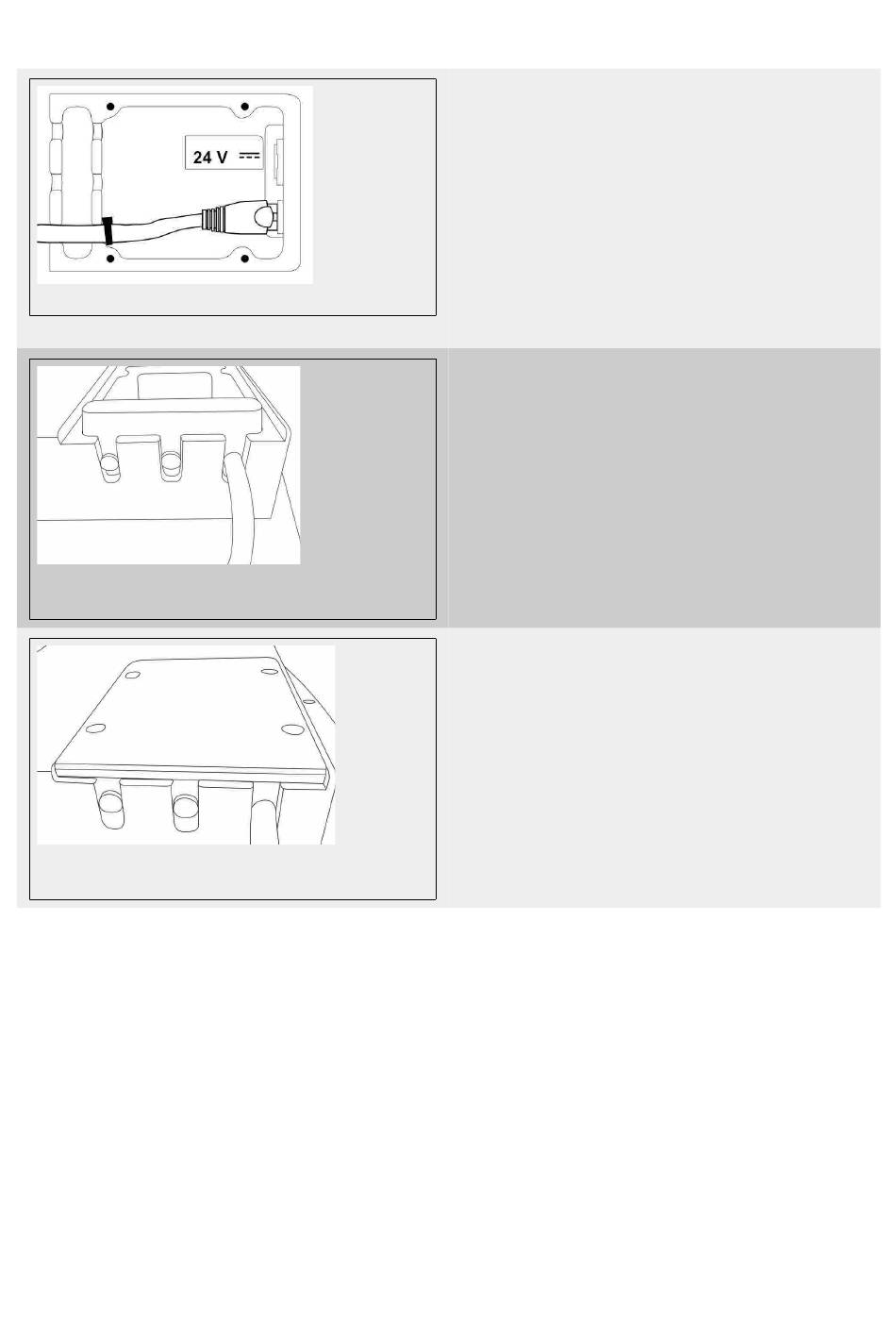

Abbildung 12: Ansicht Kabelfach von oben
Abbildung 13: Ansicht Kabelfach mit eingelegtem
Kabel
Abbildung 14: Ansicht geschlossenes Kabelfach
mit eingelegtem Kabel
Tabelle 2: LAN-Kabel anschließen und verlegen
Seite 22
4. Stecken Sie den Kabelstecker in die
entsprechende Steckverbindung ein.
5. Legen Sie das Kabel in den
Durchführungsschlitz ein aus dem Sie das
Verschlussstück herausgenommen haben.
Zur Zugentlastung empfiehlt es sich, beim
Durchführungsschlitz ein Kabelbinder am
Kabel zu befestigen.
6. Drücken Sie das herausgenommene
Dichtungsformteil wieder in die
Dichtungskammer hinein. Die
Aussparungen müssen dabei nach unten
zeigen.
7. Legen Sie die Kabelfachabdeckung ein.
8. Verschrauben Sie die Kabelfachabdeckung
mit der Grundschale.
