E40.0.6x.6B-01

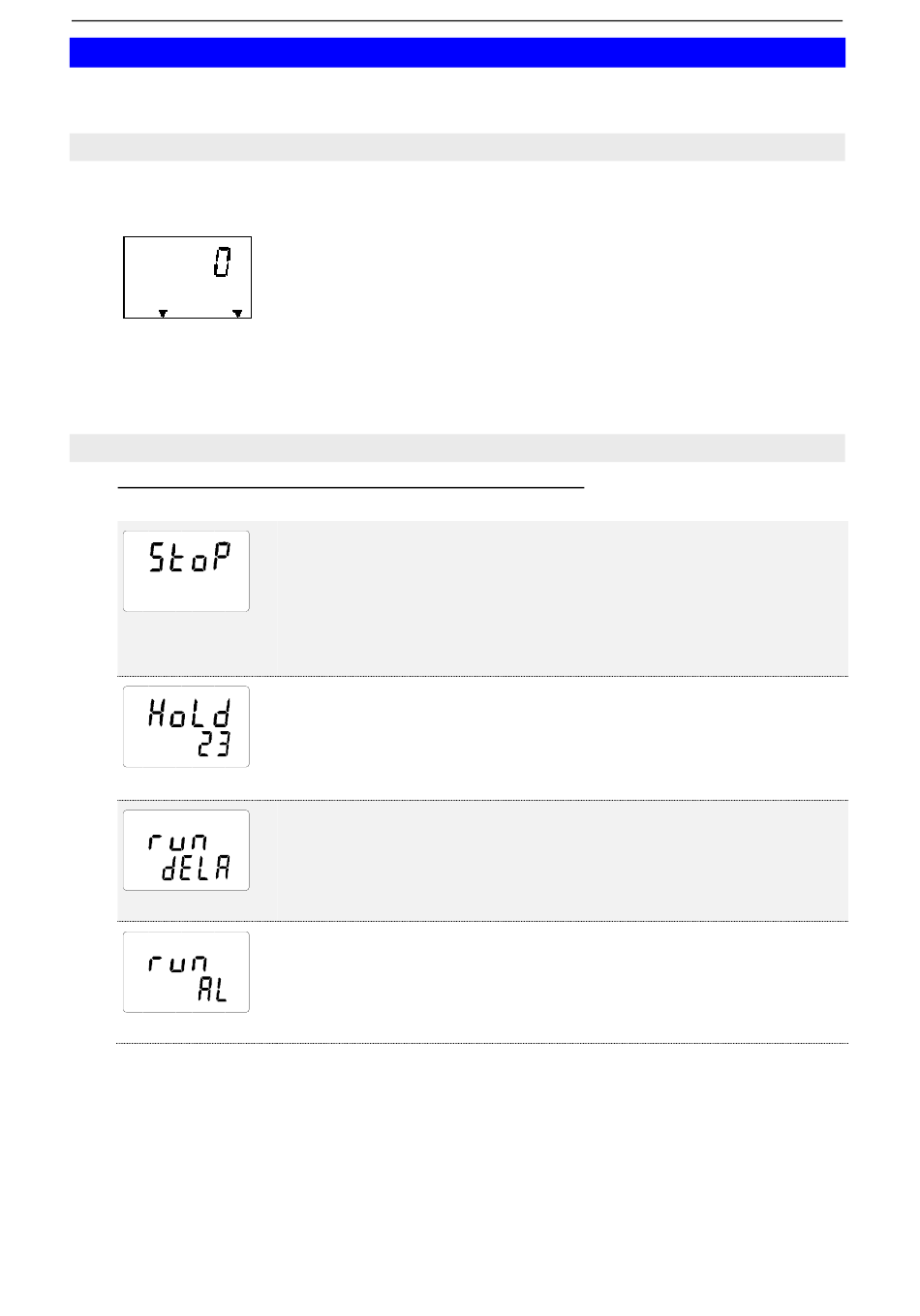

7. Betriebsanzeigen
Der EASY
verfügt über zwei LCD-Anzeigen:
LOG
7.1 Messwert-Anzeige
Die LCD dient vorrangig zur Anzeige der ermittelten Messwerte:
a)
AL
Logg
7.2 Logger-Zustandsmeldungen
Bei Stand-Alone-Betrieb (= kein EASYBus angesteckt) werden Zustandsmeldungen
des Loggers ausgegeben:
Betriebsanleitung EASY
-
MESSWERT
ANZEIGE
a) Hauptanzeige: Messwert
Nebenanzeige: leer
• Der Pfeil "Logg" leuchtet wenn der Logger Daten aufzeichnet.
• Der Pfeil "AL" signalisiert, dass ein Alarm vorhanden ist.
STOP
:
Der EASY
ist ›gestoppt‹.
LOG
Es werden keine Daten aufgezeichnet. Im Loggerspeicher sind
keine Daten verfügbar.
Anmerkung: In diesem Zustand ist der Stromverbrauch des
Datenloggers am geringsten.
HOLD
:
Der EASY
ist ›angehalten‹. Es werden keine Daten aufgezeich-
LOG
net. Es sind jedoch Daten im Loggerspeicher verfügbar.
Die Anzahl der gespeicherten Aufzeichnungsreihen wird in der
Nebenanzeige angezeigt.
START DELAY
:
Der Logger ist aktiviert, es werden aber noch keine Daten aufge-
zeichnet. Sobald die Startverzögerung abgelaufen ist, beginnt der
Logger mit der Aufzeichnung entsprechend der mit GSOFT 40K
programmierten Startbedingung.
START ALARM
:
Der Logger ist aktiviert, es werden aber noch keine Daten aufge-
zeichnet.
Die Aufzeichnung startet, sobald die Messwerte innerhalb der
eingestellten Min- und Max- Alarmgrenzen liegen.
80BIN
LOG
7 mm
(Hauptanzeige) und
5,8 mm (Nebenanzeige).
Seite 9 v. 14
