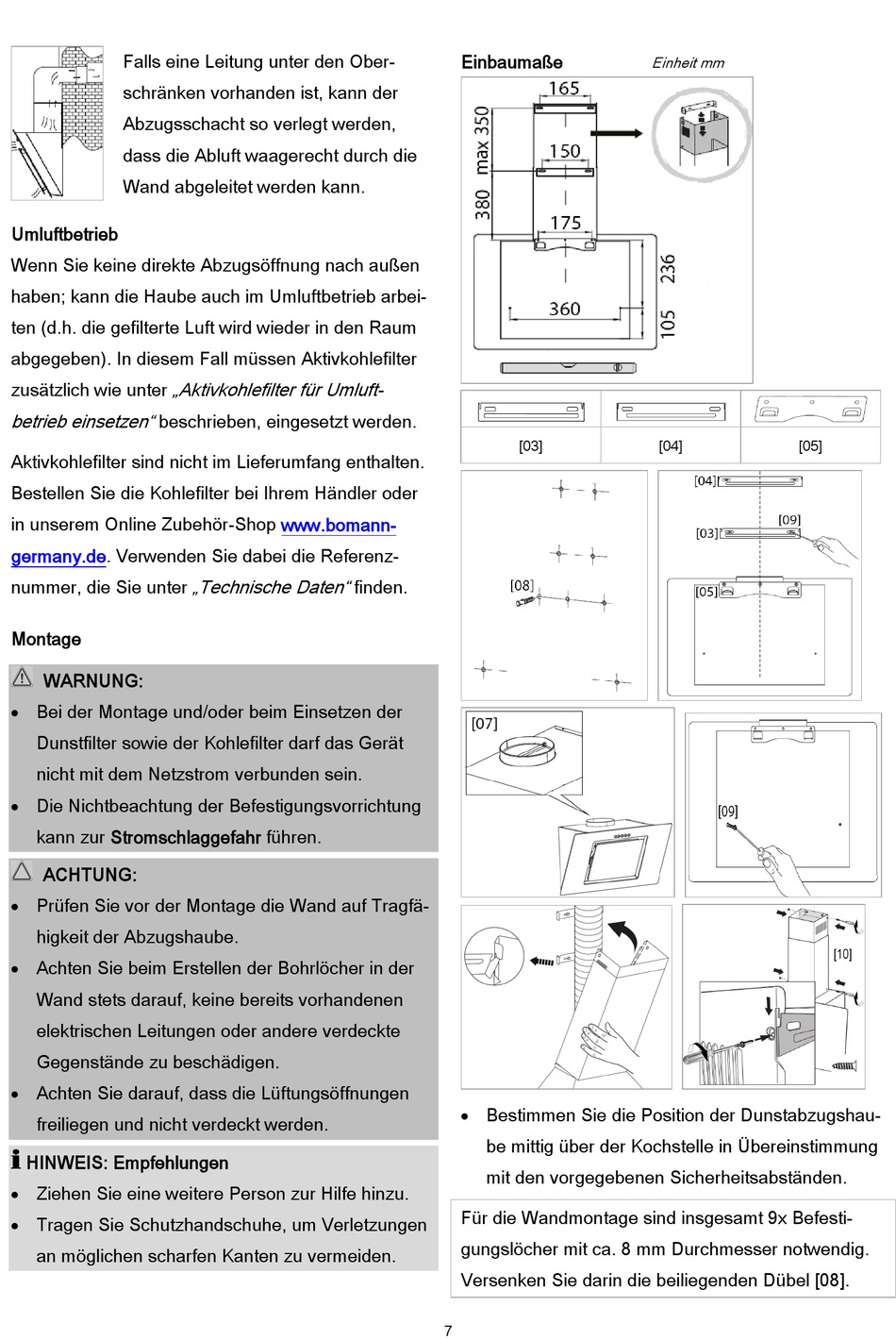

BOMANN DU 7604 G Bedienungsanleitung, Garantie Seite 7

Falls eine Leitung unter den Ober-
schränken vorhanden ist, kann der
Abzugsschacht so verlegt werden,
dass die Abluft waagerecht durch die
Wand abgeleitet werden kann.
Umluftbetrieb
Wenn Sie keine direkte Abzugsöffnung nach außen
haben; kann die Haube auch im Umluftbetrieb arbei-
ten (d.h. die gefilterte Luft wird wieder in den Raum
abgegeben). In diesem Fall müssen Aktivkohlefilter
„Aktivkohlefilter für Umluft-
zusätzlich wie unter
betrieb einsetzen"
beschrieben, eingesetzt werden.
Aktivkohlefilter sind nicht im Lieferumfang enthalten.
Bestellen Sie die Kohlefilter bei Ihrem Händler oder
in unserem Online Zubehör-Shop
germany.de. Verwenden Sie dabei die Referenz-
nummer, die Sie unter
Montage
WARNUNG:
 Bei der Montage und/oder beim Einsetzen der
Dunstfilter sowie der Kohlefilter darf das Gerät
nicht mit dem Netzstrom verbunden sein.
 Die Nichtbeachtung der Befestigungsvorrichtung
kann zur Stromschlaggefahr führen.
ACHTUNG:
 Prüfen Sie vor der Montage die Wand auf Tragfä-
higkeit der Abzugshaube.
 Achten Sie beim Erstellen der Bohrlöcher in der
Wand stets darauf, keine bereits vorhandenen
elektrischen Leitungen oder andere verdeckte
Gegenstände zu beschädigen.
 Achten Sie darauf, dass die Lüftungsöffnungen
freiliegen und nicht verdeckt werden.
HINWEIS: Empfehlungen
 Ziehen Sie eine weitere Person zur Hilfe hinzu.
 Tragen Sie Schutzhandschuhe, um Verletzungen
an möglichen scharfen Kanten zu vermeiden.
www.bomann-
„Technische Daten"
finden.
Einbaumaße
[03]
 Bestimmen Sie die Position der Dunstabzugshau-
be mittig über der Kochstelle in Übereinstimmung
mit den vorgegebenen Sicherheitsabständen.
Für die Wandmontage sind insgesamt 9x Befesti-
gungslöcher mit ca. 8 mm Durchmesser notwendig.
Versenken Sie darin die beiliegenden Dübel [08].
7
Einheit mm
[04] [05]
