Anschluss Motor; Anschluss Endschalter - GFA ELEKTROMAT SI 140.20 FU-55,00 Montageanleitung

Pos: null /BA_Module/BA_MA Motoranschluss/BAMA160201_M001 @ 0\mod_1246001159665_6.docx @ 243522 @ 1 @ 1

6 Anschluss Motor

Pos: null /BA_Module/BA_NA Endschalteranschluss/BANA101101_M001 @ 0\mod_1245933330141_6.docx @ 243303 @ 1 @ 1

7 Anschluss Endschalter

Pos: null /BA_Module/BA_Seitenumbruch @ 0\mod_1190719383361_0.docx @ 548 @ @ 1

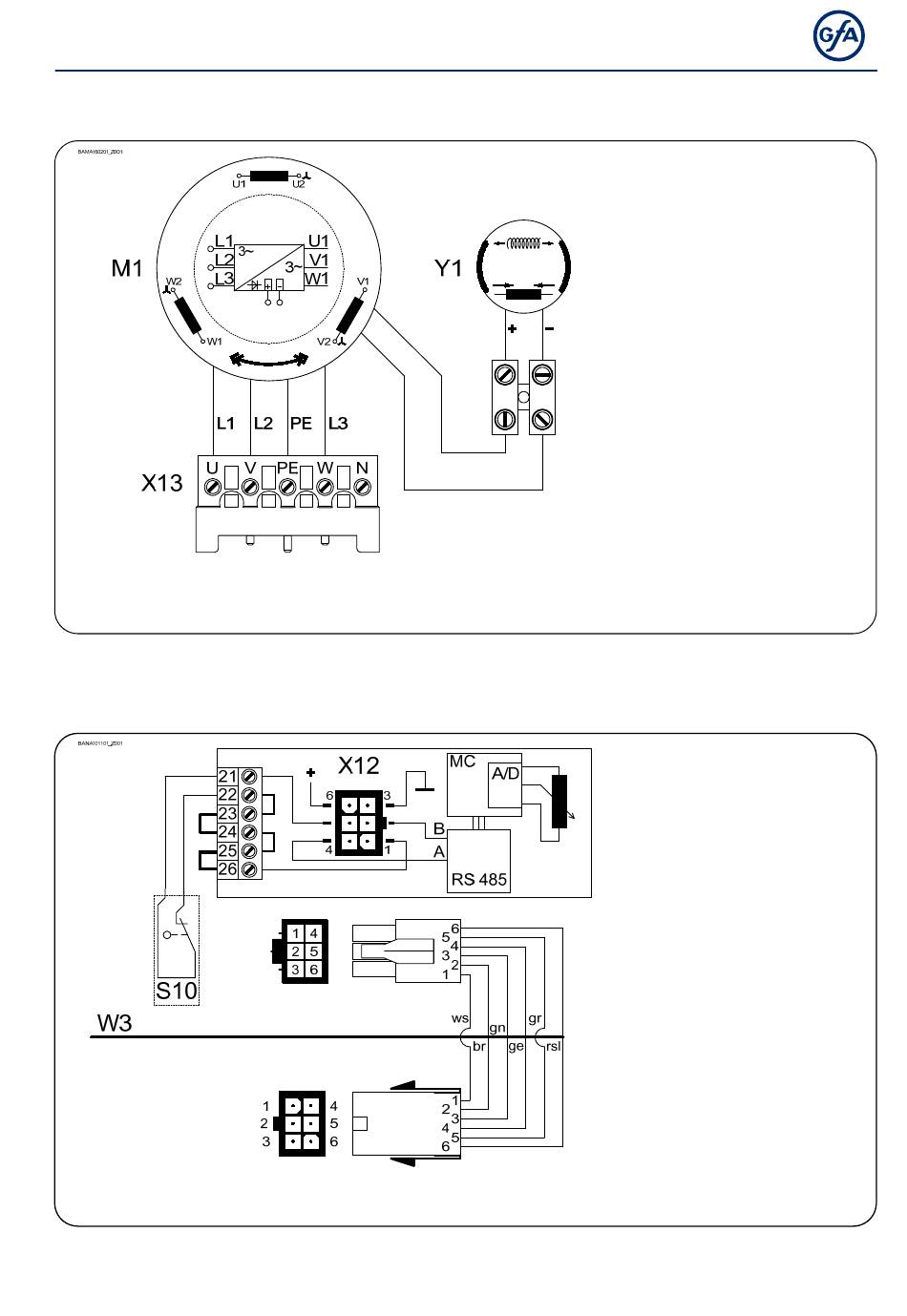

M1 Motor
X13 Motorstecker
Y1 Federkraftbremse
S10 Nothandbetätigung
X12 Anschluss DES
1 Sicherheitskette
2 Kanal B (RS485)
3 Ground
4 Kanal A (RS485)
5 Sicherheitskette
6 Versorgungsspannung
W3 Verbindungsleitung
FU
13
