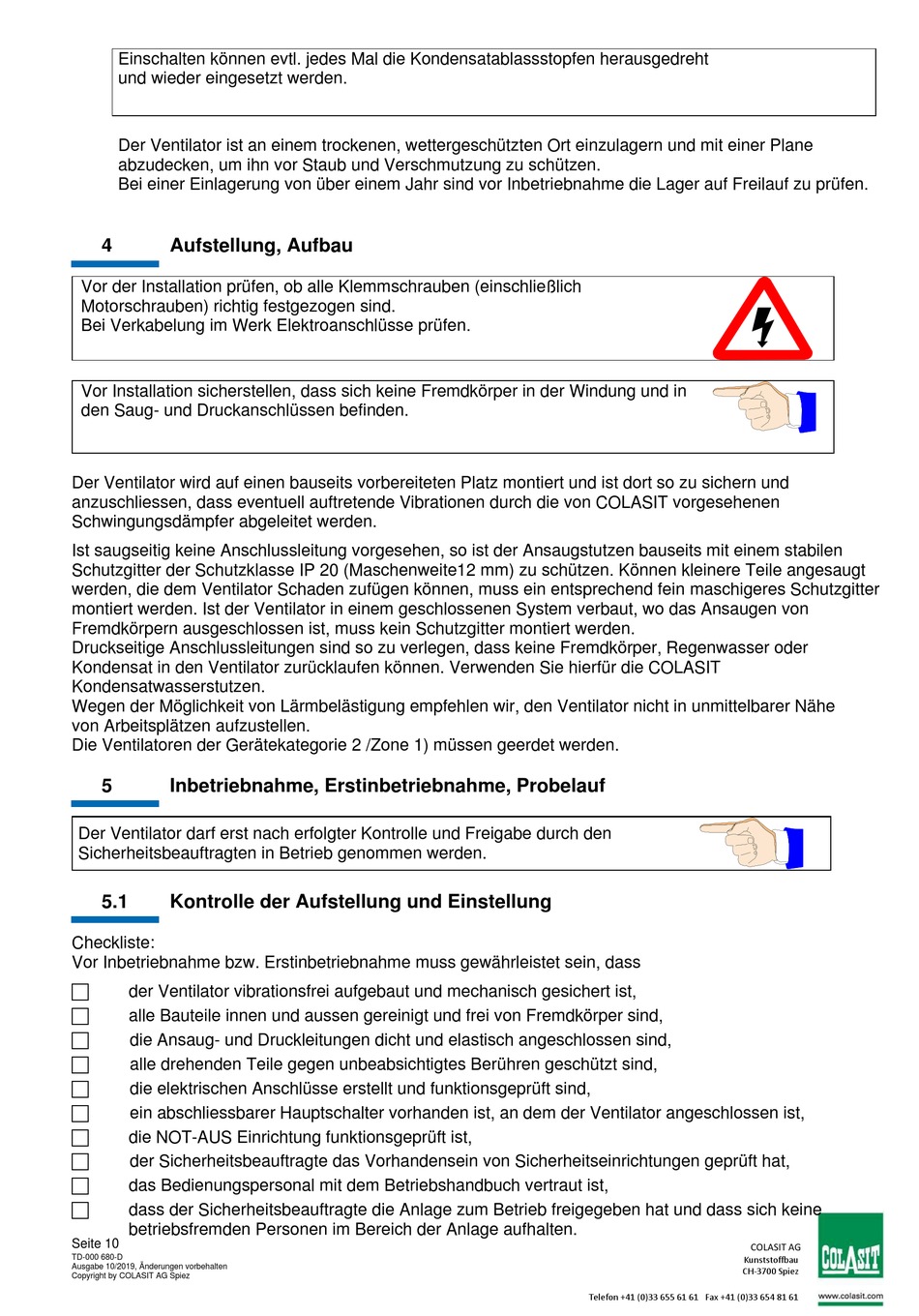

Aufstellung, Aufbau; Inbetriebnahme, Erstinbetriebnahme, Probelauf; Kontrolle Der Aufstellung Und Einstellung - Colasit CHVS 63 Betriebshandbuch

Einschalten können evtl. jedes Mal die Kondensatablassstopfen herausgedreht
und wieder eingesetzt werden.
Der Ventilator ist an einem trockenen, wettergeschützten Ort einzulagern und mit einer Plane
abzudecken, um ihn vor Staub und Verschmutzung zu schützen.
Bei einer Einlagerung von über einem Jahr sind vor Inbetriebnahme die Lager auf Freilauf zu prüfen.
4

Aufstellung, Aufbau

Vor der Installation prüfen, ob alle Klemmschrauben (einschließlich
Motorschrauben) richtig festgezogen sind.
Bei Verkabelung im Werk Elektroanschlüsse prüfen.
Vor Installation sicherstellen, dass sich keine Fremdkörper in der Windung und in
den Saug- und Druckanschlüssen befinden.
Der Ventilator wird auf einen bauseits vorbereiteten Platz montiert und ist dort so zu sichern und
anzuschliessen, dass eventuell auftretende Vibrationen durch die von COLASIT vorgesehenen
Schwingungsdämpfer abgeleitet werden.
Ist saugseitig keine Anschlussleitung vorgesehen, so ist der Ansaugstutzen bauseits mit einem stabilen
Schutzgitter der Schutzklasse IP 20 (Maschenweite12 mm) zu schützen. Können kleinere Teile angesaugt
werden, die dem Ventilator Schaden zufügen können, muss ein entsprechend fein maschigeres Schutzgitter
montiert werden. Ist der Ventilator in einem geschlossenen System verbaut, wo das Ansaugen von
Fremdkörpern ausgeschlossen ist, muss kein Schutzgitter montiert werden.
Druckseitige Anschlussleitungen sind so zu verlegen, dass keine Fremdkörper, Regenwasser oder
Kondensat in den Ventilator zurücklaufen können. Verwenden Sie hierfür die COLASIT
Kondensatwasserstutzen.
Wegen der Möglichkeit von Lärmbelästigung empfehlen wir, den Ventilator nicht in unmittelbarer Nähe
von Arbeitsplätzen aufzustellen.
Die Ventilatoren der Gerätekategorie 2 /Zone 1) müssen geerdet werden.
5

Inbetriebnahme, Erstinbetriebnahme, Probelauf

Der Ventilator darf erst nach erfolgter Kontrolle und Freigabe durch den
Sicherheitsbeauftragten in Betrieb genommen werden.
5.1

Kontrolle der Aufstellung und Einstellung

Checkliste:
Vor Inbetriebnahme bzw. Erstinbetriebnahme muss gewährleistet sein, dass

der Ventilator vibrationsfrei aufgebaut und mechanisch gesichert ist,

alle Bauteile innen und aussen gereinigt und frei von Fremdkörper sind,

die Ansaug- und Druckleitungen dicht und elastisch angeschlossen sind,

alle drehenden Teile gegen unbeabsichtigtes Berühren geschützt sind,

die elektrischen Anschlüsse erstellt und funktionsgeprüft sind,

ein abschliessbarer Hauptschalter vorhanden ist, an dem der Ventilator angeschlossen ist,

die NOT-AUS Einrichtung funktionsgeprüft ist,

der Sicherheitsbeauftragte das Vorhandensein von Sicherheitseinrichtungen geprüft hat,

das Bedienungspersonal mit dem Betriebshandbuch vertraut ist,

dass der Sicherheitsbeauftragte die Anlage zum Betrieb freigegeben hat und dass sich keine
betriebsfremden Personen im Bereich der Anlage aufhalten.
Seite 10
TD-000 680-D
Ausgabe 10/2019, Änderungen vorbehalten
Copyright by COLASIT AG Spiez
