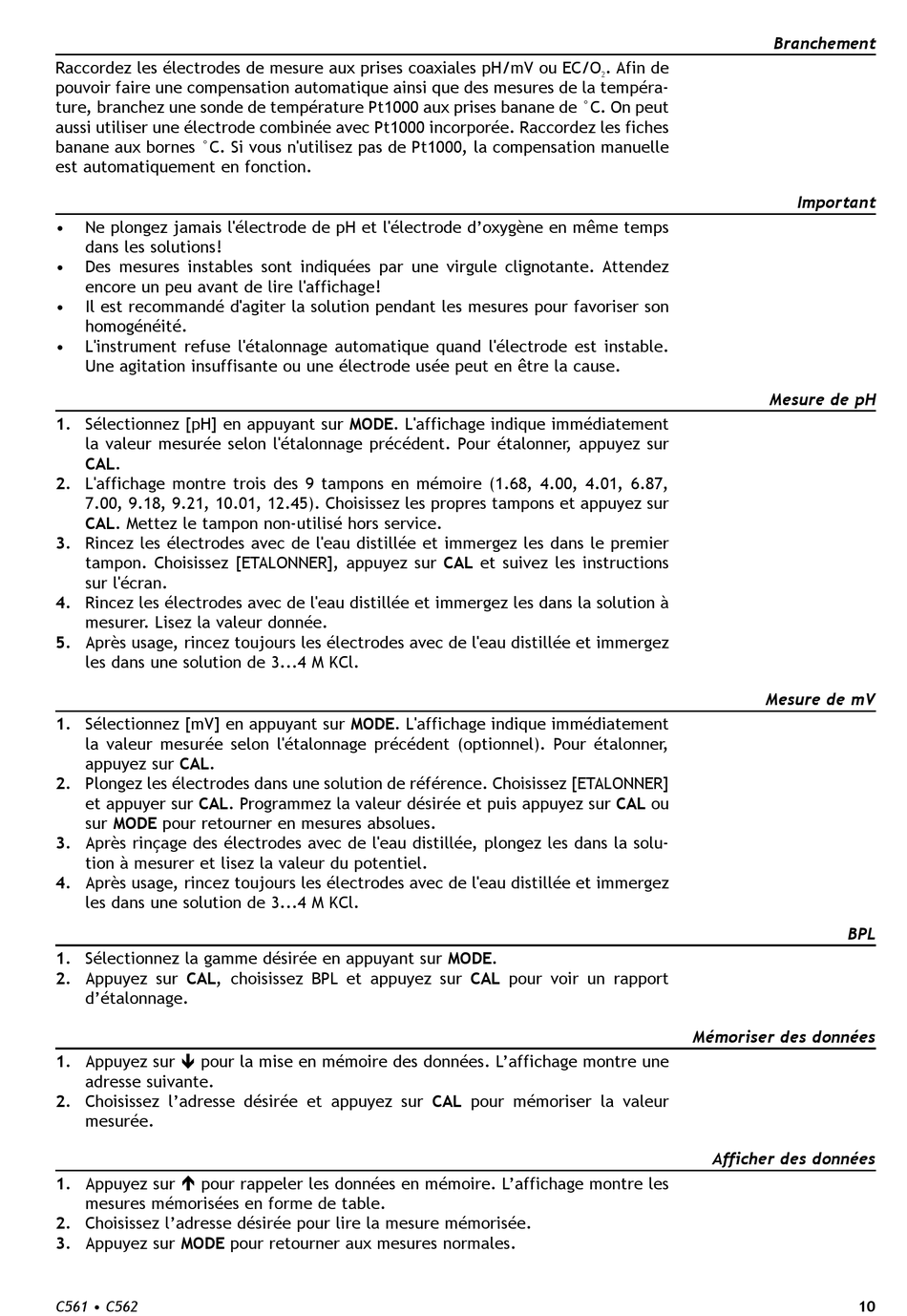

Branchement; Important; Mesure De Ph; Mesure De Mv - Consort C561 Anleitung

Raccordez les électrodes de mesure aux prises coaxiales pH/mV ou EC/O
pouvoir faire une compensation automatique ainsi que des mesures de la tempéra-
ture, branchez une sonde de température Pt1000 aux prises banane de °C. On peut
aussi utiliser une électrode combinée avec Pt1000 incorporée. Raccordez les fiches
banane aux bornes °C. Si vous n'utilisez pas de Pt1000, la compensation manuelle
est automatiquement en fonction.
• Ne plongez jamais l'électrode de pH et l'électrode d'oxygène en même temps
dans les solutions!
• Des mesures instables sont indiquées par une virgule clignotante. Attendez
encore un peu avant de lire l'affichage!
• Il est recommandé d'agiter la solution pendant les mesures pour favoriser son
homogénéité.
• L'instrument refuse l'étalonnage automatique quand l'électrode est instable.
Une agitation insuffisante ou une électrode usée peut en être la cause.
1. Sélectionnez [pH] en appuyant sur MODE. L'affichage indique immédiatement
la valeur mesurée selon l'étalonnage précédent. Pour étalonner, appuyez sur
CAL.
2. L'affichage montre trois des 9 tampons en mémoire (1.68, 4.00, 4.01, 6.87,
7.00, 9.18, 9.21, 10.01, 12.45). Choisissez les propres tampons et appuyez sur
CAL. Mettez le tampon non-utilisé hors service.
3. Rincez les électrodes avec de l'eau distillée et immergez les dans le premier
tampon. Choisissez [ETALONNER], appuyez sur CAL et suivez les instructions
sur l'écran.
4. Rincez les électrodes avec de l'eau distillée et immergez les dans la solution à
mesurer. Lisez la valeur donnée.
5. Après usage, rincez toujours les électrodes avec de l'eau distillée et immergez
les dans une solution de 3...4 M KCl.
1. Sélectionnez [mV] en appuyant sur MODE. L'affichage indique immédiatement
la valeur mesurée selon l'étalonnage précédent (optionnel). Pour étalonner,
appuyez sur CAL.
2. Plongez les électrodes dans une solution de référence. Choisissez [ETALONNER]
et appuyer sur CAL. Programmez la valeur désirée et puis appuyez sur CAL ou
sur MODE pour retourner en mesures absolues.
3. Après rinçage des électrodes avec de l'eau distillée, plongez les dans la solu-
tion à mesurer et lisez la valeur du potentiel.
4. Après usage, rincez toujours les électrodes avec de l'eau distillée et immergez
les dans une solution de 3...4 M KCl.
1. Sélectionnez la gamme désirée en appuyant sur MODE.
2. Appuyez sur CAL, choisissez BPL et appuyez sur CAL pour voir un rapport
d'étalonnage.
1. Appuyez sur ê pour la mise en mémoire des données. L'affichage montre une
adresse suivante.
2. Choisissez l'adresse désirée et appuyez sur CAL pour mémoriser la valeur
mesurée.
1. Appuyez sur é pour rappeler les données en mémoire. L'affichage montre les
mesures mémorisées en forme de table.
2. Choisissez l'adresse désirée pour lire la mesure mémorisée.
3. Appuyez sur MODE pour retourner aux mesures normales.
C561 • C562
. Afin de
2

Mesure de pH

Mesure de mV

Mémoriser des données
Afficher des données

Branchement

Important

BPL

10
