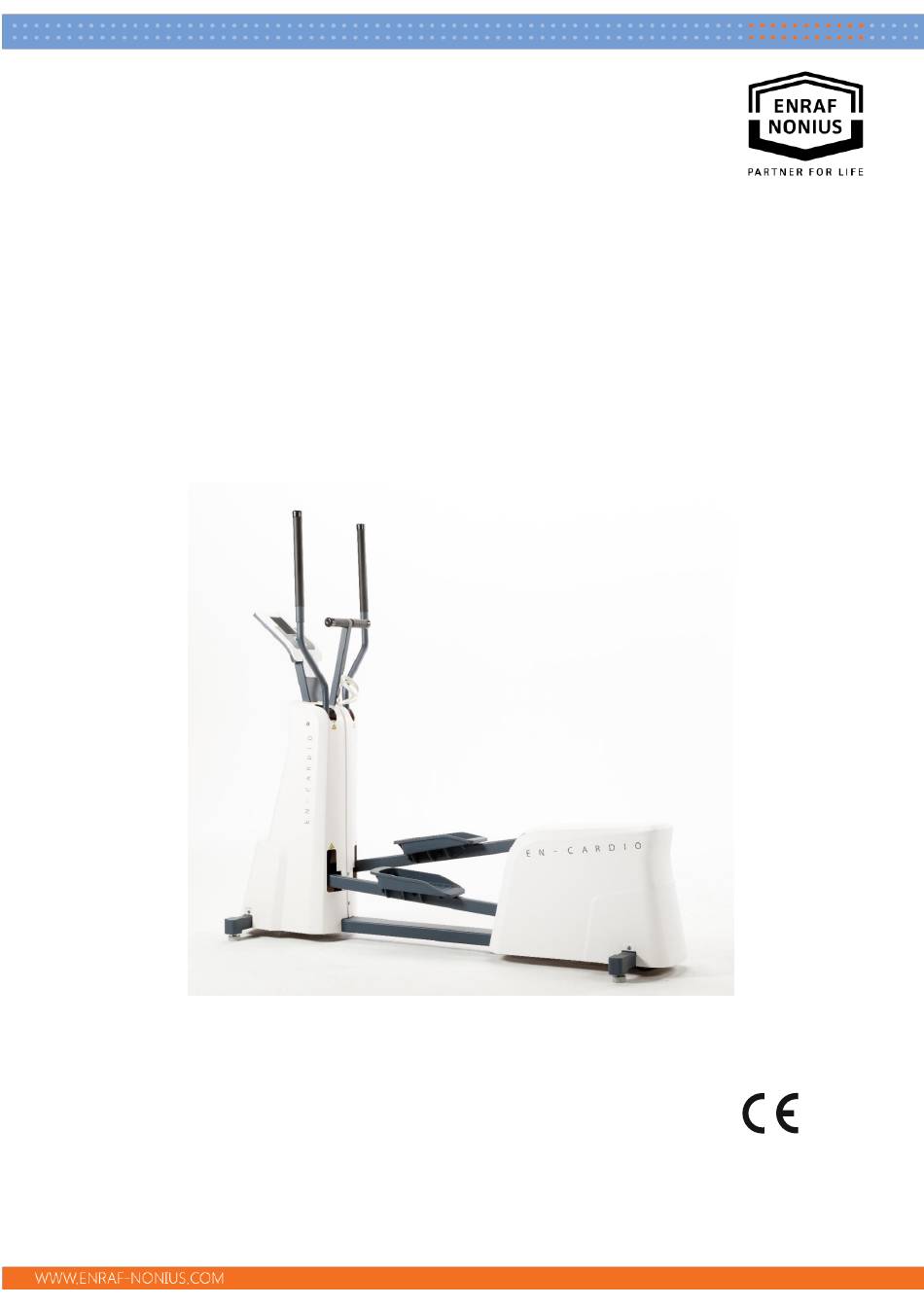

- Seite 1 CROSSWALKER Gebrauchsanweisung Teilenummer: DE109-1413761-43 5. Januar 2021 DE109-1413761-43 IFU...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS EINFÜHRUNG .................................. 3 SYMBOLE ..................................4 VERPACKUNGSINHALT ............................... 6 EINRICHTUNG ................................7 VERWENDUNG DES GERÄTES ..........................8 BETRIEB ................................... 12 WARTUNG ..................................20 BESTELLINFORMATIONEN ............................21 SPEZIFIKATIONEN ............................... 22 PRODUKTHAFTUNG ..............................23 Seite 2 von 24 DE109-1413761-43 IFU... -
Seite 3: Einführung
1 EINFÜHRUNG Vielen Dank, dass Sie sich für das Enraf-Nonius Crosswalker entschieden haben. Dieses Ergometer ist für stationäres Training und die Behandlung von Patienten im Bereich der physikalischen Medizin und Rehabilitation bestimmt. Wir hoffen, dass dies ein wertvolles Hilfsmittel bei der Ausübung Ihres Berufs ist und es die Gesundheit und Lebensqualität vieler Menschen verbessert. -
Seite 4: Symbole
2 SYMBOLE Befolgen Sie die Anweisungen in der Gebrauchsanweisung. Es ist wichtig, dass Sie die Vorsichtsmaßnahmen und Bedienungsanweisungen lesen, verstehen und beachten. Warnung: Zeigt an, dass eine bestimmte Form von Gefahr besteht. Beschreibt die Gefahren, die zu Verletzungen oder zum Tod führen können. Vorsicht: Weist auf eine Gefahrensituation hin, die bei Nichtbeachtung zu Schäden am Gerät führen kann, einsließlich Datenverlust. - Seite 5 Dies ist ein elektronisches oder elektrisches Gerät. Entsorgen Sie dieses Produkt gemäß den örtlichen Vorschriften. Das unterstützt das Recycling. Angaben zur Sicherung 2x T6.3 250V Wechselstrom Not-Aus Quetschgefahr Hände Quetschgefahr Füße Seite 5 von 24 DE109-1413761-43 IFU...
-
Seite 6: Verpackungsinhalt
3 VERPACKUNGSINHALT Mit Ihrem Crosswalker (Art.nr. 1413931) finden Sie in der gleichen Verpackung: 1x 1413769 Gebrauchsanweisung (PDF auf CD) 1x 1413765 Informationsbroschüre 1x 3444298 Netzkabel Die Verwendung von Zubehör und Kabeln, die nicht aufgeführt oder vom Hersteller dieses Geräts zur Verfügung gestellt sind, ist NICHT zulässig. -
Seite 7: Einrichtung
Der Anschluss für das Netzkabel befindet sich auf der Rückseite, an der Rahmenunterseite. Schalten Sie das Gerät mit dem Schalter neben dem Netzkabelanschluss ein, nachdem das Netzkabel angeschlossen wurde. Das Crosswalker ist nun einsatzbereit. Seite 7 von 24 DE109-1413761-43 IFU... -
Seite 8: Verwendung Des Gerätes
Beachten Sie bei der Anwendung dieses Produktes immer die möglichen Gefahren der von Ihnen durchgeführten Behandlung. Dieses Crosswalker ist für stationäres Training und die Behandlung von Patienten im Bereich physikalischer Therapie und Rehabilitation bestimmt. Es liegt an Ihnen als professionellem Anwender, den möglichen Nutzen und die möglichen Gefahren einer solchen Behandlung für den einzelnen... - Seite 9 Patienten, die die folgenden Symptome zeigen oder berichten, sollten ihren Arzt konsultieren, bevor sie ein Bewegungsprogramm beginnen: Schmerzen, Beschwerden in Brust, Hals, Kiefer, Armen oder anderen Bereichen, die durch • Ischämie entstehen können. Kurzatmigkeit in Ruhe oder bei leichter Anstrengung •...
- Seite 10 Die Geräte können für Belastungstests verwendet werden. Das ACSM besagt, dass bei Personen, die Tests benötigen, absolute und relative Kontraindikationen berücksichtigt werden müssen. Die von ACSM angegebenen Kontraindikationen lauten wie folgt: Absolute Kontraindikatoren Eine kürzlich erkannte signifikante Veränderung im Ruhe-EKG, die auf eine signifikante •...
- Seite 11 HERZFREQUENZÜBERWACHUNG Herzfrequenzmessung oder Training ist nur mit dem optionalen Brustgurt möglich. Der Gurt funktioniert am besten, wenn der Sender auf der nackten Haut getragen und leicht angefeuchtet wird. Halten Sie ausreichenden Abstand (mindestens 1,5 m) zwischen den Benutzern ein. VORSICHTSMASSNAHMEN Wenn ein schwerwiegendes Ereignis im Zusammenhang mit diesem Gerät auftritt, sollte dieses Ereignis an Enraf-Nonius und Ihre örtliche zuständige Behörde gemeldet werden! Entfernen Sie keine Teile des Geräts, da dies dazu führen kann, dass interne Teile freigelegt...
-
Seite 12: Betrieb
6 BETRIEB Der Crosswalker ist mit einem Touchscreen und einem Drehknopf ausgestattet. Berühren Sie die Schaltflächen auf dem Bildschirm, um durch das Menü zu navigieren. Wenn ein Bogen über einem Parameter angezeigt wird, dann bedeutet dies, dass sein Wert durch Drehen des Drehknopfes eingestellt werden kann. - Seite 13 SCHNELLSTART Die Auswahl von Schnellstart ist der schnellste Weg, um ein Training zu starten. Der Trainingswiderstand reicht von Stufe 1 bis 12. Diese Werte entsprechen den vorprogrammierten Leistungsstufen. Bitte beachten Sie, dass der manuelle Betrieb kleinere Schritte zur Leistungserhöhung oder zur Wahl verschiedener Trainingsmodi (z.
- Seite 14 MANUELLE BEDIENUNG Wählen Sie die Info-Schaltfläche („i“) in der oberen rechten Ecke, um Informationen zur Auswahl des richtigen Trainingsmodus anzuzeigen. Levels Bei der Trainingsart „Levels“ kann der Widerstand des Trainings von Stufe 1 bis 12 eingestellt werden, genauso wie bei der Verwendung des Schnellstarts. Diese Stufen entsprechen den vorprogrammierten Leistungsstufen.
- Seite 15 HERZFREQUENZ Wählen Sie die Trainingsart „Herzfrequenz“, wenn Sie die Intensität des Trainings von der Herzfrequenz des Patienten abhängig machen möchten. Die Leistung, die der Patient aufbringen muss, wird automatisch in Abhängigkeit von der Zielherzfrequenz angepasst. Hinweis: Für diese Trainingsart muss der Patient einen Brustgurt tragen.
- Seite 16 TRAININGSZIELE In diesem Menü können Sie ein bestimmtes Trainingsziel festlegen. Dies kann eine bestimmte Zeit oder Strecke sein, die der Patient zurücklegen soll, oder eine bestimmte Menge an Energie, die verbraucht werden soll. Es ist auch möglich, ein bestimmtes Herzfrequenzziel vorzugeben, basierend auf den Patientendaten und dem Zweck des Trainings (z.
- Seite 17 Distanz Wählen Sie die Trainingsart „Distanz“, wenn das Ziel darin besteht, eine bestimmte Strecke zurückzulegen. Wählen Sie erneut eine Trainingsart. Die Intensität kann während des Trainings eingestellt werden. Energie Wählen Sie die Trainingsart „Energie“, wenn es Ihr Ziel ist, eine bestimmte Menge an Energie zu verbrauchen.
- Seite 18 Herzfrequenz Setzen Sie in der Trainingsart „Herzfrequenz“ ein bestimmtes Herzfrequenzziel, basierend auf den Patientendaten und dem Zweck des Trainings (z. B. Aufwärmen, Ausdauertraining, etc.). Das Gerät unterstützt Sie bei der Einstellung der Zielherzfrequenz über mehrere Trainingszonen. Bei Auswahl von „Herzfrequenz“ als Trainingsziel werden die Trainingszonen angezeigt: Bevor Sie mit einem Training oder einem Test beginnen, vergewissern Sie sich bitte,...
- Seite 19 Zielherzfrequenz angezeigt, die basierend auf der Trainingszone und der maximalen Herzfrequenz des Patienten ausgewählt wurde. SPIELE Dieses Crosswalker bietet auch eine Spieloption. Wir glauben, dass der Gaming-Aspekt den Patienten mehr Spaß macht, zu trainieren und es ihnen deshalb leichter fällt, eine gewisse Zeit auf dem Crosswalker zu verbringen.
-
Seite 20: Wartung
7 WARTUNG Das Crosswalker ist beinahe wartungsfrei. Es ist jedoch wichtig, dass Sie das Gerät jährlich von einem durch Enraf-Nonius autorisierten Servicetechniker überprüfen lassen. Es ist eine jährliche Überprüfung durch einen von Enraf-Nonius autorisierten Servicetechniker erforderlich, um festzustellen, ob das Gerät noch sicher verwendet werden kann oder ob es außer Betrieb genommen werden muss. -
Seite 21: Bestellinformationen
1413931 Crosswalker 1413761 Gebrauchsanweisung für Crosswalker Das folgende Zubehör für das Crosswalker ist erhältlich: 3496837 Sigma Sport Brustgurt zur Herzfrequenzmessung 3496838 Elastisches Band für Sigma Sport Brustgurt zur Herzfrequenzmessung Die neueste Version dieser Gebrauchsanweisung (in elektronischer oder ausgedruckter Form) erhalten Sie kostenfrei auf unserer Website http://www.enraf-nonius.com/... -
Seite 22: Spezifikationen
9 SPEZIFIKATIONEN TECHNISCHE DATEN Netzspannung: 100 - 240 V Frequenz: 50 / 60 Hz Leistungsaufnahme: ca. 40 VA Belastung: 20-400 W (5 W Inkremente) 6 – 60 Nm (0,5 Nm Inkremente) Sicherungen: 2x T1.6H250V Abmessungen: 190 cm x 177 cm x 55 cm (L x H x W) Gewicht : ca. -
Seite 23: Produkthaftung
10 PRODUKTHAFTUNG Zahlreiche Länder unterliegen den Bestimmungen eines Produkthaftungsgesetzes. Dieses Produkthaftungsgesetz besagt unter anderem, dass der Hersteller nach Ablauf von 10 Jahren nach der Vermarktung eines Produkts für eventuelle Produktfehler keine Haftung mehr trägt. Bis zum maximal rechtlich zulässigen Umfang übernimmt Enraf-Nonius oder dessen Zulieferer bzw. Wiederverkäufer in keinem Fall Haftung für mittelbare, Sonder-, Neben- oder Folgeschäden, die aus der Verwendung bzw. - Seite 24 Copyright: Enraf-Nonius B.V. Vareseweg 127 3047 AT Rotterdam Die Niederlande Tel.: +31 (0)10 – 20 30 600 Fax: +31 (0)10 – 20 30 699 info@enraf-nonius.nl www.enraf-nonius.com Seite 24 von 24 DE109-1413761-43 IFU...
