4.

Bedienung des Flowmasters

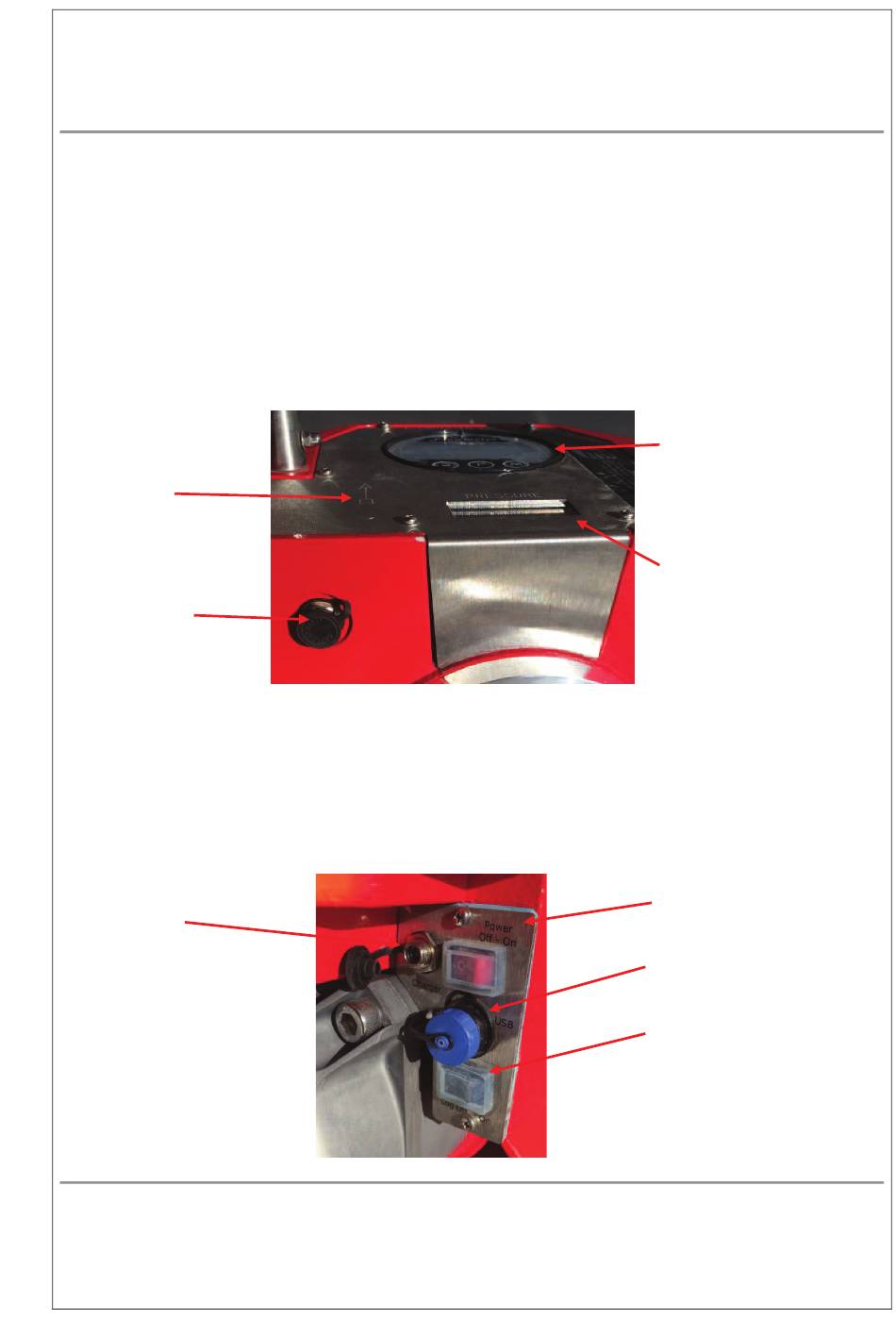

4.1. Schalter und Anschlüsse
Der digitale Flowmaster 250DL besitzt neben dem großen Display für die Anzeige von
Durchflussmenge und Gesamtwasserverbrauch auch ein kleines Display für die digitale
Anzeige des gemessenen Druckes in bar oder psi. Dieses Display ist integriert in das
Gehäuse des Datenloggers, der die 3 Messwerte aufzeichnet.
Durchflussrichtungs-
pfeil
Anschlussbuchse
für Ladegerät
Auf der Vorderseite des Gerätes befindet sich eine zusätzliche Buchse für das Ladegerät.
Die eigentliche Anschluss für das Ladegerät sitzt auf der rückseitigen Anschlussplatine,
auf der sich auch der Haupt Ein-/Ausschalter, der USB-Anschluss sowie der manuelle Ein-
/Ausschalter für die Messdatenaufzeichnung befindet.
Anschlussbuchse
für Ladegerät
4. Bedienung des Flowmasters
Brandschutztechnik Müller GmbH
Kasseler Str. 37 – 39, 34289 Zierenberg
Tel 05606/5182-50, Fax 05606/5182-55
Email: fertigung@brandschutztechnikmueller.de
Großes Display für
Durchfluss- und
Gesamtverbrauch
Druckanzeige
Haupt Ein-/Ausschalter
USB-Anschlussbuchse
Manueller
Ein-/Ausschalter für
Messaufzeichnung
