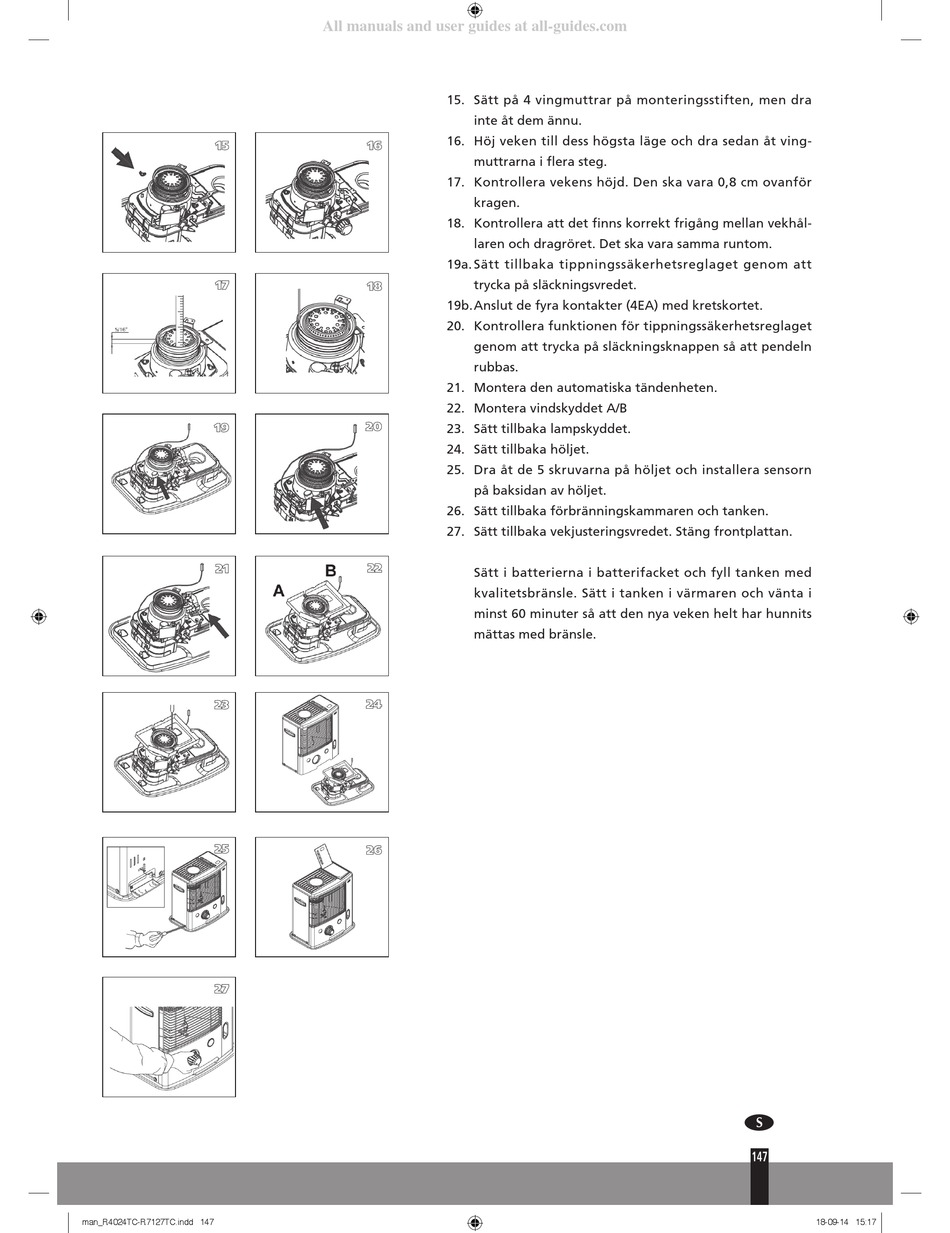

15. Sätt på 4 vingmuttrar på monteringsstiften, men dra
inte åt dem ännu.
16. Höj veken till dess högsta läge och dra sedan åt ving-
muttrarna i flera steg.
17. Kontrollera vekens höjd. Den ska vara 0,8 cm ovanför
kragen.
18. Kontrollera att det finns korrekt frigång mellan vekhål-
laren och dragröret. Det ska vara samma runtom.
19a. Sätt tillbaka tippningssäkerhetsreglaget genom att
trycka på släckningsvredet.
19b.Anslut de fyra kontakter (4EA) med kretskortet.
20. Kontrollera funktionen för tippningssäkerhetsreglaget
genom att trycka på släckningsknappen så att pendeln
rubbas.
21. Montera den automatiska tändenheten.
22. Montera vindskyddet A/B
23. Sätt tillbaka lampskyddet.
24. Sätt tillbaka höljet.
25. Dra åt de 5 skruvarna på höljet och installera sensorn
på baksidan av höljet.
26. Sätt tillbaka förbränningskammaren och tanken.
27. Sätt tillbaka vekjusteringsvredet. Stäng frontplattan.
Sätt i batterierna i batterifacket och fyll tanken med
kvalitetsbränsle. Sätt i tanken i värmaren och vänta i
minst 60 minuter så att den nya veken helt har hunnits
mättas med bränsle.
=
