OPERATION MANUAL
TX850

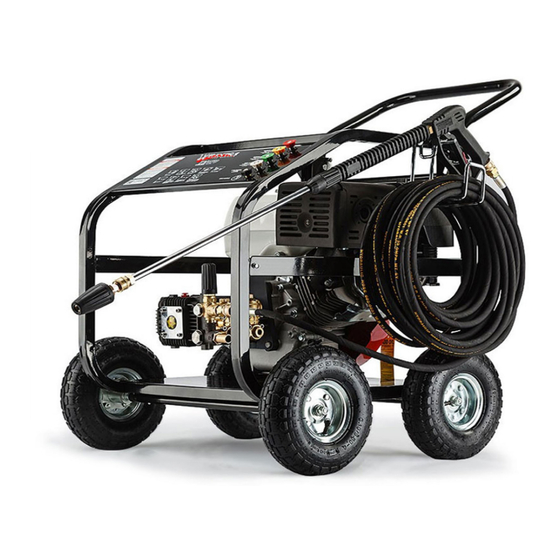

Petrol Pressure Washer
Read this manual carefully before use and keep it for future reference. Failure to do so
may result in injury, property damage and may void the warranty.
Products covered by this manual may vary in appearance, assembly, inclusions,
specifications, description or packaging.
English Français Deutsch Italiano Español
V 3.0
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Wilks USA TX850
Inhaltszusammenfassung für Wilks USA TX850

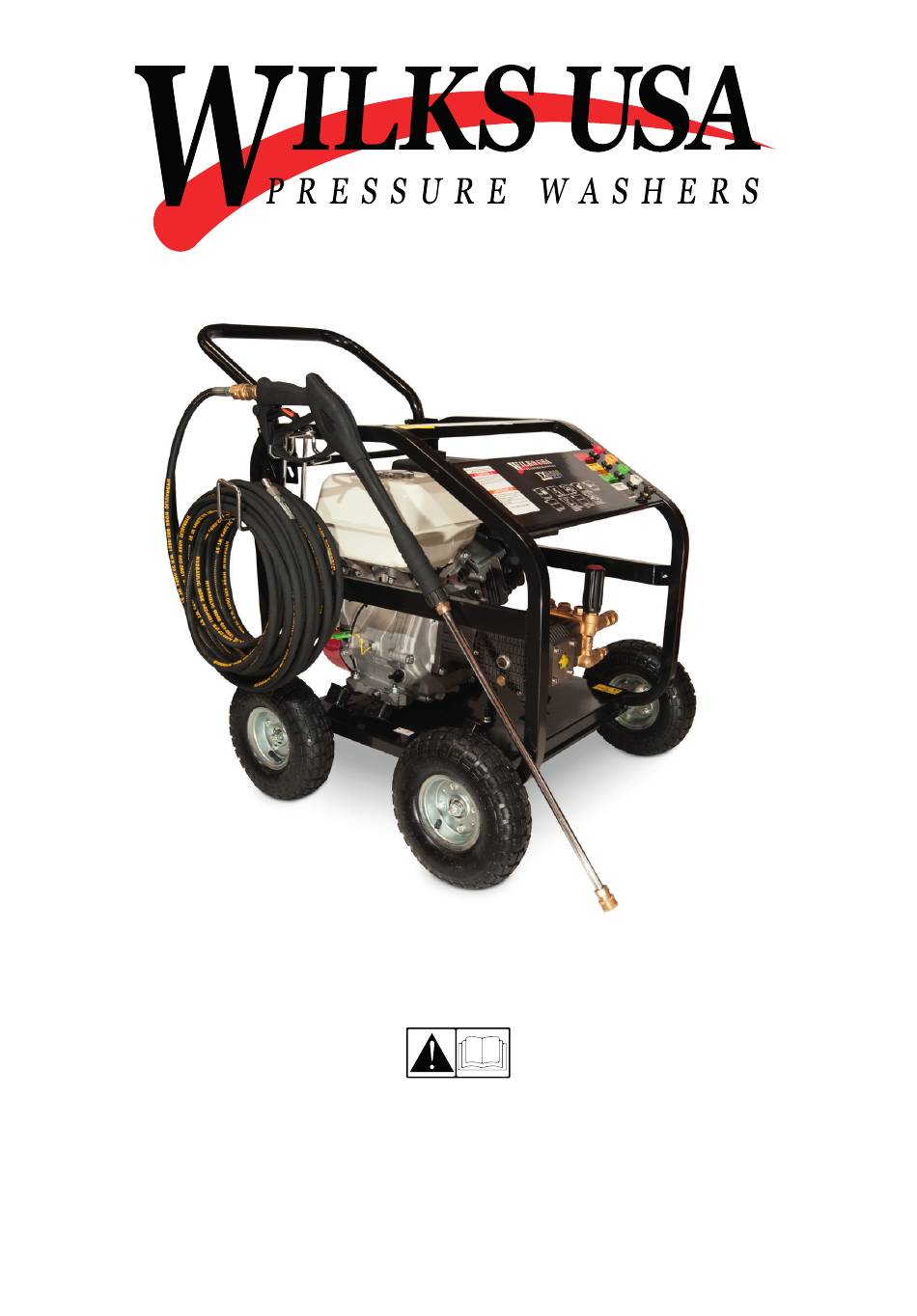

- Seite 1 OPERATION MANUAL TX850 Petrol Pressure Washer Read this manual carefully before use and keep it for future reference. Failure to do so may result in injury, property damage and may void the warranty. Products covered by this manual may vary in appearance, assembly, inclusions, specifications, description or packaging.
-
Seite 2: Inhaltsverzeichnis
TX850 English Contents Language 02 - Contents 18 - Français 03 - Safety 35 - Deutsch 04 - Quick start guide 52 - Italiano Assembly 69 - Español Before starting Connections / Pump Starting Stopping 08 - Using detergent 09 - Drawing from a barrel... -
Seite 3: Safety
TX850 English Safety • Always remove any excess water from the system after use to avoid freeze damage. • Do not touch the nozzle or water spray while operating. • Never spray directly at the pressure washer or any electrical units / wires. -
Seite 4: Quick Start Guide
TX850 English Quick start guide The following steps describe the quickest method to get your pressure washer up and running. However, it is essential you fully read this manual to ensure you are familiar with the general safety features, precautions and functions necessary to operate the product. -
Seite 5: Assembly
TX850 English Assembly Locate the axle holes on Slide the wheel over the Attach the gun hook to the the underside of the frame. axle and secure with the frame. Slide the threaded Insert the axle so the nut. prongs through the holes sprung clip locks in place and secure with two nuts. -
Seite 6: Connections / Pump
TX850 English • The pump is fitted with a black shipping plug Ensure oil is half way up which prevents pre-filled oil from escaping during the level transit. • This must be replaced with the yellow breather plug before use. -
Seite 7: Starting
TX850 English Starting Before starting, connect the gun and hoses as described in ‘Connections’ Turn the fuel tap on by Set the choke to the left Turn the engine switch to sliding to the right (closed position) the on position... -
Seite 8: Stopping
TX850 English Stopping Turn the engine switch to Turn the fuel tap off by Turn the water supply off the off position sliding to the left Note: make sure you depress the trigger on the gun to fully drain any residual water left in the system. -
Seite 9: Drawing From A Barrel
TX850 English Drawing from a barrel First ensure the machine is switched off before connecting / disconnecting any hoses or attachments. Instead of attaching the hose from pump to tap, use the supplied hose and filter set placing the filter end in the water supply. -
Seite 10: Maintenance
TX850 English Maintenance Spark plug Remove spark plug cap unscrew the spark plug Check the gap using a using the supplied tool gauge. The gap should be between 0.7-0.8mm. Oil change Locate and remove either Place a pan under one side... -
Seite 11: Air Filter
TX850 English Air filter The air filter is installed on the intake system of the engine. It allows clean air to flow into the engine to provide the correct air/fuel mixture. 1. Undo the catch on top of the air filter cover 2. -
Seite 12: Service Schedule
TX850 English Service schedule Every 3 Every 6 After First Every Year or Component After First 5 Months or Months or Every Use Month or 20 300 Hours / Task Hours Use 50 Hours 100 Hours Hours Use Engine Oil... -
Seite 13: Storage
TX850 English Storage If the washer is not to be used or is to be stored for more than one month the following storage procedure should be carried out: 1. Drain all the fuel from the fuel tank and the carburettor. Ensure that all fuel has been removed. -
Seite 14: Troubleshooting
TX850 English Troubleshooting Fault Probable Cause Remedy Pump sucking in air Check connections are tight Fluctuating Pressure Remove blockage using jet cleaning Blocked jet tool Pump sucking in air from Check connections are tight connections or hose Clear or replace valves. Have machine... - Seite 15 TX850 English Fault Probable Cause Remedy Loose spark plug Tighten plug Insufficient Loose cylinder head bolt Tighten bolt compression Damaged gasket Replace gasket Fuel System Problems Insufficient pulling speed Pull rope sharply for recoil starter Foreign matter in fuel tank...
-
Seite 16: Specifications
TX850 English Specifications Max pressure (PSI / BAR) 4800 / 331 Fuel tank capacity (Litres) Flow rate (Litres per hour) Engine power (HP / CC) 15 / 450 Engine type 4-stroke OHV Starting system Recoil Oil type 10W-40 semi-synthetic Fuel type... -
Seite 17: Ce Declaration Of Conformity
Address of the person authorised to compile Unit 4, Mauretania Road, Nursling, the technical file (in EU): Southampton, SO16 0YS Product: Petrol Pressure Washer Wilks-USA TX850 Description: Petrol High Pressure Washer Type / Model No: Wilks-USA TX850 Procedure for assessment of conformity conducted by: TÜV SÜD Product Services GmbH (Note:... -
Seite 18: Français
TX850 Français Nettoyeur Haute Pression à essence TX850 FRANÇAIS Lisez attentivement ce manuel avant toute utilisation et conservez-le à titre de référence. Dans le cas contraire, vous risquez de vous blesser, d’endommager des biens matériels et d’annuler la garantie. Les produits présentés dans ce manuel peuvent présenter une apparence, un assemblage, des inclusions, des spécifications, une description ou un emballage différent. - Seite 19 TX850 Français Sommaire 19. Sommaire 20. Sécurité 21. Guide de démarrage rapide Assemblage Avant de commencer Raccordements Démarrage Arrêt 25. Utilisation de détergent 26. Puiser dans un tonneau 26. Buses Bougie d’allumage Vidange huile Filtre à air Calendrier de maintenance 30.
-
Seite 20: Sécurité
TX850 Français Sécurité • Toujours éliminer tout excès d’eau du système après utilisation pour éviter les dommages causés par le gel. • Ne touchez pas la buse ou l’eau pulvérisée pendant le fonctionnement. • Ne pulvérisez jamais directement sur le nettoyeur haute pression ni sur les unités / fils électriques. -
Seite 21: Guide De Démarrage Rapide
TX850 Français Guide de démarrage rapide Les étapes suivantes décrivent la méthode la plus rapide pour mettre votre nettoyeur haute pression en marche. Cependant, il est essentiel de lire attentivement ce manuel pour vous familiariser avec les caractéristiques de sécu- rité... -
Seite 22: Assemblage
TX850 Français Assemblage Localisez les trous d’essieu Attachez le crochet du pistolet au Faites glisser la roue sur l’es- sous le châssis. Insérez cadre. Faites glisser les broches sieu et fixez-la avec l’écrou. l’essieu de sorte que le clip à... - Seite 23 TX850 Français Avant de commencer le nettoyeur s’éteindra automatiquement si une quantité insuffisante d’huile Remarque: est détectée. Ajouter de l’essence Ajouter de l’huile 1. Ouvrez le bouchon de 1. Localisez les bouchons de remplissage de chaque côté du moteur remplissage 2.
-
Seite 24: Démarrage
TX850 Français Démarrage Avant de commencer, connectez le pistolet et les flexibles comme décrit dans la section “Raccordements”. Réglez le starter à gauche Ouvrez le robinet d’essence en Tournez le commutateur du (position fermée) glissant vers la droite moteur sur la position de marche Tirez fermement sur la poignée... -
Seite 25: Arrêt
TX850 Français Arrêt Tournez le commutateur en Fermez le robinet d’essence en Fermez l’alimentation en eau position arrêt. glissant vers la gauche Remarque: Appuyez bien sur la gâchette du pistolet pour vider complètement l’eau restante dans le système. Si vous ne le faites pas, cela risque d’entraîner des dommages dus à la corrosion ou à la dilatation de l’eau lorsqu’il gèle. -
Seite 26: Puiser Dans Un Tonneau
TX850 Français Puiser dans un tonneau Tout d’abord, assurez-vous que la machine soit hors tension avant de connecter / déconnecter des flexibles ou des accessoires. Au lieu de brancher le tuyau de la pompe au robinet, utilisez le tuyau et les filtres fournis en plaçant l’extrémité... -
Seite 27: Bougie D'allumage
TX850 Français Bougie d’allumage Retirez le capuchon de la Dévissez la bougie à l’aide de Vérifiez l’écart à l’aide d’une bougie l’outil fourni jauge. L’écart devrait être entre 0.7-0.8mm. Vidange d’huile Localisez et enlevez l’un ou Placez un récipient dessous Ajoutez de l’huile semi-syn-... -
Seite 28: Filtre À Air
TX850 Français Filtre à air Le filtre à air est installé sur le système d’admission du moteur. Il permet à l’air pur de pénétrer dans le moteur pour fournir le mélange air / carburant approprié. 1. Dévissez la vis papillon pour ouvrir le couvercle du filtre à air 2. -
Seite 29: Calendrier De Maintenance
TX850 Français Calendrier de maintenance Après les 5 Tous les 3 Tous les 6 Tous les Composant / À chaque 1er mois ou premières mois ou 50 mois ou 100 ans ou 300 Tâche utilisation après 20h heures heures heures... -
Seite 30: Stockage
TX850 Français Stockage Si le nettoyeur ne doit pas être utilisé ou doit être stocké pendant plus d’un mois, veuillez suivre la procédure suivante : 1. Vidangez tout le carburant du réservoir et du carburateur. Assurez-vous que tout le carburant ait bien été... -
Seite 31: Dépannage
TX850 Français Dépannage Problème Cause Probable Solution Vérifiez si les connexions sont Pompe aspire de l’air serrées Pression fluctuante Éliminez le blocage à l’aide d’un Tuyau bouché outil de nettoyage Pompe aspire de l'air des raccords Vérifiez si les connexions sont ou du tuyau serrées... - Seite 32 TX850 Français Problème Cause Probable Solution Compression insuffisante Serrez la bougie Compression Boulon de culasse desserré Serrez le boulon insuffisante Joint endommagé Remplacez le joint Problèmes liés au système d’alimentation Vitesse de traction Tirez la corde insuffisante pour le brusquement démarreur à...
-
Seite 33: Spécifications
TX850 Français Specifications Pression max PSI / BAR 4800 / 331 Capacité du réservoir (Litres) Débit (litres par minute) Puissance moteur (HP / CC) 15 / 450 Type de moteur OHV 4 temps Système de démarrage Manuel Type d’huile 10W-40 semi-synthétique... -
Seite 34: Déclaration De Conformité Ce
Description : Nettoyeur haute pression à essence Type / Modèle : Wilks-USA TX850 Procédure d’évaluation de la conformité conduit par : TÜV SÜD Product Services GmbH (Remarque: les machines ne sont PAS visées à l’annexe IV.) Nous déclarons par la présente que la machine détaillée est également conforme à toutes les dispositions... - Seite 35 TX850 Deutsch TX850 Benzin-Hochdruckreiniger DEUTSCH Bitte lesen Sie dieses Benutzerhandbuch vor Benutzung sorgfältig durch und bewahren Sie es auf. Nichtbeachtung kann zu Verletzungen, Sachschäden und zum Erlöschen der Garantie führen. Produkte, auf die sich dieses Handbuch bezieht, können in Aussehen, Zusammenbau, Einschlüssen, Spezifikationen, Beschreibung oder Verpackung abweichen.
- Seite 36 TX850 Deutsch Inhalt 36 Inhalt 37 Sicherheit 38 Schnellstartanleitung Montage Vor dem Start Anschlüsse / Pumpe Start Stoppen 42 Reinigungsmittel verwenden 43 Aus einem Fass versorgen 43 Düsen 44 Wartung/Pflege Zündkerze Ölwechsel Luftfilter Wartungsplan 47 Lagerung Auslagerung 48 Problembehandlung 50 Technische Daten 51 CE-Konformitätserklärung...
-
Seite 37: Sicherheit
TX850 Deutsch Sicherheit • Entfernen Sie nach dem Gebrauch immer überschüssiges Wasser aus dem System, um Frostschäden zu vermeiden. • Berühren Sie während des Betriebs nicht die Düse oder den Wassersprühstrahl. • Sprühen Sie niemals direkt auf den Hochdruckreiniger oder elektrische Geräte / Kabel. -
Seite 38: Schnellstartanleitung
TX850 Deutsch Schnellstartanleitung Die folgenden Schritte beschreiben die schnellste Methode, um Ihren Hochdruckreiniger in Betrieb zu nehmen. Lesen Sie dieses Handbuch unbedingt vollständig durch, um sicherzustellen, dass Sie mit den allgemeinen Sicher- heitsmerkmalen, Vorsichtsmaßnahmen und Funktionen vertraut sind, die für den Betrieb des Produkts erforderlich sind. -
Seite 39: Montage
TX850 Deutsch Montage Suchen Sie die Achslöcher an Schieben Sie das Rad über die Bringen Sie den Pistolenhaken am der Unterseite des Rahmens. Achse und sichern Sie es mit Rahmen an. Schieben Sie die Ge- Setzen Sie die Achse so der Mutter windestifte durch die Löcher und... - Seite 40 TX850 Deutsch • Die Pumpe ist mit einem schwarzen Stopfen ausgestattet, • Stellen Sie sicher, dass sich das der verhindert, dass vorgefülltes Öl während des Transports Öl auf halber Höhe befindet austritt. • Dieser muss vor Gebrauch durch den gelben Entlüftungss-...
- Seite 41 TX850 Deutsch Anfang Bevor Sie beginnen, schließen Sie die Pistole und die Schläuche wie unter “Anschlüsse” beschrieben an. Schalten Sie den Kraftstoff- Stellen Sie den Choke nach Stellen Sie den Schalter auf die hahn ein, indem Sie ihn nach links (geschlossene Position) Position “On/Ein”...
-
Seite 42: Stoppen
TX850 Deutsch Stoppen Stellen Sie den Schalter auf die Schalten Sie den Kraftstoff- Schalten Sie die Wasserver- Position “Off/Aus” hahn aus, indem Sie nach links sorgung aus schieben Hinweis: Stellen Sie sicher, dass Sie den Auslöser an der Pistole drücken, um das restliche Wasser im System vollständig abzulassen. -
Seite 43: Aus Einem Fass Versorgen
TX850 Deutsch Aus einem Fass versorgen Stellen Sie zunächst sicher, dass die Maschine ausgeschaltet ist, bevor Sie Schläuche oder Anbauteile anschließen oder abziehen. Anstatt den Schlauch von der Pumpe zum Wasserhahn zu befestigen, verwenden Sie den mitgeliefer- ten Schlauch und den Filtersatz und stecken Sie das Filterende in die Wasserversorgung. -
Seite 44: Wartung/Pflege
TX850 Deutsch Wartung/Pflege Zündkerze Entfernen Sie die Zündkerzen- mit dem mitgelieferten Überprüfen Sie den Spalt mit kappe und schrauben Sie die Werkzeug heraus einer Lehre. Der Spalt sollte Zündkerze zwischen 0,7 und 0,8 mm liegen. Ölwechsel Suchen und entfernen Sie ein- Stellen Sie eine Schüssel unter... -
Seite 45: Luftfilter
TX850 Deutsch Luftfilter Der Luftfilter ist am Ansaugsystem des Motors angebracht. Er lässt saubere Luft in den Motor strömen, um das richtige Luft / Kraftst- off-Gemisch bereitzustellen. 1. Heben Sie den Clip an, um die Luftfilterabdeckung zu öffnen 2. Überprüfen Sie den Luftfilter auf Schmutzablagerungen 3. -
Seite 46: Wartungsplan
TX850 Deutsch Wartungsplan Nach dem Nach den Alle 3 Monate Alle 6 Monate Jedes Jahr Bauteil ersten Jeden ersten 5 oder 50 oder 100 oder aller / Aufgabe Monat oder Gebrauch Stunden Stunden Stunden 300 Stunden 20 Stunden Gebrauch Gebrauch... -
Seite 47: Lagerung
TX850 Deutsch Lagerung Wenn der Reiniger nicht benutzt wird oder länger als einen Monat gelagert werden soll, sollte das folgen- de Lagerungsverfahren durchgeführt werden: 1. Lassen Sie den gesamten Kraftstoff aus dem Kraftstofftank und dem Vergaser ab. Stellen Sie sicher, dass der gesamte Kraftstoff entfernt wurde. -
Seite 48: Problembehandlung
TX850 Deutsch Problembehandlung Fehler Mögliche Ursache Behebung Überprüfen Sie, ob die Verbindungen Pumpe saugt Luft an fest sind Verstopfung mit Strahl blockiert Strahlreinigungswerkzeug beseitigen Pumpe saugt Luft von Anschlüssen Überprüfen Sie, ob die Verbindungen oder Schlauch an fest sind Ventile reinigen oder ersetzen. - Seite 49 TX850 Deutsch Fehler Mögliche Ursache Behebung Lose Zündkerze Zündkerze festziehen Zylinderkopfschraube locker Schraube festziehen Beschädigte Dichtung Dichtung austauschen Probleme mit dem Kraftstoffsystem Unzureichende Zuggeschwindigkeit für Seil fest ziehen Zugstarter Fremdkörper im Tank reinigen Kraftstofftank Kraftstoffleitung verstopft Kraftstoffleitung reinigen Kein Kraftstoff im Tank Kraftstoff einfüllen...
-
Seite 50: Technische Daten
TX850 Deutsch Technische Daten Maximaler Druck (PSI / BAR) 4800 / 331 Tankinhalt ca. in Liter Durchfluss (Liter pro Stunde) Motorleistung (PS / CC) 15 / 450 Motortyp 4-Takt-OHV Startersystem Rückstoß Ölsorte 10W-40 halbsynthetisch Kraftstoffart Bleifrei 95+ Abmessungen (L x B x H) (cm) -
Seite 51: Ce-Konformitätserklärung
Dossiers (in EU): Michael S McQuaide Anschrift der Person, die zur Erstellung von Unit 4, Mauretania Road, Nursling, der technischen Unterlagen (in der EU) befugt ist: Southampton, SO16 0YS Produkt: Benzin-Hochdruckreiniger Wilks-USA TX850 Beschreibung: Benzin-Hochdruckreiniger Typ / Modellnummer: Wilks-USA TX850 Konformitätsbewertungsverfahren durchgeführt von: TÜV SÜD Product Services GmbH (Hinweis:... - Seite 52 TX850 Italiano TX850 Idropulitrice a Benzina ITALIANO Leggere attentamente questo manuale prima dell’uso e conservarlo per riferimenti futuri. La mancata osservanza di tale precauzione potrebbe comportare infortuni, danni materiali e l’annullamento della garanzia. I prodotti interessati da questo manuale potrebbero differire per aspetto, assemblaggio, integrazioni, caratteristiche, descrizione o imballaggio.
- Seite 53 TX850 Italiano Indice 53 Indice 54 Sicurezza 55 Guida Rapida Assemblaggio Prima dell’Avvio Collegamenti Avvio Arresto 60 Uso del Detergente 60 Estrazione da un barile 60 Ugelli 61 Manutenzione Candela Cambio dell’olio Filtro dell’aria Programma di Manutenzione 64 Conservazione 64 Rimessa in funzione...
- Seite 54 TX850 Italiano Sicurezza • Rimuovere sempre l’acqua in eccesso dall’impianto dopo l’uso per evitare danni da congelamento. • Non toccare l’ugello o gli spruzzi d’acqua durante il funzionamento. • Non spruzzare mai direttamente sull’idropulitrice o su unità elettriche/cavi. • Non azionare mai l’idropulitrice se il tubo flessibile ad alta pressione è danneggiato.
-
Seite 55: Guida Rapida
TX850 Italiano Guida Rapida I passi successivi descrivono il metodo più rapido per mettere in funzione l’idropulitrice. Tuttavia, è essenziale legge- re attentamente questo manuale per accertarsi di conoscere le caratteristiche generali di sicurezza, le precauzioni e le funzioni necessarie per l’utilizzo del prodotto. La mancata osservanza di questa precauzione può causare infortuni e danni all’idropulitrice o agli oggetti personali. -
Seite 56: Prima Dell'avvio
TX850 Italiano Assemblaggio Individuare i due supporti dei due Far scorrere le ruote sugli Collegare il gancio della pistola assali sul lato inferiore dell’idrop- assali e fissarle con il dado al telaio. Far scorrere i filetti ulitrice. Inserire gli assali in modo... - Seite 57 TX850 Italiano • La pompa è dotata di un tappo di protezione nero che impedisce la fuorius- Assicurarsi che l’olio sia a metà cita di olio durante il trasporto. del livello • Questo deve essere sostituito con il tappo di sfiato giallo prima dell’uso.
- Seite 58 TX850 Italiano Avvio Prima di iniziare, collegare la pistola e i tubi flessibili come descritto nel paragrafo “Collegamenti” Aprire il rubinetto del carbu- Portare lo starter a sinistra Portare l’interruttore del mo- rante facendolo scorrere verso (posizione chiusa) tore in posizione “on”...
- Seite 59 TX850 Italiano Arresto Portare l’interruttore del mo- Spegnere il rubinetto del Spegnere l’alimentazione tore in posizione “off” carburante facendolo scorrere idrica verso sinistra Nota: assicurarsi di premere il grilletto sulla pistola per scaricare completamente l’acqua residua rimasta nel siste- ma. La mancata osservanza di questa precauzione può causare danni provocati dalla corrosione o dall’espansione dell’acqua durante il congelamento.
- Seite 60 TX850 Italiano Estrazione da un barile Prima di collegare / scollegare tubi flessibili o accessori, assicurarsi che la macchina sia spenta. Invece di colle- gare il tubo flessibile dalla pompa al rubinetto, utilizzare il tubo flessibile in dotazione e il set di filtri posizionando l’estremità...
-
Seite 61: Cambio Dell'olio
TX850 Italiano Manutenzione Candela Rimuovere il cappuccio della Svitare la candela con l’attrez- Controllare l’intercapedine con candela zo in dotazione un calibro. La distanza deve essere compresa tra 0,7-0,8 Cambio dell’olio Individuare e svitare uno dei Collocare una bacinella al di Rabboccare con tappi dell’olio posti sul lato del... -
Seite 62: Filtro Dell'aria
TX850 Italiano Filtro dell’aria Il filtro dell’aria è installato sul sistema di aspirazione del motore. Esso permette all’aria pulita di raggiungere il motore per fornire la corretta combinazione aria/carburante 1. Aprire il pannello laterale del generatore 2. Controllare che il filtro dell’aria sia privo di sporcizia. -
Seite 63: Programma Di Manutenzione
TX850 Italiano Programma di manutenzione Primo Ogni tre Dopo le Ogni 6 mesi Ogni anno Componente/ Dopo ogni mese o 20 mesi o 50 prime 5 ore o 100 ore di o 300 ore Funzione ore di ore di di utilizzo... -
Seite 64: Rimessa In Funzione
TX850 Italiano Conservazione Se l’idropulitrice non verrà utilizzata o dovrà essere conservata per più di un mese, è necessario effettuare la seguente procedura di conservazione: 1. Svuotare il serbatoio del carburante e il carburatore. Assicurarsi che tutto il carburante sia stato rimosso. -
Seite 65: Risoluzione Dei Problemi
TX850 Italiano Risoluzione dei problemi Problema Probabile Causa Soluzione Controllare il serraggio dei La pompa sta aspirando aria collegamenti Fluttuazioni di Pressione Rimuovere le ostruzioni con lo Getto ostruito strumento di pulizia del getto La pompa sta aspirando aria dai... - Seite 66 TX850 Italiano Problema Probabile Causa Soluzione Candela di accensione allentata Stringere la candela Compressione Bullone a testa cilindrica allentato Riavvitare il bullone insufficiente Guarnizione danneggiata Sostituire la guarnizione Problemi del Sistema di Rifornimento Velocità di trazione insufficiente per Tirare la corda con forza l’avviamento a strappo...
- Seite 67 TX850 Italiano Specifiche Pressione massima (PSI / BAR) 4800 / 331 Pressione di esercizio (PSI / BAR) Portata (litri al minuto Potenza motore (CV / CC) 15/450 Tipo di motore 4-stroke OHV Sistema di avviamento Strappo Tipo di olio Semisintetico 10W-40...
-
Seite 68: Dichiarazione Di Conformità Ce
(UE): Michael S McQuaide Indirizzo del responsabile autorizzato a compilare il fascicolo tecnico (UE): Southampton, SO16 0YS Prodotto: Idropulitrice a Benzina Wilks-USA TX850 Descrizione: Idropulitrice a Benzina a Pressione N° Tipo/ Modello: Wilks-USA TX850 Procedura di valutazione della conformità effettuata da: TÜV SÜD Product Services GmbH (Nota: la macchina non è... - Seite 69 TX850 Español TX850 Hidrolimpiadora a gasolina ESPAÑOL Leer este manual detenidamente antes de usarlo y guardarlo para futuras referencias. De lo contrario, pueden producirse lesiones, daños materiales y anular la garantía. Los productos cubiertos por este manual pueden variar en apariencia, ensamblaje, inclusiones, especificaciones, descripción o empaque.
- Seite 70 TX850 Español Contenidos 70 Contenidos 71 Seguridad 72 Guía de inicio rápido Ensamblaje Antes de empezar Conexiones / Bomba Encendido Apagado 76 El uso de detergente 77 Usar agua de barril 77 Boquillas 78 Mantenimiento Bujía Cambio de aceite Filtro de aire Plan de mantenimiento programado 81 Cómo almacenar la limpiadora...
-
Seite 71: Seguridad
TX850 Español Seguridad • Eliminar siempre el exceso de agua del sistema después de su uso para evitar daños por congelación. • No se debe tocar la boquilla o el chorro de agua mientras esté funcionando. • No se debe rociar directamente sobre la hidrolimpiadora, unidades o cables eléctricos. -
Seite 72: Guía De Inicio Rápido
TX850 Español Guía de inicio rápido Los siguientes pasos describen el método más rápido para poner en funcionamiento su hidrolimpiadora. Sin embar- go, es esencial que lea completamente este manual para asegurarse de estar familiarizado con las características generales de seguridad, precauciones y funciones necesarias para operar el producto. De lo contrario, podría sufrir lesiones y daños a su limpiadora o artículos personales. -
Seite 73: Ensamblaje
TX850 Español Ensamblaje Localizar los agujeros del eje en la Deslizar la rueda sobre el eje y Fijar el gancho de la pistola parte inferior del marco. Insertar asegurarla con la tuerca. a la estructura. Deslizar los el eje de manera que el clip de dientes roscados a través de... -
Seite 74: Conexiones / Bomba
TX850 Español • La bomba está equipada con un tapón de envío negro que • Asegurarse de que el aceite esté evita que el aceite precargado escape durante el tránsito. a la mitad del nivel • Esto debe reemplazarse con el tapón de ventilación amaril- lo antes de su uso. -
Seite 75: Encendido
TX850 Español Encendido Antes de comenzar, conectar la pistola y las mangueras como se describe en ‘Conexiones’ Abrir la espita de combustible Colocar el estrangulador a la Poner el interruptor del motor deslizando hacia la derecha izquierda (posición cerrada) en la posición ‘ON’... -
Seite 76: Apagado
TX850 Español Apagado Poner el interruptor del motor Cerrar la espita de combustible Cerrar el suministro de agua en la posición “OFF” deslizándola hacia la izquierda Nota: asegurarse de presionar el gatillo de la pistola para drenar completamente el agua residual que quede en el sistema. -
Seite 77: Usar Agua De Barril
TX850 Español Usar agua de barril Antes de conectar / desconectar cualquier manguera o accesorio se debe asegurar de que la máquina esté apa- gada. En lugar de conectar la manguera de la bomba al grifo, usar la manguera suministrada y el juego de filtros colocando el extremo del filtro en el suministro de agua. -
Seite 78: Mantenimiento
TX850 Español Mantenimiento Bujía Retirar la tapa de la bujía desenroscar la bujía utilizando Verificar el espacio con un la herramienta suministrada medidor. El espacio tiene que ser entre 0,7-0,8mm. Cambio de aceite Ubicar y retirar cualquiera de Colocar un recipiente debajo Agregar aceite semi sintético... -
Seite 79: Filtro De Aire
TX850 Español Filtro de aire El filtro de aire está instalado en el sistema de entrada del motor. Permitir que el aire limpio fluya hacia el motor para proporcionar la mezcla correcta de aire/combustible. 1. Levantar el clip para abrir la tapa del filtro de aire 2. -
Seite 80: Plan De Mantenimiento Programado
TX850 Español Plan de mantenimiento programado Después de Después del Cada 3 meses Cada 6 meses Anualmente Componente las primeras primer mes o Cada uso o 50 horas de o 100 horas o cada 300 /Tarea 5 horas de 20 horas de... -
Seite 81: Cómo Almacenar La Limpiadora
TX850 Español Cómo almacenar la limpiadora Si la limpiadora no se va a utilizar o se va a almacenar durante más de un mes, se debe llevar a cabo el siguiente procedimiento de almacenamiento: 1. Drenar todo el combustible del tanque de combustible y el carburador. Asegurarse de haber eliminado todo el combustible. -
Seite 82: Solución De Problemas
TX850 Español Solución de problemas Falla Causa probable Solución Verificar que las conexiones estén La bomba succiona aire apretadas Presión fluctuante Eliminar el bloqueo usando la Chorro bloqueado herramienta de limpieza La bomba succiona el aire de las Verificar que las conexiones estén... - Seite 83 TX850 Español Falla Causa probable Solución Cable de la bujía flojo Apretar Compresión Perno de la tapa del cilindro flojo Ajustar el perno insuficiente Junta dañada Reemplazar junta Problemas del sistema de combustible Velocidad de tracción Tirar de la cuerda con...
-
Seite 84: Especificaciones
TX850 Español Especificaciones Presión máxima (PSI / BAR) 4800/331 Capacidad del depósito de combustible (litros) Flujo (litros por hora) Potencia del motor (HP/CC) 15/450 Tipo de motor OHV 4 tiempos Arranque Manual Tipo de aceite 10W-40 semisintético Tipo de Combustible... -
Seite 85: Declaración De Conformidad Ce
Michael S McQuaide Dirección de la persona autorizada para Unidad 4, Mauretania Rd, Nursling compilar el archivo técnico (en la UE): Southampton SO16 0YS Producto Hidrolimpiadora de gasolina Wilks-USA TX850 Descripción Hidrolimpiadora de gasolina Tipo / Modelo No.: Wilks-USA TX850 Procedimiento de evaluación de conformidad TÜV SÜD Product Services GmbH...
