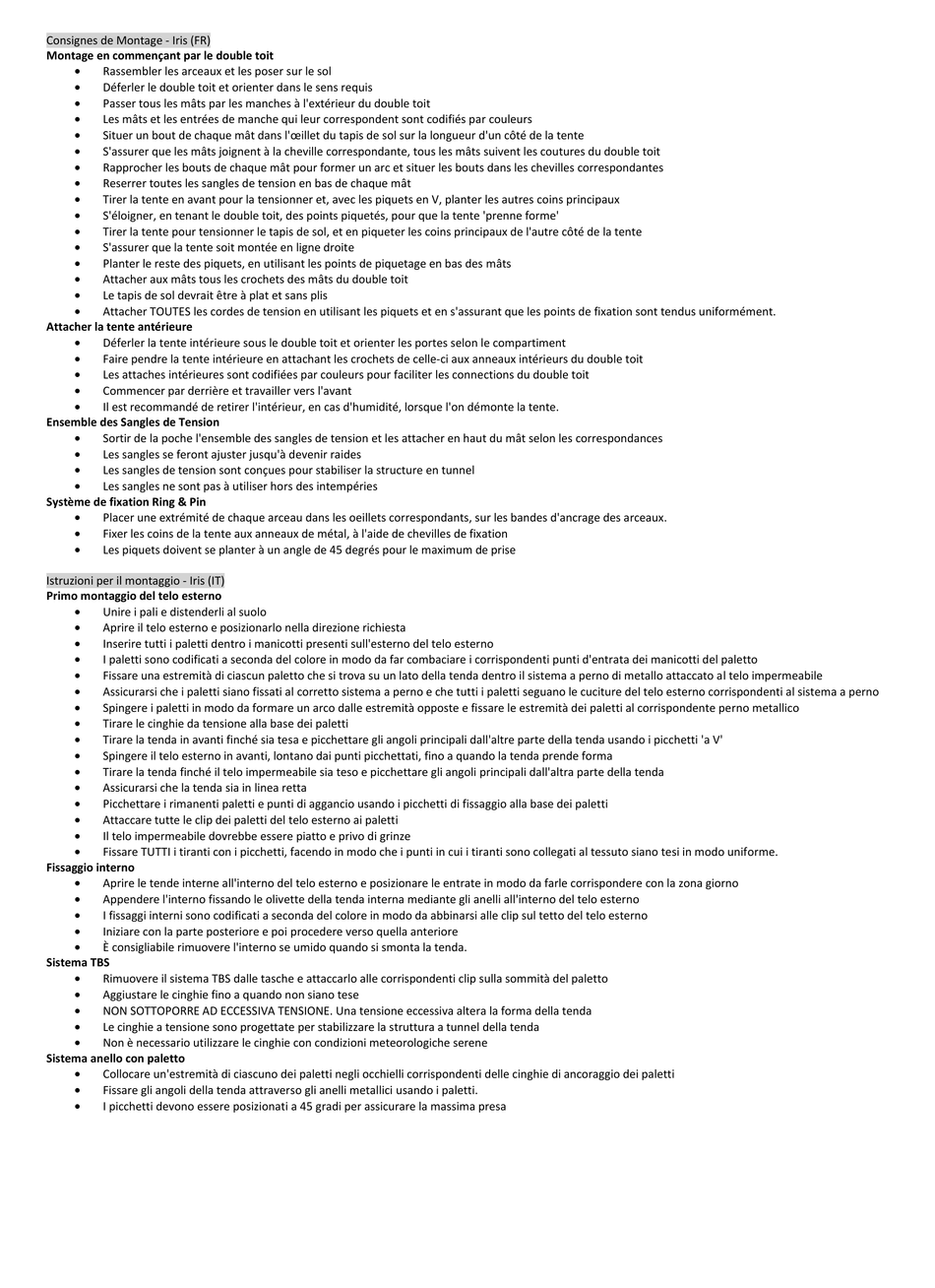

Consignes de Montage - Iris (FR)
Montage en commençant par le double toit
Rassembler les arceaux et les poser sur le sol
Déferler le double toit et orienter dans le sens requis
Passer tous les mâts par les manches à l'extérieur du double toit
Les mâts et les entrées de manche qui leur correspondent sont codifiés par couleurs
Situer un bout de chaque mât dans l'œillet du tapis de sol sur la longueur d'un côté de la tente
S'assurer que les mâts joignent à la cheville correspondante, tous les mâts suivent les coutures du double toit
Rapprocher les bouts de chaque mât pour former un arc et situer les bouts dans les chevilles correspondantes
Reserrer toutes les sangles de tension en bas de chaque mât
Tirer la tente en avant pour la tensionner et, avec les piquets en V, planter les autres coins principaux
S'éloigner, en tenant le double toit, des points piquetés, pour que la tente 'prenne forme'
Tirer la tente pour tensionner le tapis de sol, et en piqueter les coins principaux de l'autre côté de la tente
S'assurer que la tente soit montée en ligne droite
Planter le reste des piquets, en utilisant les points de piquetage en bas des mâts
Attacher aux mâts tous les crochets des mâts du double toit
Le tapis de sol devrait être à plat et sans plis
Attacher TOUTES les cordes de tension en utilisant les piquets et en s'assurant que les points de fixation sont tendus uniformément.
Attacher la tente antérieure
Déferler la tente intérieure sous le double toit et orienter les portes selon le compartiment
Faire pendre la tente intérieure en attachant les crochets de celle-ci aux anneaux intérieurs du double toit
Les attaches intérieures sont codifiées par couleurs pour faciliter les connections du double toit
Commencer par derrière et travailler vers l'avant
Il est recommandé de retirer l'intérieur, en cas d'humidité, lorsque l'on démonte la tente.
Ensemble des Sangles de Tension
Sortir de la poche l'ensemble des sangles de tension et les attacher en haut du mât selon les correspondances
Les sangles se feront ajuster jusqu'à devenir raides
Les sangles de tension sont conçues pour stabiliser la structure en tunnel
Les sangles ne sont pas à utiliser hors des intempéries
Système de fixation Ring & Pin
Placer une extrémité de chaque arceau dans les oeillets correspondants, sur les bandes d'ancrage des arceaux.
Fixer les coins de la tente aux anneaux de métal, à l'aide de chevilles de fixation
Les piquets doivent se planter à un angle de 45 degrés pour le maximum de prise
Istruzioni per il montaggio - Iris (IT)
Primo montaggio del telo esterno
Unire i pali e distenderli al suolo
Aprire il telo esterno e posizionarlo nella direzione richiesta
Inserire tutti i paletti dentro i manicotti presenti sull'esterno del telo esterno
I paletti sono codificati a seconda del colore in modo da far combaciare i corrispondenti punti d'entrata dei manicotti del paletto
Fissare una estremità di ciascun paletto che si trova su un lato della tenda dentro il sistema a perno di metallo attaccato al telo impermeabile
Assicurarsi che i paletti siano fissati al corretto sistema a perno e che tutti i paletti seguano le cuciture del telo esterno corrispondenti al sistema a perno
Spingere i paletti in modo da formare un arco dalle estremità opposte e fissare le estremità dei paletti al corrispondente perno metallico
Tirare le cinghie da tensione alla base dei paletti
Tirare la tenda in avanti finché sia tesa e picchettare gli angoli principali dall'altre parte della tenda usando i picchetti 'a V'
Spingere il telo esterno in avanti, lontano dai punti picchettati, fino a quando la tenda prende forma
Tirare la tenda finché il telo impermeabile sia teso e picchettare gli angoli principali dall'altra parte della tenda
Assicurarsi che la tenda sia in linea retta
Picchettare i rimanenti paletti e punti di aggancio usando i picchetti di fissaggio alla base dei paletti
Attaccare tutte le clip dei paletti del telo esterno ai paletti
Il telo impermeabile dovrebbe essere piatto e privo di grinze
Fissare TUTTI i tiranti con i picchetti, facendo in modo che i punti in cui i tiranti sono collegati al tessuto siano tesi in modo uniforme.
Fissaggio interno
Aprire le tende interne all'interno del telo esterno e posizionare le entrate in modo da farle corrispondere con la zona giorno
Appendere l'interno fissando le olivette della tenda interna mediante gli anelli all'interno del telo esterno
I fissaggi interni sono codificati a seconda del colore in modo da abbinarsi alle clip sul tetto del telo esterno
Iniziare con la parte posteriore e poi procedere verso quella anteriore
È consigliabile rimuovere l'interno se umido quando si smonta la tenda.
Sistema TBS
Rimuovere il sistema TBS dalle tasche e attaccarlo alle corrispondenti clip sulla sommità del paletto
Aggiustare le cinghie fino a quando non siano tese
NON SOTTOPORRE AD ECCESSIVA TENSIONE. Una tensione eccessiva altera la forma della tenda
Le cinghie a tensione sono progettate per stabilizzare la struttura a tunnel della tenda
Non è necessario utilizzare le cinghie con condizioni meteorologiche serene
Sistema anello con paletto
Collocare un'estremità di ciascuno dei paletti negli occhielli corrispondenti delle cinghie di ancoraggio dei paletti
Fissare gli angoli della tenda attraverso gli anelli metallici usando i paletti.
I picchetti devono essere posizionati a 45 gradi per assicurare la massima presa
