Asus Eee PC 1005HA Fan Ersatz
Asus Eee PC 1005HA Fan Ersatz
Diese Anleitung zeigt Ihnen Schritt für Schritt Anweisungen, wie ein beschädigtes Asus Eee PC
1005HA Fan viel Glück zu reparieren.
Geschrieben von: Maged Hanna
© iFixit — CC BY-NC-SA
/Www.ifixit.com
Seite 1 von 14
Werbung
Verwandte Anleitungen für iFixit 1005ha
Inhaltszusammenfassung für iFixit 1005ha
- Seite 1 Asus Eee PC 1005HA Fan Ersatz Asus Eee PC 1005HA Fan Ersatz Diese Anleitung zeigt Ihnen Schritt für Schritt Anweisungen, wie ein beschädigtes Asus Eee PC 1005HA Fan viel Glück zu reparieren. Geschrieben von: Maged Hanna © iFixit — CC BY-NC-SA /Www.ifixit.com...
- Seite 2 Asus Eee PC 1005HA Fan Ersatz WERKZEUGE: Phillips # 1 Schraubendreher iFixit Öffnungs-Werkzeuge 2,5 mm Flachkopfschraubenzieher © iFixit — CC BY-NC-SA /Www.ifixit.com Seite 2 von 14...
-
Seite 3: Schritt 1 - Wifi-Antenne
Asus Eee PC 1005HA Fan Ersatz Schritt 1 — WiFi-Antenne Entfernen Sie die Schraube (6,65 mm) neben RAM Schritt 2 Flip zurück über, offen Entfernen Sie die 6 Schrauben (5,5 mm) auf Innenverkleidung. Trennen Sie das Touchpad Bandkabel, sichtbar durch ein Fenster am unteren Rand des Metallteils ... - Seite 4 Asus Eee PC 1005HA Fan Ersatz Schritt 3 Entfernen Sie die Schraube (6,65 mm) neben RAM © iFixit — CC BY-NC-SA /Www.ifixit.com Seite 4 von 14...

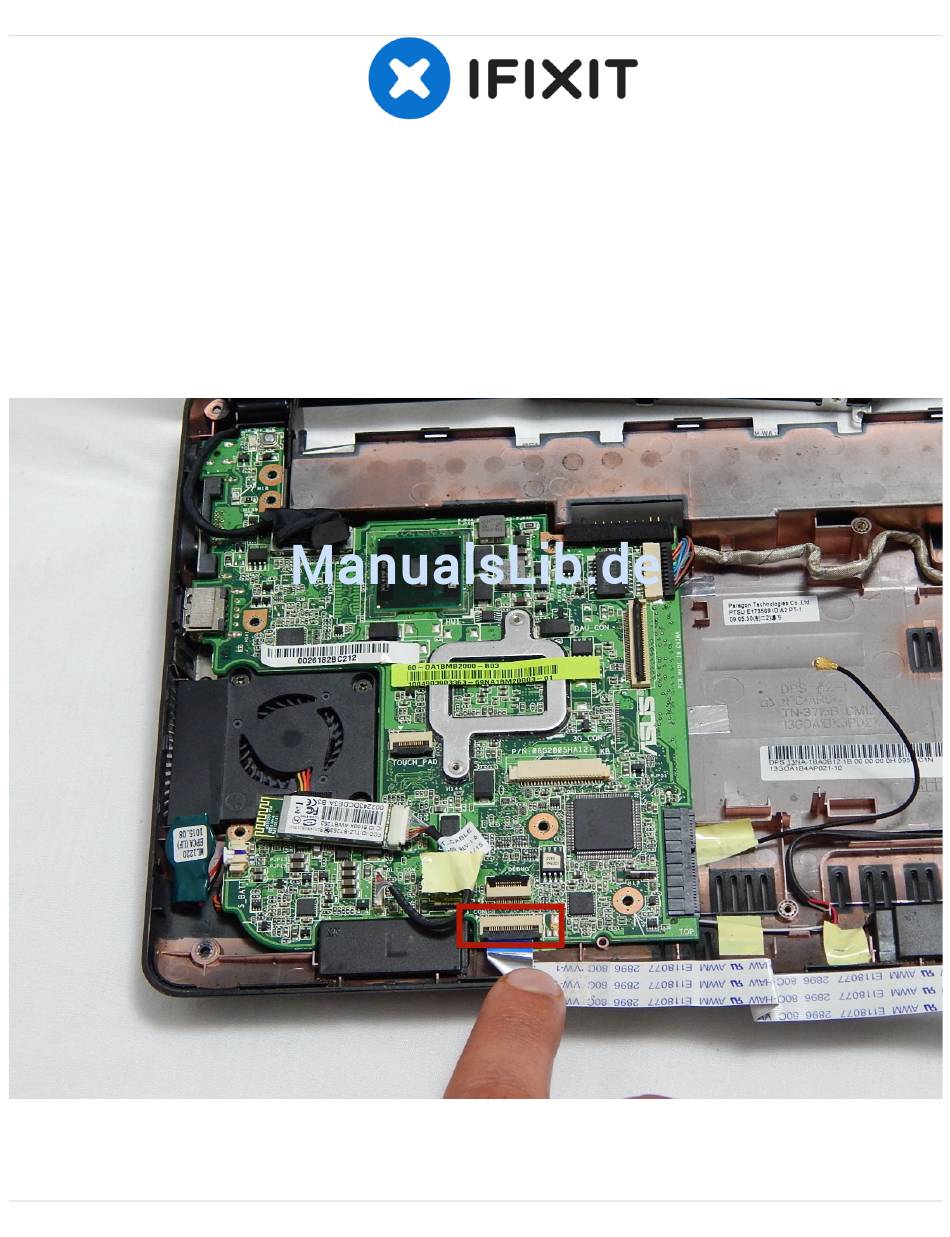

- Seite 5 Asus Eee PC 1005HA Fan Ersatz Schritt 4 Flip Rücken, offen. Entfernen Sie die 6 Schrauben (5,5 mm) auf Innenverkleidung. Trennen Sie das Touchpad Bandkabel, sichtbar durch ein Fenster am unteren Rand des Metallteils des oberen Gehäuses (ca. 1/4 vom linken Rand, in diesen Fotos der Stecker zeigt blau) - siehe Schritt 6 für weitere Einzelheiten.
- Seite 6 Asus Eee PC 1005HA Fan Ersatz Schritt 5 Trennen Sie Kunststoff-Clips (5). Sie benötigen einen Kunststoff Öffnungswerkzeug entlang der Unterseite der oberen Hälfte zu laufen und Sie werden die "Klicks" der Clips kommen rückgängig gemacht hören. Hinweis: Top-Kunststoff zerbrechlich ist. Auch Hinweis: Es gibt zwei Miniatur- LEDs "ausgesetzt"...
- Seite 7 Asus Eee PC 1005HA Fan Ersatz Schritt 6 Nehmen Sie Trackpad Band mit schwarzen Kissen Aufrichten (Dies kann auch während der Stufe 4, die durch ein Fenster in dem Metallgehäuse erfolgen; auf diese Weise verringern Sie die Möglichkeit einer Beschädigung des Trackpad...
- Seite 8 Asus Eee PC 1005HA Fan Ersatz Schritt 8 Entfernen Sie Fest durch sorgfältig durch die schwarze Kunststoffband nach links ziehen, um das Laufwerk Ummantelungs angebracht, dann auf der linken Seite erleichtern oben heraus. Seien Sie vorsichtig beim Wiedereinsetzen, dass die WiFi-Antennenkabel (sichtbar als schwarze ...
- Seite 9 Asus Eee PC 1005HA Fan Ersatz Schritt 9 Nehmen Sie das Band, das die SD-Kartenmodul und das Motherboard durch Anheben der schwarzen Clips mit dem Kunststoff Öffnungswerkzeug verbindet. Schritt 10 Entfernen Sie die WLAN-Antennen- Anschluss wieder, die Kunststoff Öffnungswerkzeug.
- Seite 10 Asus Eee PC 1005HA Fan Ersatz Schritt 11 Lösen Sie die Schraube, die die Wi-Fi-Komponente anstelle mit dem Kreuzschlitzschraubendreher zu halten. Schritt 12 Entfernen Sie Wi-Fi-Antenne durch sorgfältig die Wi-Fi-Komponente nach rechts ziehen, und dann leicht nach oben und schließlich aus.
- Seite 11 Asus Eee PC 1005HA Fan Ersatz Schritt 13 — Ventilator Lösen Sie das Flachbandkabel, die das SD-Kartenmodul und das Motherboard verbindet durch die schwarzen Clips Anheben der Kunststoff Öffnungswerkzeug Schritt 14 Nehmen Sie das Bluetooth-Draht unterhalb des Lüfters indem Sie es vorsichtig nach oben ziehen.
- Seite 12 Asus Eee PC 1005HA Fan Ersatz Schritt 15 Nehmen Sie die schwarzen Struktur mit den Eingangsleitungen in der oberen rechten Mitte des Motherboards. Schritt 16 Die 3 (5,5 mm) Schrauben Sie das Motherboard mit dem Motherboard-Kunststoff-Rahmen halten und auch die vier Schrauben, entfernen Sie den Lüfter umgibt.
- Seite 13 Asus Eee PC 1005HA Fan Ersatz Schritt 17 Heben Sie vorsichtig das Motherboard und halten es so, dass die Unterseite der Platine ausgesetzt ist. Schritt 18 Trennen Sie das Kabel das Motherboard am Lüfter zu befestigen. © iFixit — CC BY-NC-SA /Www.ifixit.com...
- Seite 14 Asus Eee PC 1005HA Fan Ersatz Schritt 19 Entfernen Sie die zwei Schrauben, die den Lüfter und die Messingrahmen auf dem Motherboard zu halten. To reassemble your device, follow these instructions in reverse order. Dieses Dokument wurde zuletzt angelegt am 2017-06-17 03:02:41 PM.
