8 Englisch/Deutsch

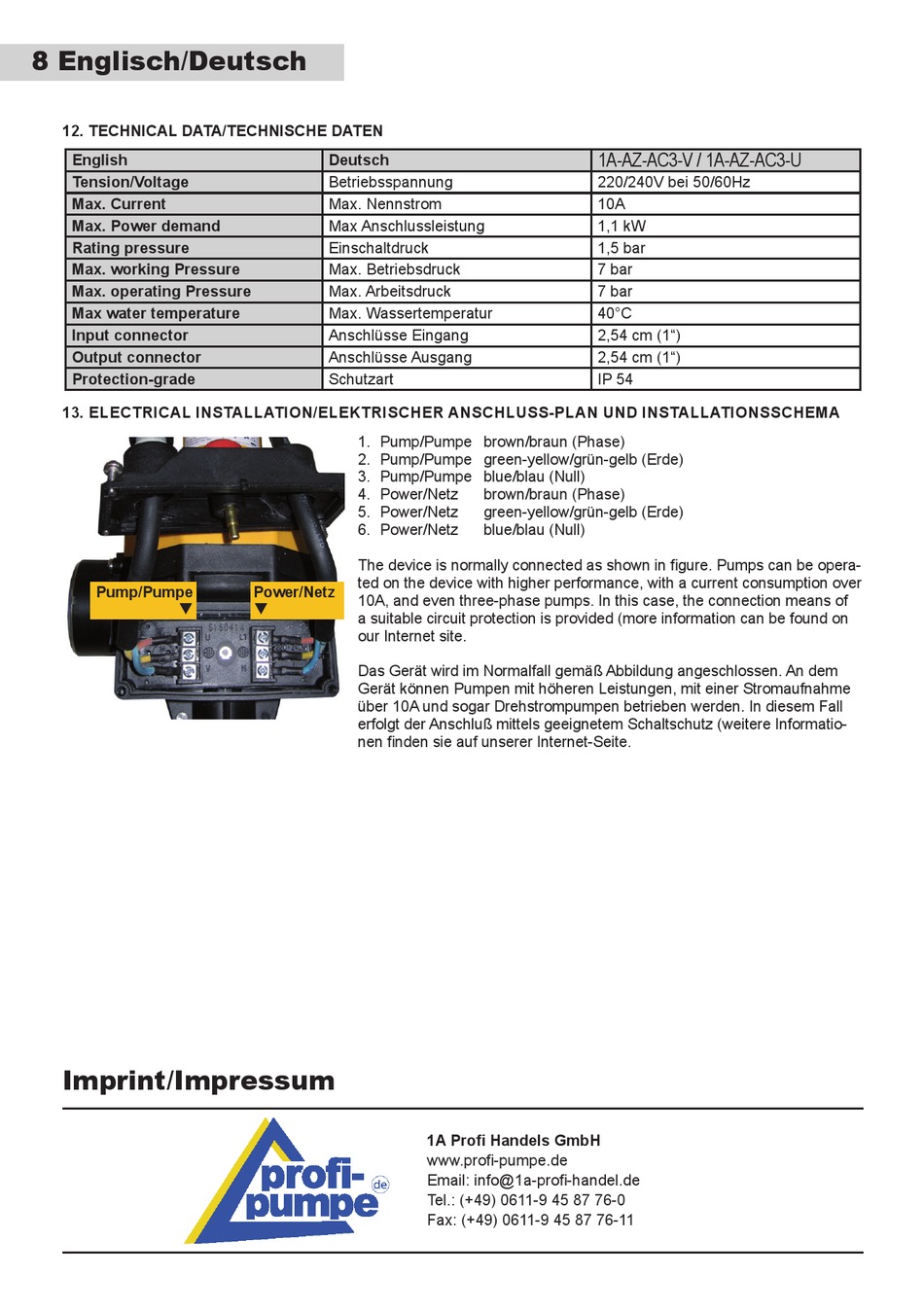

12. TECHNICAL DATA/TECHNISCHE DATEN
English
Tension/Voltage
Max. Current
Max. Power demand
Rating pressure
Max. working Pressure
Max. operating Pressure
Max water temperature
Input connector
Output connector
Protection-grade
13. ELECTRICAL INSTALLATION/ELEKTRISCHER ANSCHLUSS-PLAN UND INSTALLATIONSSCHEMA
Pump/Pumpe
q
Imprint/Impressum
Deutsch
Betriebsspannung
Max. Nennstrom
Max Anschlussleistung
Einschaltdruck
Max. Betriebsdruck
Max. Arbeitsdruck
Max. Wassertemperatur
Anschlüsse Eingang
Anschlüsse Ausgang
Schutzart
1. Pump/Pumpe brown/braun (Phase)
2. Pump/Pumpe green-yellow/grün-gelb (Erde)
3. Pump/Pumpe blue/blau (Null)
4. Power/Netz
5. Power/Netz
6. Power/Netz
The device is normally connected as shown in figure. Pumps can be opera-
ted on the device with higher performance, with a current consumption over
Power/Netz
10A, and even three-phase pumps. In this case, the connection means of
q
a suitable circuit protection is provided (more information can be found on
our Internet site.
Das Gerät wird im Normalfall gemäß Abbildung angeschlossen. An dem
Gerät können Pumpen mit höheren Leistungen, mit einer Stromaufnahme
über 10A und sogar Drehstrompumpen betrieben werden. In diesem Fall
erfolgt der Anschluß mittels geeignetem Schaltschutz (weitere Informatio-
nen finden sie auf unserer Internet-Seite.
1A Profi Handels GmbH
www.profi-pumpe.de
Email: info@1a-profi-handel.de
Tel.: (+49) 0611-9 45 87 76-0
Fax: (+49) 0611-9 45 87 76-11
1A-AZ-AC3-V / 1A-AZ-AC3-U
220/240V bei 50/60Hz
10A
1,1 kW
1,5 bar
7 bar
7 bar
40°C
2,54 cm (1")
2,54 cm (1")
IP 54
brown/braun (Phase)
green-yellow/grün-gelb (Erde)
blue/blau (Null)
